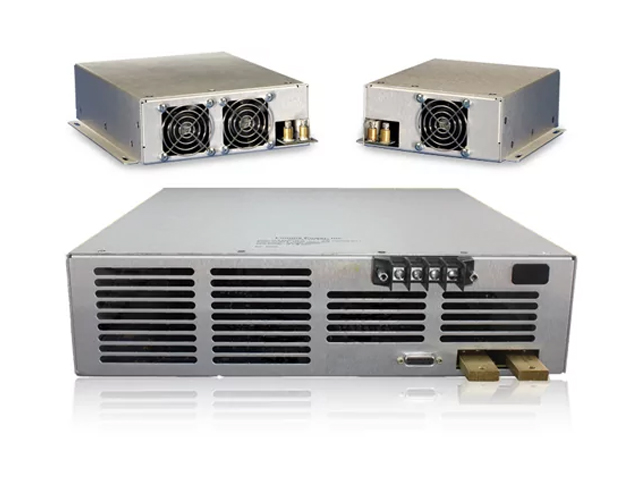

CW用LD電源
LDDシリーズ
- 立上り・立下り時間：1ｍs（フル電源の10%～95%にて）以下
- 電流安定度：0.5%以下＠最大電流
- 電流リップル：0.5%以下＠最大電圧
- 電流オーバーシュート値：1%以下＠最大電流
- 力率：99%以上
- 小型・軽量
仕様
| モデル名 | 最大出力 Poutmax |
最大出力電流 Ioutmax |
入力電圧 [VAC] |
サイズ(LxWxH) [mm] |
|---|---|---|---|---|
| LDD-50-XX-YY | 50W | Up to 15A | 90～264 | 171×92×82.6 |
| LDD-100-XX-YY | 1000W | 5A to 50A | 90～264 | 190×147×66 |
| LDD-150-XX-YY | 150W | 10A to 80A | 90～264 | 190×147×66 |
| LDD-250-XX-YY | 250W | 10A to 80A | 90～264 | 190×147×66 |
| LDD-600-XX-YY | 600W | 10A to 100A | 90～264 | 251×185×66 |
| LDD-1000-XX-YY | 1000W | 10A to 100A | 90～264 | 251×185×66 |
| LDD-1500-XX-YY | 1500W | 10A to 100A | 180～264 | 251×185×66 |
| LDD-3000-XX-YY | 3000W | Up to 150A | 180～264 | 432×422×86 |
| LDD-6000-XX-YY | 6000W | Up to 300 | 180～264 (3-Phase) |
432×422×88 (TBD) |
| 予備出力端子 | +5V@0.5A**、 +15V@0.5A**、 -15V@0.5A** **(LDD-50では予備出力は装備されていません。また LDD-100/150には＋5V端子が装備されていません。） |
|---|
| XX：最大出力電流 YY：最大要求電圧 （XX）×（YY）はPoutmaxを越えてはいけない。 LDD-1500とLDD-3000ではAC入力電圧は 180-264Vの電圧が必要です。 |
| RSS-232はオプションでご利用いただけます。 他の出力仕様の電源に付きましてはお問合せください。 |
技術資料
データシート
- LDDシリーズ 高出力連続(CW)レーザーダイオード駆動電源：英語版
- LDDシリーズ 高出力連続(CW)レーザーダイオード駆動電源：日本語版
- LDDシリーズ高出力連続（CW）レーザーダイオード駆動電源 選定ガイド：日本語版
