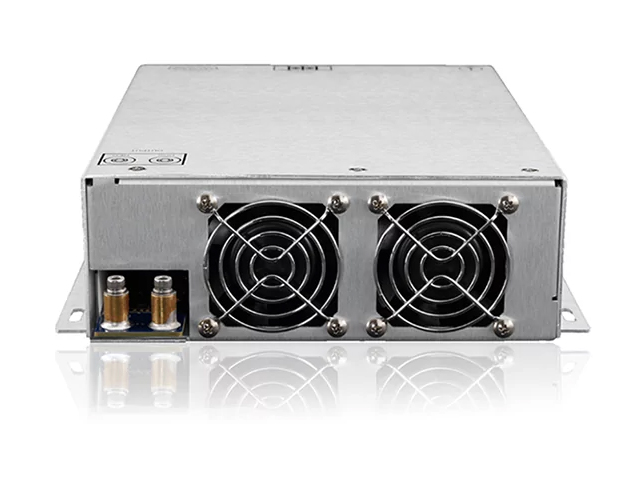

CW/Pulse LDドライバー
LDNシリーズ
LDNシリーズは第２世代のCW/Pulse LDドライバです。10年以上の開発経験に基づき設計されたLDNシリーズはもちろん、LDDシリーズ、LDYシリーズの機能も組み込まれています。
アップグレードの内容としては、より良いパルス性能の実現のためにエネルギー貯蔵を増加しました。さらに磁気設計を見直し、低温動作、電源投入時の低い突入電流（始動電流）、高い安全性（ISO-DIN 13849-1-2008にて最高基準LEVEL Eに相当）を実現しました。
特長
- 600 to 2000 Watts Output
- Output Currents to 100amps
- Compliance Voltages to 150V
- Performance Level E Safety
- Power Factor Correction
- Universal Input Voltage
- Auxiliary +15/-15, +5V
- Low Conducted Emissions
- RoHS Compliant
仕様
INPUT
| Voltage | See table above |
|---|---|
| Power Factor | >.98 |
| Inrush current | Equal to Vin/20 ohms |
INTERFACE
| Connector | 15 Pin “D” Sub Female |
|---|---|
| Current Program | 0-10V for 0-Max Current |
| Current Monitor | 0-10V for 0-Max Current |
| Voltage Monitor | 0-10V for 0-Max Voltage |
| (Optional RS232 interface available) |
PERFORMANCE
| Rise/Fall Time | >10msec using Pin 1 Enable |
|---|---|
| Current Regulation | <0.5% of Maximum output current |
| Current Ripple | <0.5% of maximum output current |
| Current Overshoot | <1% of maximum output current |
| Power Limit | 16 Levels of Current Limit via dip switches |
ENVIRONMENT
| Operating Temp | 0 to 40°C |
|---|---|
| Storage | -20 to 85°C |
| Humidity | 0 to 90% non-condensing |
| Cooling | Forced air |
REGULATORY
| UL60601-1 (medical) Emissions/Immunity: FCC 47 CFR Class A Emissions, EN55011:1998 Group 1 Class A Emissions, EN61000-3-2, EN61000-3-3, EN60601-1-2:2001 |
AUXILIARY OUTPUTS
| +5V @ 200mA +15V @ 200mA －15V @ 200mA |
LASER SAFETY (optional)
| Performance Level “E” Compliance to ISO DIN 13849-1-2008 Standard |
NOTE: Lumina Power reserves the right to change the specifications of this product without notice.
ラインアップ
| Model | Poutmax | Ioutmax | Input Voltage | Size (L x W x H) |
|---|---|---|---|---|
| LDN-600-XX-YY | 600 Watts | 100 amps | 100-240VAC ± 10% |
9.9” x 7.3”x 2,6” 25.1 x 18.5 x 6.6 cm |
| LDN-1000-XX-YY | 1000 Watts | 100 amps | 100-240VAC ± 10% |
9.9” x 7.3”x 2,6” 25.1 x 18.5 x 6.6 cm |
| LDN-1500-XX-YY | 1500 Watts | 100 amps | 200-240VAC ± 10% |
9.9” x 7.3”x 2,6” 25.1 x 18.5 x 6.6 cm |
| LDN-2000-XX-YY | 2000 Watts | 100 amps | 200-240VAC ± 10% |
9.9” x 7.3”x 2,6” 25.1 x 18.5 x 6.6 cm |
Maximum compliance voltage: 150V (higher compliance voltages to 200V available, consult customer service)
