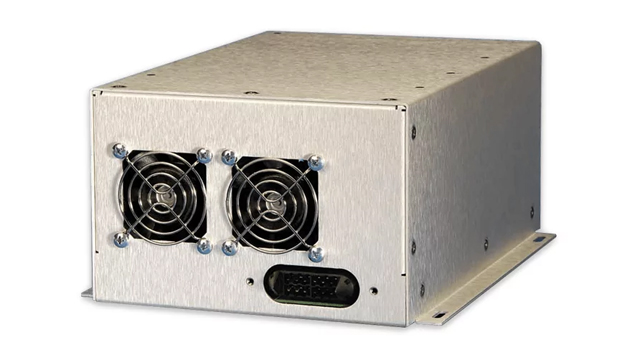

パルス用LD電源
LDQCWシリーズ

  • 設定可能パルス幅：50µｓ～2msec
  • 最大繰り返し率：10kHz
  • 立上り・立下り時間：25µｓ以下
  • 電流安定度：1％以下＠最大電流
  • 電流リップル：0.5％以下＠最大電圧
  • 電流オーバーシュート値：5％以下＠最大電流
パルス用ＬＤ電源

仕様

モデル名 最大出力 最大出力電流 入力電圧
[VAC] 		サイズ(LxWxH)
[mm]
LDQCW-50-XX-YY-ZZ 50W 120Amax 90-264 252×186×66
LDQCW-250-XX-YY-ZZ 250W 200Amax 90-264 272×185×122
LDQCW-600-XX-YY-ZZ 600W 200Amax 90-264 272×185×122
XX：最大パルス出力電流値
YY：必要なコンプライアンス（電圧この電源はコンプライアンス電圧の75-100%の間で不可を駆動できます。）
ZZ：最大パルス出力電流値における最大パルス幅（お客様のご指定が必要です。）
Note1：平均出力はPoutavgを越えられません。
Note2：出力電流と電圧のコンプライアンスは個々の要求に対して設定されます。
予備電源端子：+/-15V@0.5A （LDQCW-50の予備電源端子は +12V@50mAです。）
他の構成のパルス（Quasi-CW）電源もご要求により製造可能です。

技術資料

データシート
