ミラー面へ直接マイクロストラクチャリング加工を施すことで、 反射面で任意の回折を発生させます。
- リングビームやスクエアビーム
- マルチスポット
- フラットトップ
-
広いワーキングディスタンス(曲面やZ軸方向の段差加工も可能)
※ご使用レーザーや設置環境に依存するケースがあります。
kWクラスのレーザー入射可能、レーザースキャナーとの使用も可能です。
サイズは25mm⌀、50mm⌀になります。
![反射型レーザービームシェイパー](/our-vendors/midel-photonics/uh02u1000000iz6z-img/laserbeamshaping_img1.jpg)
![反射型レーザービームシェイパー](/our-vendors/midel-photonics/uh02u1000000iz6z-img/laserbeamshaping_img2.jpg)
技術

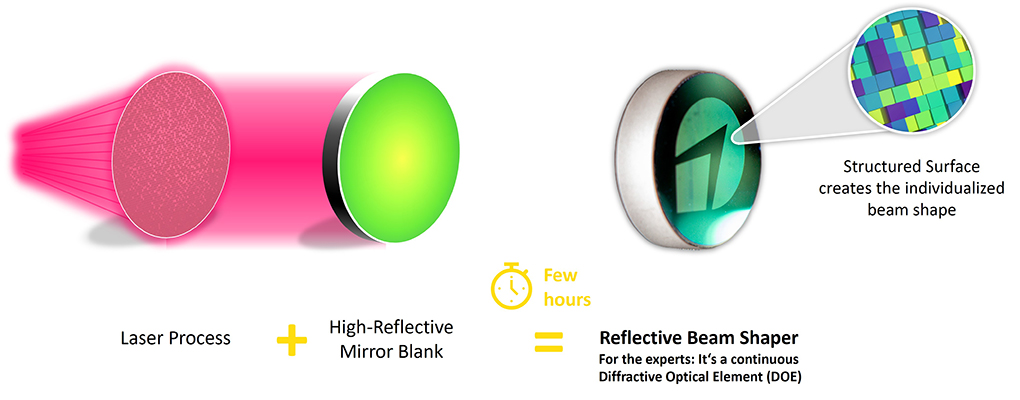

Micro-Delamination(特許出願中)技術を用います。
ミラーコーティングを直接加工し、反射DOEを製造しております。
用途
ビーム形状・モード例

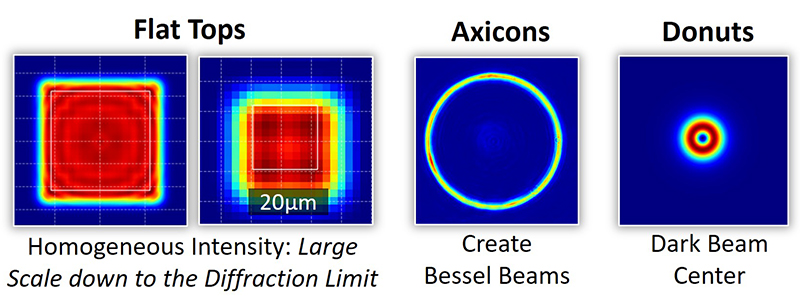

Beam Shapers
任意のビーム形状に変換。
四角や丸形状のフラットトップモードやアキシコン、ドーナツタイプ対応可能です。

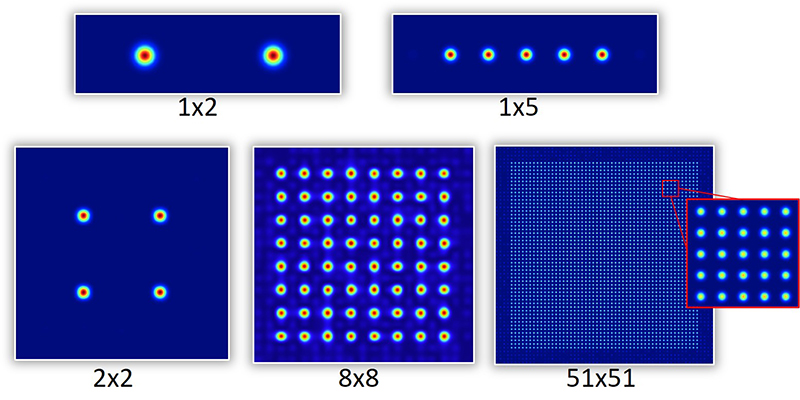

Beam Splitters
1本のレーザから複数のビームへの分割

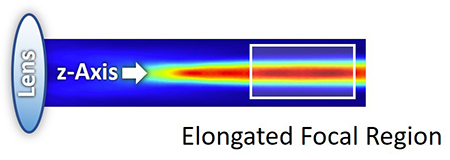

フォーカスコントロール
曲面加工等向けのZ軸方向のモード確保可能
Shaper + Splitter
ビーム2分割かつフラットトップ化も可

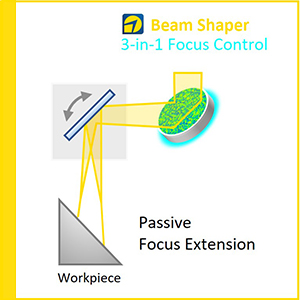

曲面や段差をカバーするフォーカスコントロール

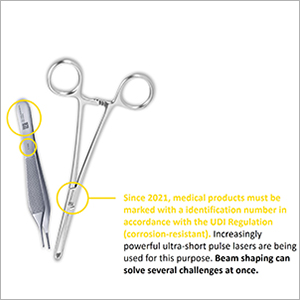

医療機器向けのブラックマーキング

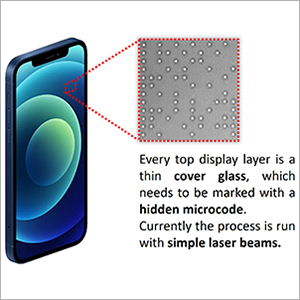

ディスプレイガラスの隠しマイクロコード加工
