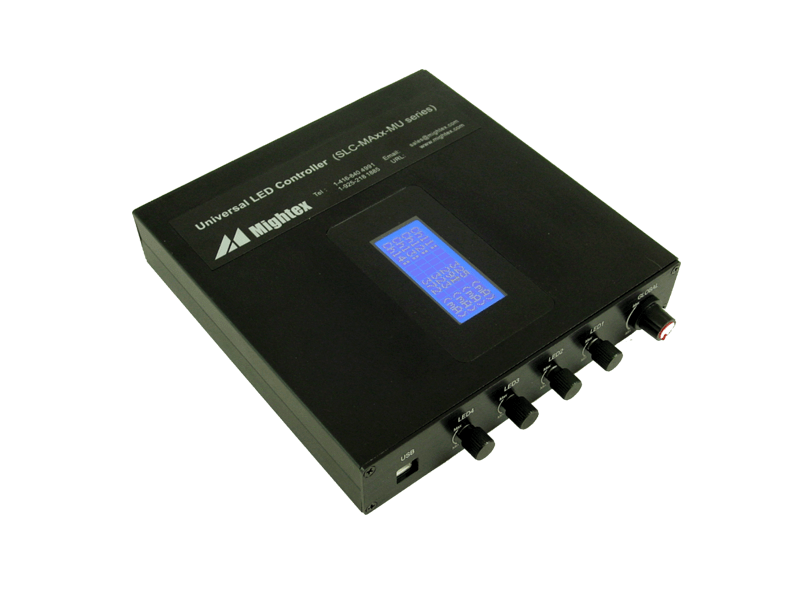

ユニバーサルLEDコントローラー
マニュアル / ソフトウェア制御
SLC / MUシリーズ

Mightex Systems社の4チャネルSLC / MUシリーズユニバーサルLEDコントローラーは、幅広いLED光源を駆動するために設計されており、各LEDチャネルを個別に操作する柔軟性を提供しています。
マニュアルおよびソフトウェアを介した操作が可能です。
さらに、LEDは連続波（CW）モードとストロボモードの両方で駆動できます。
ソフトウェアにはユーザーフレンドリーなGUIが付属されており、コードを書く必要なくLEDを駆動することができます。
さらに、Mightex Systems社のLEDドライバをユーザーのシステムに統合するために、パワフルなSDKと豊富なRS232コマンドセットが提供されています。

ご相談・お問合せ

制御
特長
アプリケーション
仕様
梱包リスト
技術資料

制御

①

マニュアル制御：4つの各チャネルは、ノブを使用してCWモードでマニュアル操作することができます。
各ノブは個別に動作し、特定のチャネルの出力電流を制御します。
LEDコントローラーには5つ目のノブ（『グローバル』ノブと呼ばれる）があり、これにより全てのチャネルの出力電流を同時に同じステップサイズで調整することができます。
したがって、まず4つの（小さな）ノブを使用してLEDチャネルの強度を個別に設定し、次に『グローバル』ノブを使用して全チャネルの設定強度を同時に増減させることができます。
オーバードライブ/オーバーヒートによるLEDの損傷を防ぐため、各LEDチャネルの最大出力電流は、LEDコントローラーに付属のソフトウェアを使用して、各チャネルに接続されているLEDの定格電流に合わせて個別に設定することができます。
②

ソフトウェア制御：LED コントローラーは、デバイスに付属のWindowsベースのアプリケーションソフトウェアを介しても操作することもできます。
ソフトウェア制御モードでは、各チャネルをソフトウェアで個別に設定し、以下の3つのモードのいずれかで動作させることができます。

*1

無効モード：チャネルは無効化され、出力は完全にオフになります。
*2

通常モード（またはCWモード）：出力電流は一定で、USBインターフェースを介してソフトウェアで0mAから1,200mAまで調整可能です。
*3

ストロボモード：パルス幅変調（PWM）の周期的なストロボパターンがチャネルから出力され、ソフトウェアトリガによってアクティブ化することができます。
ストロボパターンは、ソフトウェアの設定に応じて、無期限または事前に設定されたサイクル数で継続します。
PWMストロボの最大周波数は500Hzです。
LEDコントローラーには、冷却ファンを制御するためのDC出力もあり、通常、高出力LEDを冷却するために使用されます。
LEDコントローラーのソフトウェアでは、指定された可変PWM信号出力を通して、冷却ファンの速度を制御することができます。

特長

ソフトウェア / マニュアル制御
電流モニタ表示
ユニバーサルドライバ-あらゆるLEDに対応
GUIによるユーザーフレンドリーなアプリケーションソフトウェア
可変負荷を駆動可能
フル機能SDK
最大1,200mAの出力電流
1mAの電流分解能で高精度

アプリケーション

マシンビジョン
ディスプレイ
半導体装置
検査機器
顕微鏡
医療機器

仕様

	SLC-CA04-MU	SLC-MA04-MU	単位
チャネル数	4	4
電源入力電圧 (V_dc)	12 ～ 24	12 ～ 24	V
最大出力電圧 (V_max)	V_dc - 3.0	V_dc - 3.0	V
チャネルあたりの最大出力電流 (I_max)	1200	1200	mA
チャネルあたりの最大出力電力 (P_max)	18	18	W
出力電流分解能	5	1	mA
出力電流精度	±5 mA or ±1.0%, whichever is larger	±5 mA or ±1.0%, whichever is larger	mA
出力電流繰り返し精度	±2 mA or ±0.5%, whichever is larger	±2 mA or ±0.5%, whichever is larger	mA
PWMタイミング分解能	100	100	µs
PWMタイミング最小ステップサイズ	1000	1000	µs
インターフェース	USB	USB

①

チャネル出力電圧をV_d、出力電流をI_dとすると、これらは同時に次を満たす必要があります。
(1) V_d <= V_max、(2) I_d <= I_max、(3) V_d * I_d <= P_max
②

PWM（パルス幅変調）の矩形波の各周期は、ON時間とOFF時間の2つの「ステップ」からなります。
各ステップの最小値は1,000µsであり、最小の増分は100µsです。

チャネル I/Oピン

各チャネルには2つのピンがあり、以下のように定義されています。

Label	LED+	LED-
Description	LED Anode	LED Cathode

推奨システム構成

プロセッサ	Pentium III 900 MHz or better, or a compatible processor
OS	Windows 2000, XP, Vista, 7, 8, 10
RAM	256MB or greater
ディスクスペース	30MB for software installation, plus additional space for storing captured images
ディスプレイ	24bit True Color
USB2.0 Host Controller	Intel integrated host controller (推奨)

梱包リスト

標準

LEDコントローラー　1個
12V_dc電源　1個（有償で24V_dcにアップグレード可）
USBケーブル　1本

ソフトウェアのダウンロード：

SLCシリーズLEDコントローラーソフトウェアはメーカーウェブにてダウンロード可
Windowsベースのアプリケーションソフトウェア、SDK、ユーザーガイド、SDKマニュアル、C++およびDelphiのサンプルコードが含まれます。
