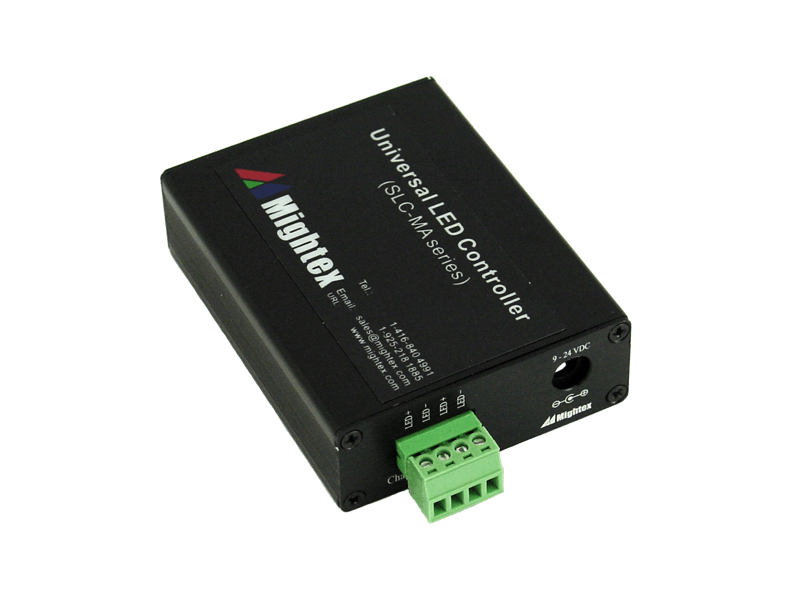

コンパクトユニバーサルLEDコントローラー
ソフトウェア制御
1チャネル、2チャネル
SLCシリーズ

コンパクトな1チャンネルおよび2チャンネルのコンピュータ制御ユニバーサルLEDドライバは、幅広いLED光源を駆動するように設計されています。各ユニットには、使いやすいGUIを備えた強力なPCベースのソフトウェアが付属しており、ユーザーはコードを書くことなくLEDを駆動することができます。さらに、フル機能のSDKも提供されており、ユーザーは独自のソフトウェアを作成し、Mightex Systems社のLEDドライバを自分のシステムに統合することができます。また、ドライバには保護機能が内蔵されており、LEDの駆動電流や電圧を制限することができます。各チャンネルは、以下の2つのモードのいずれかで個別に設定できます。

ノーマルモード（またはDCモード）：出力電流は一定で、USBインターフェースを介してソフトウェアで0 mAから1,000 mAまで調整可能です。
ストロボモード：チャンネルからは パルス幅変調（PWM）された周期的なストロボパターンが出力され、ソフトウェアトリガーでオンにすることができます。ストロボパターンは無期限または事前に設定されたサイクル数まで続くことがあります。PWMストロボの周波数は最大500Hzまでです。さらに、各チャンネルは個別に無効化と有効化することが可能です。無効化されたチャンネルからは電圧や電流は出力されません。

コンパクトユニバーサルLEDコントローラー ソフトウェア制御 1チャネル、2チャネル

特長

  • コンピューター制御可能
  • ユニバーサル - あらゆるLEDに対応
  • デュアル制御モード：DCまたはストロボ
  • コンパクト
  • GUIによるユーザーフレンドリーなアプリケーションソフトウェア
  • 可変負荷の駆動が可能
  • フル機能SDK
  • 最大1,000mAの出力電流
  • 1mAの電流分解能で高精度

アプリケーション

  • マシンビジョン
  • ディスプレイ
  • 顕微鏡
  • 半導体製造装置
  • 検査機器
  • 医療機器
  • 照明器具

仕様

SLC-MA01-U SLC-MA02-U 単位
チャネル数 1 2
電源入力電圧 (DC)、Vdc 9～24 9～24 V
最大出力電圧 (Vmax) 1 (Vdc- 3) (Vdc- 3) V
チャネルあたりの最大出力電流 (Imax) 1000 1000 mA
チャネルあたりの最大出力電力 (Pmax) 2 10 10 W
出力電流分解能 1 1 mA
出力電流精度 ±5 mA or ±1.0%, whichever is larger ±5 mA or ±1.0%, whichever is larger mA
出力電流繰り返し精度 ±2 mA or ±0.5%, whichever is larger ±2 mA or ±0.5%, whichever is larger mA
PWMタイミング分解能 3 100 100 µs
PWMタイミング 最小ステップサイズ 3 1000 1000 µs
インターフェース USB USB
  • ①
    最大出力電圧は電源入力電圧から3V引いた値となります。すなわち、Vmax = Vdc - 3Vとなります。
    例えば、電源入力電圧がVdc = 24Vの場合、最大出力電圧Vmaxは(Vdc - 3V) = 21Vとなります。
  • ②
    チャネル出力電圧をVd、出力電流をIdとすると、これらは同時に次を満たす必要があります。
    (1) Vd <= Vmax、(2) Id <= Imax、(3) Vd * Id <= Pmax
  • ③
    PWM（パルス幅変調）の矩形波の各周期は、ON時間とOFF時間の2つの「ステップ」からなります。
    各ステップの最小値は1,000µsであり、最小の増分は100µsです。
  • ④
    ユーザーのシステムにおいて、過熱を防ぐためにLEDコントローラーに適切な放熱が必要です。
    過熱はLEDコントローラーが保護のために自己シャットダウンする原因となります。
    また、すべてのチャネルの総出力電流は電源アダプターの容量を超えてはなりません。

チャネル I/Oピン

各チャネルには2つのピンがあり、以下のように定義されています。

ピンラベル LED+ LED-
Description LED Anode LED Cathode

梱包リスト

標準的なパッキングリスト：

  • ①
    LEDコントローラー
  • ②
    12Vdc電源（有償で24Vdcにアップグレード可能）
  • ③
    USBケーブル（-Uモデル用）またはRS232ケーブル（-Sモデル用）

ソフトウェアのダウンロード：

SLCシリーズLEDコントローラーソフトウェアはメーカーウェブにてダウンロード可
Windowsベースのアプリケーションソフトウェア、SDK、ユーザーガイド、SDKマニュアル、C++およびDelphiのサンプルコードが含まれます。
