Mightex Systems社は、コンピューター制御可能なマルチチャネルのユニバーサルLEDドライバシリーズを開発しました。
これらのドライバは、任意のタイプのLEDを3つのモードで駆動できます。
これらのモードは「NORMAL 通常」(または「定電流」)、『STROBE ストロボ』、外部の『TRIGGER トリガ』モードです。
各ユニットには、ユーザーフレンドリーなGUIを備えたPCベースのソフトウェアが付属しており、コードを書く必要なくLEDを駆動することができます。
さらに、Mightex Systems社のLEDドライバをユーザーのシステムに統合するために、パワフルなSDKと豊富なRS232コマンドセットが提供されています。
ドライバにはLED駆動電流と電圧を制限することができる内蔵のセキュリティ機能が備わっています。
特長
- 駆動電流はDCモードで最大100mA、パルスモードで最大350mA、過電流保護機能付き
- 電流分解能0.1mA
- コンピューター制御可能
- USBおよびRS232インターフェース
- ユニバーサル - あらゆるLEDに対応
- 可変負荷の駆動が可能
- ユーザーフレンドリーなアプリケーションソフトウェアとGUI付属
- カスタムアプリケーション用のSDKと豊富なRS232コマンドセット付属
- 各チャネルのノーマル、ストロボ、トリガモード
- プログラム可能な定電流、パルス幅変調、任意波形駆動
- 各チャネル最大23.5V出力電圧
- プログラム可能な立ち上がりまたは立ち下がりのエッジ外部トリガ
- 不揮発性メモリ内蔵、PCなしで使用可能
アプリケーション
- マシンビジョン
- ディスプレイ
- 顕微鏡
- 半導体製造装置
- 検査機器
- 医療機器
- 照明器具
仕様
SLC-XAxx-xx | SLC-XVxx-xx | SLC-FAxx-xx | SLC-FVxx-xx | 単位 | |
---|---|---|---|---|---|
電源入力電圧 (Vdc) | 9 ~ 24 | 9 ~ 24 | 9 ~ 24 | 9 ~ 24 | V |
電源入力電流 | < 4,000 | < 4,000 | < 4,000 | < 4,000 | mA |
チャネル駆動電圧(最大)1 | (Vdc - 0.5) | (Vdc - 0.5) | (Vdc - 0.5) | (Vdc - 0.5) | V |
チャネルあたりの駆動電流 | 0 ~ 100 ("NORMAL" MODE) 0 ~ 350 ("STROBE" or "TRIGGER" MODE) |
0 ~ 100 ("NORMAL" MODE) 0 ~ 350 ("STROBE" or "TRIGGER" MODE) |
0 ~ 100 ("NORMAL" MODE) 0 ~ 350 ("STROBE" or "TRIGGER" MODE) |
0 ~ 100 ("NORMAL" MODE) 0 ~ 350 ("STROBE" or "TRIGGER" MODE) |
mA |
出力電流分解能 | 0.1 | 0.1 | 0.1 | 0.1 | mA |
出力電流リニアリティ | +/-0.4 (or +/-0.5%) | +/-0.4 (or +/-0.5%) | +/-0.4 (or +/-0.5%) | +/-0.4 (or +/-0.5%) | mA |
出力電流繰り返し精度 | +/-0.1 (or +/-0.2%) | +/-0.1 (or +/-0.2%) | +/-0.1 (or +/-0.2%) | +/-0.1 (or +/-0.2%) | mA |
トリガ入力ハイレベル | 4.5 ~ 10.0 | 4.5 ~ 10.0 | 4.5 ~ 10.0 | 4.5 ~ 10.0 | V |
トリガ入力ローレベル | 0.8 (Max.) | 0.8 (Max.) | 0.8 (Max.) | 0.8 (Max.) | V |
順方向電圧モニタリング精度 | N.A. | +/-10 | N.A. | +/-10 | mV |
-
①最大出力電圧は電源入力電圧から0.5V引いた値となります。
例えば、電源入力電圧がVdc = 24Vの場合、最大出力電圧Vmaxは(Vdc – 0.5V) =23.5Vとなります。 -
②各出力チャネルは、PCベースのGUI付きのソフトウェアを介して、次の3つのモードのいずれかで個別に設定できます。
すべてのモードで、オーバードライブ電流制限を設定できます。
NORMAL:12ビットの分解能で、0mAから1000mAまでの任意の定電流出力が可能です。
TRIGGER:外部トリガ信号を使用して各個別チャネルをオンにし、任意のユーザー定義波形で駆動電流を生成することができます。
また、各出力チャネルは「FOLLOWER」モードで動作することもでき、このモードでは出力電流がトリガ入力の波形に追従します。
STROBE: 内部ストロボジェネレータは最大25kHzの周波数を生成します。
ストロボ信号(つまり、電流レベル、デューティサイクル、ストロボ周波数)はソフトウェアで設定できます。
AAシリーズおよびAVシリーズでは、ストロボ信号は128個のデータポイントで構成されたユーザー定義の任意波形にすることもできます。 -
③任意の波形:付属のアプリケーションソフトウェアやSDK、RS232コマンドセットを使用して、128個のデータポイントを使用して任意の波形を定義することができます。
タイミング仕様
SLC-XAxx-x | SLC-XVxx-x | SLC-FAxx-x | SLC-FVxx-x | 単位 | |
---|---|---|---|---|---|
タイミング分解能 | 20 | 20 | 20 | 20 | µs |
# 波形定義のデータポイント数 | 128 | 128 | 2 | 2 | |
トリガパルス幅 | 100 (Minimum) | 100 (Minimum) | 100 (Minimum) | 100 (Minimum) | µs |
最大トリガディレイ | 25 | 25 | 25 | 25 | µs |

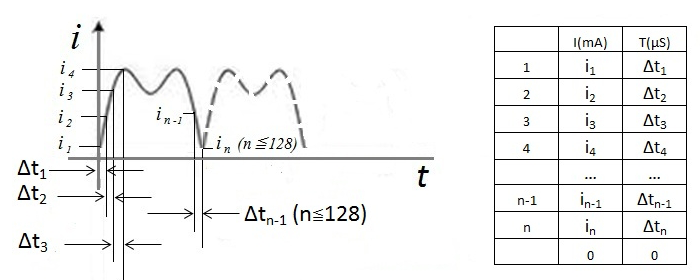

「任意の波形」とは?
一部のLEDコントローラーモデルでは、最大128組の[電流(mA)、間隔(µs)]データポイントを使用して波形の「形状」を定義することができます。
これにより、LEDの駆動電流およびLEDの光学的な出力の「任意の波形」を定義することができます。
詳細は以下の図を参照してください。

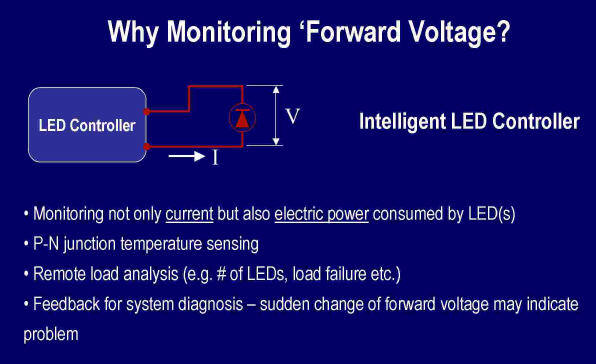

以下の図は、FVMの主な特長と利点を示しています。
梱包リスト
標準的なパッキングリスト:
-
①LEDコントローラー 1個
-
②12Vdc電源 1個(有償で24Vdcにアップグレード可)
-
③USBケーブル 1本(-Uモデル用)またはRS232ケーブル 1本(-Sモデル用)
ソフトウェアのダウンロード:
SLCシリーズLEDコントローラーソフトウェアはメーカーウェブにてダウンロード可
Windowsベースのアプリケーションソフトウェア、SDK、ユーザーガイド、SDKマニュアル、C++およびDelphiのサンプルコードが含まれます。
