高電流LEDドライバー
マニュアル / アナログ入力制御
ツールフリーコネクター付き
BLSシリーズ
Mightex Systems社のType-H超高出力LED光源向けの高電流、マニュアルおよびアナログ電圧制御LEDドライバ
- BLS-13000-1E：電流出力最大13A、変調速度3kHz、1チャネル
- BLS-18000-1：電流出力最大18A、変調速度3kHz、1チャネル
特長
- デュアル制御モード：マニュアルまたはアナログ電圧入力制御
- 高出力電流：最大18A
- アナログ電圧入力用BNCコネクター
- 工具不要のシンプルな接続
- 可変負荷の駆動が可能
アプリケーション
- オプトジェネティクス
- 蛍光励起
- 顕微鏡
- 検査機器
- 医療機器
製品詳細

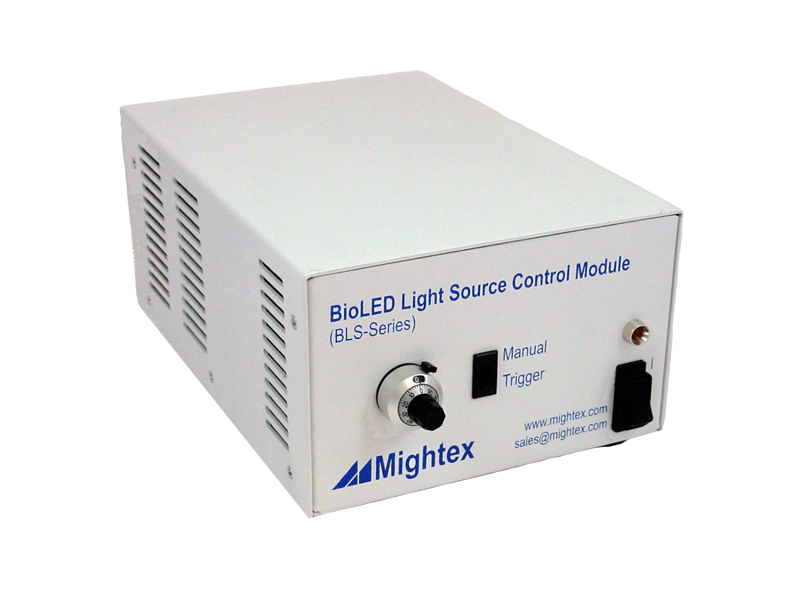

BLS-13000-1EおよびBLS-18000-1 LEDコントローラーはType-H超高出力LED光源を駆動するために設計されており、コントローラーには2つの動作モードがあります。
マニュアルモード：ノブを手動で回すことにより、出力電流を制御します。
トリガモード：0～5Vの外部アナログ入力信号により、出力電流を制御します。
制御モードはフロントパネルのスライドスイッチで選択します。（工場出荷時はマニュアルモードになっています）
最大電流設定はBLS-13000-1Eが13,000mA、BLS-18000-1が18,000mAです。
コントローラーをトリガモードに設定すると、出力電流はアナログ入力信号（0～5V）によって制御されます。

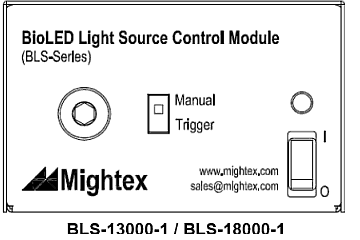

フロントパネル
- 電源スイッチ
- 電源インジケータ
- スライドスイッチ（マニュアルまたはトリガモード選択用）
- 回転ノブ（出力電流調整用）

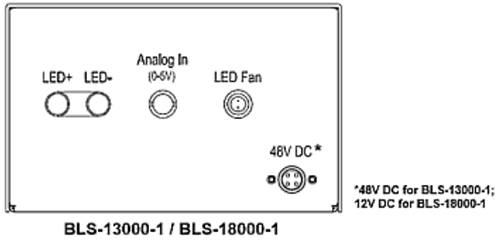

リアパネル
- DC入力プラグ -LED電源用LED+およびLED-コネクター
- 外部トリガ / アナログ電圧信号用BNCコネクター
- LED冷却ファン用DC12V出力（2ピンエアロコネクター）
仕様
| BLS-13000-1 ※1 | BLS-13000-1E | BLS-18000-1 | BLS-27000-1 | 単位 | |
|---|---|---|---|---|---|
| 電源入力電圧（DC）、Vdc | 48 | 12 | 12 | 12 | V |
| 電源入力電流（DC） | < 2.5 | 13.75 | 13.75 | 16A | A |
| チャネル駆動電圧（最大） | 5.5 | 7.5 | 7.5 | 5.0V | V |
| 電流精度 | ±3% | mA | |||
| 出力駆動電流範囲 | 0 ～ 13,000 | 0 ～ 13,000 | 0 ～ 18,000 | 0 ~ 27,000 | mA |
| チャネル出力制限 | < 72 | < 95 | < 135 | < 135 | W |
| チャネル周波数応答 | < 3 | < 3 | < 3 | < 3 | kHz |
| 外部アナログ入力 | 0 ～ 5 ※2 | V | |||
| サイズ | 221 (L) x 156 (W) x 96 (H) | mm | |||
| 重 量 | 1300 | g |
-
※1BLS-13000-1は製造中止となり、BLS-13000-1Eに置き換えられました。
-
※2外部アナログ電圧源は、8mA以上の電流駆動能力が必要です。
