高速2チャネルLEDドライバー
マニュアル / アナログ入力制御
ツールフリーコネクター付き
BLSシリーズ
Mightex Systems社LED光源用の高速、マニュアルおよびアナログ電圧制御LEDドライバ
- BLS-1000-2：2チャネル、500 / 750 / 1,000mAの3段階の出力制限設定、変調速度最大100kHz
- BLS-3000-2：2チャネル、1,000 / 2,000 / 3,000mAの3段階出力制限設定、変調速度最大50kHz
特長
- デュアル制御モード：マニュアルまたはアナログ電圧入力制御
- 最大100kHzの高速変調
- アナログ電圧入力用BNCコネクター
- 工具不要のシンプルな接続
- 可変負荷の駆動が可能
アプリケーション
- オプトジェネティクス
- 蛍光励起
- 顕微鏡
- 検査機器
- 医療機器
製品詳細

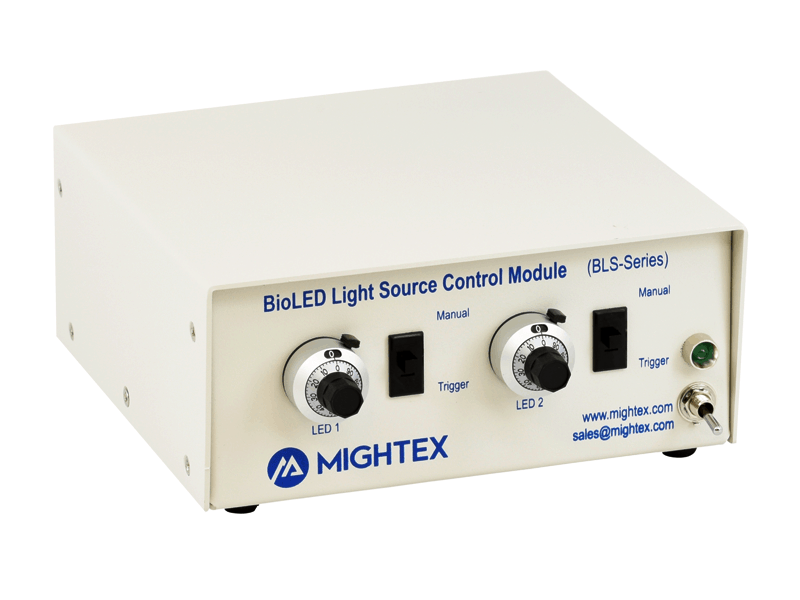

BLS-1000-2およびBLS-3000-2 LEDコントローラーはMightex Systems社LED光源を駆動するために設計されています。
コントローラーには2つの動作モードがあります。
マニュアルモード：ノブを手動で回すことにより、出力電流を制御します。
トリガーモード：0～5Vの外部アナログ入力信号により、出力電流を制御します。
制御モードはフロントパネルのスライドスイッチで選択します。（工場出荷時はマニュアルモードになっています）
BLS-1000-2およびBLS-3000-2は、リアパネルに最大電流選択ディップスイッチを備えており、チャネルの最大出力電流をBLS-1000-2は500/750/1,000mA、BLS-3000-2は1,000/2,000/3,000mAにそれぞれ設定できます。
（工場出荷時は、BLS-1000-2は500mA、BLS-3000-2は1,000mAに設定されています。）
コントローラーをトリガーモードに設定すると、出力電流は入力アナログ信号（0～5V）によって制御されます。
仕様
| BLS-1000-2 | BLS-3000-2 | 単位 | |
|---|---|---|---|
| 電源入力電圧（DC）、Vdc | 9 ～ 12 ※1 | 9 | Ｖ |
| 電源入力電流（DC） | > total/combined channel currents ※2 | > total/combined channel currents ※2 | mA |
| チャネル駆動電圧（最大） | Vdc - 4.5 | Vdc - 4.5 | Ｖ |
| 最大電圧差（電源Vdc - LED Vop) | < 8 | < 6 | Ｖ |
| 電流精度 | ±3% | ±3% | mA |
| 出力駆動電流範囲 | 0 ～ 1,000 | 0 ～ 3,000 | mA |
| チャネル出力制限 | < 20 | < 15 | W |
| チャネル周波数応答 | < 100 | < 50kHz | |
| 外部アナログ入力 | 0 ～ 5 ※3 | 0 ～ 5 ※3 | V |
| サイズ | 221 (L) x 156 (W) x 96 (H) | 221 (L) x 156 (W) x 96 (H) | mm |
| 重 量 | 1300 | 1300 | g |
-
※1LED負荷の順方向電圧（Vforward）が8Vを超える場合、24V DC入力を使用する必要があります。
-
※2入力電流は、2つのチャネルの出力電流の合計よりも大きくする必要があります。
-
※3外部アナログ電圧源は、8mA以上の電流駆動能力が必要です。
-
※4本コントローラー1台でType-A/J LED光源とType-B LED光源を混在させることは推奨しません。Type-A/J LEDを1つのユニットで、Type-B LEDを別のユニットで操作してください。
技術資料
- BLS-1000-2, BLS-3000-2, BLS-13000-1/1E, BLS-18000-1 LEDドライバー データシート
- BLS-1000-2、BLS-3000-2 LEDドライバー 設置図
- BLS-1000-2、BLS-3000-2 BioLEDコントロールモジュール ユーザーマニュアル
