2チャネルユニバーサルLEDドライバー
マニュアル / アナログ入力制御
SLAシリーズ

特長

• デュアル制御モード：マニュアルまたはアナログ入力
• ユニバーサル - あらゆるLEDに対応
• オーバードライブを防止する段階的な最大出力電流設定
• 可変負荷の駆動が可能

アプリケーション

• 顕微鏡
• 照明
• マシンビジョン
• ディスプレイ
• 半導体製造装置
• テスト機器
• 医療機器

製品詳細

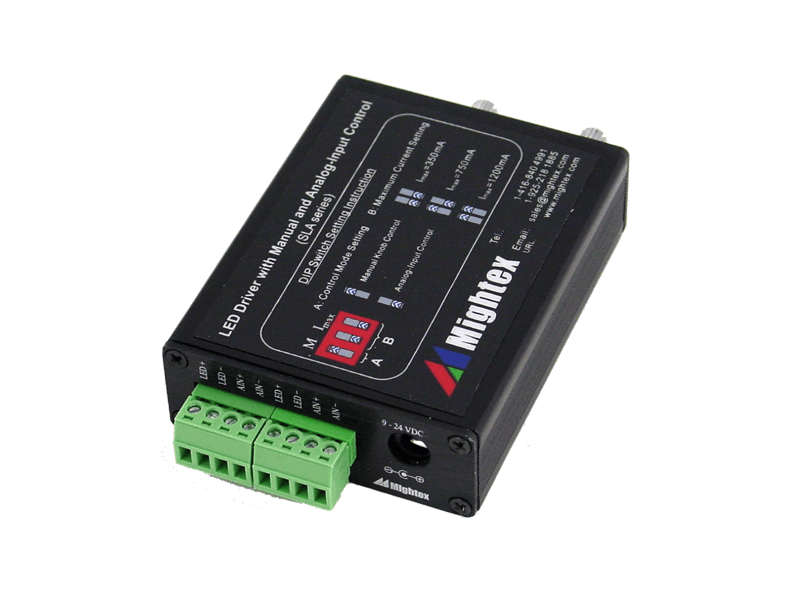

Mightex Systems社のSLAシリーズ2チャネルユニバーサルLEDドライバは、幅広いLED光源を駆動するように設計されています。
これらのLEDドライバには2つの制御モードがあります。

• マニュアルノブ制御モード：各チャネルの電流出力をマニュアルで調整できます。
• アナログ入力制御モード：各チャネルの電流出力は、0～5Vのアナログ入力で制御できます。

制御モードはディップスイッチを介して設定されます。（工場出荷時のデフォルト設定はマニュアルノブ制御モードです）
また、ドライバには最大電流設定ディップスイッチがあり、オーバードライブによるLEDの破損を防ぐため、最大電流を異なるレベルに設定することができます。
工場出荷時はSLA-0100-2が30mA、SLA-1000-2とSLA-1200-2が350mAに設定されています。
最大電流設定ディップスイッチをより小さい値（例えば350mA）に設定すると、LEDドライバは出力電流の分解能をより細かく設定することができます。
ドライバをアナログ入力制御モードに設定すると、出力電流はアナログ入力信号の電圧に比例します。
各チャネルの動作モードと電流制限は互いに独立して設定できます。

仕様

• ①
  最大出力電圧は電源入力電圧から3V引いた値となります。すなわち、V_max = V_dc - 3Vとなります。
  例えば、電源入力電圧がV_dc = 24Vの場合、最大出力電圧V_maxは(V_dc - 3V) = 21Vとなります。
• ②
  チャネル出力電圧をV_d、出力電流をI_dとすると、これらは同時に次を満たす必要があります。
  (1) V_d <= V_max、(2) I_d <= I_max、(3) V_d * I_d <= P_max
• ③
  上の両方のスイッチがオンの場合、SLA-1200-2のI_maxは1,200mA、SLA-1000-2のI_maxは1,000mA、SLA-0100-2のI_maxは100mAです。
  下の両方のスイッチがオンの場合、SLA-0100-2のI_maxは30mAであり、SLA-1200-2とSLA-1000-2のI_maxは350mAです。
  上のスイッチが1つオンで、もう1つが下にある場合、SLA-0100-2のI_maxは50mA、SLA-1000-2のI_maxは500mA、SLA-1200-2のI_maxは750mAです。

チャネルI/Oピン

各チャネルには4つのピンがあり、以下のように定義されています。

梱包リスト

• ①
  LEDドライバ　1個
• ②
  12 V_dc 電源　1個（有償で24 V_dcにアップグレード可）

技術資料

• SLAシリーズ　2チャネルユニバーサルLEDドライバ　データシート
• SLAシリーズ　LEDドライバ　ユーザーマニュアル
