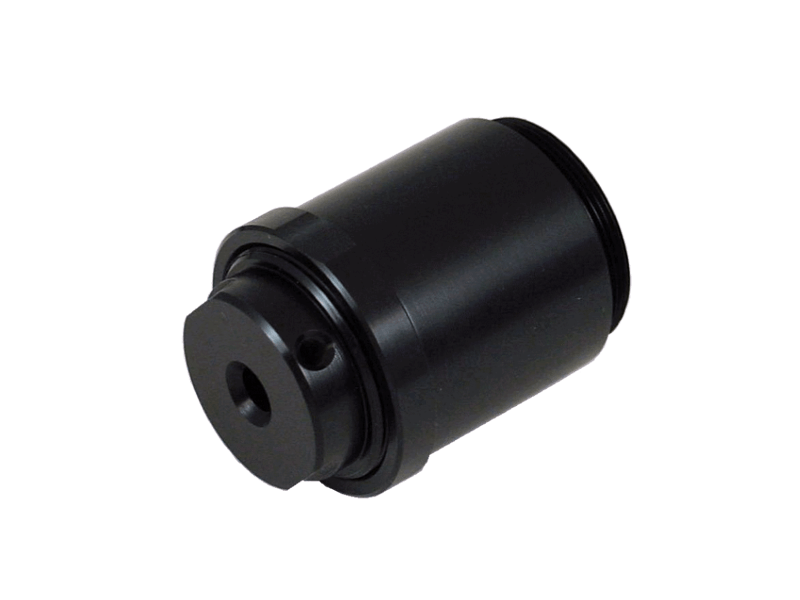

ライトガイドコリメーター

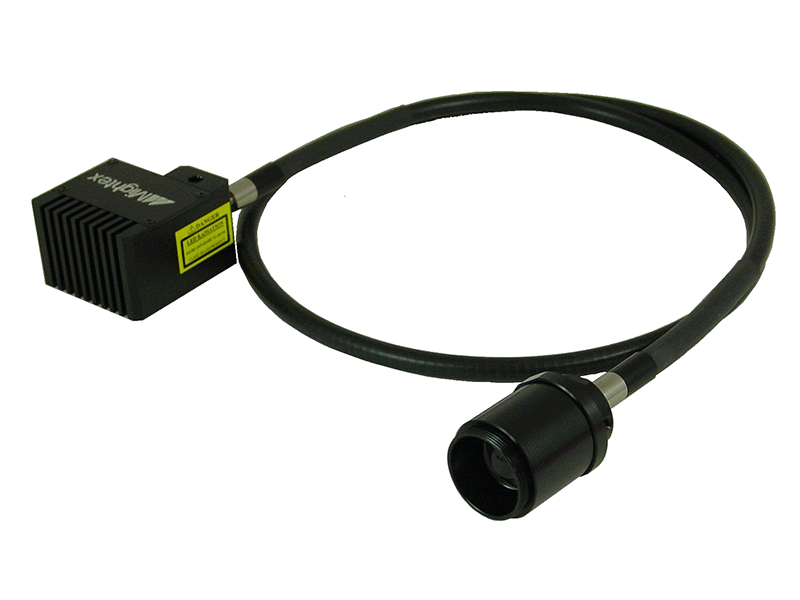

ライトガイドコリメーターは、自由空間からの光をライトガイドに結合したり、ライトガイドからの光をコリメートして平行光線を形成するために使用されます。ライトガイドコリメーターは、多くの用途に使用される重要な部品です。例えば、ライトガイドからの光を自由空間の均一なスポットに照射することができます。

高開口非球面レンズを採用し、正確なコリメーションと最大限の光量を実現しています。コリメーターは、100mmから無限遠まで焦点調節が可能です。様々なライトガイドフェルールの直径に対応しています。その他のフェルール径については、カスタマイズが可能です。

全視野 (FOV) または全発散角は、FOV＝2atan (D/2f) として計算でき、ここでDはライトガイドコアの直径、fはレンズの焦点距離となります。または、コリメーターから距離Lだけ離れた場所に置かれた物体の直線視野は、D (L/f) となります。
