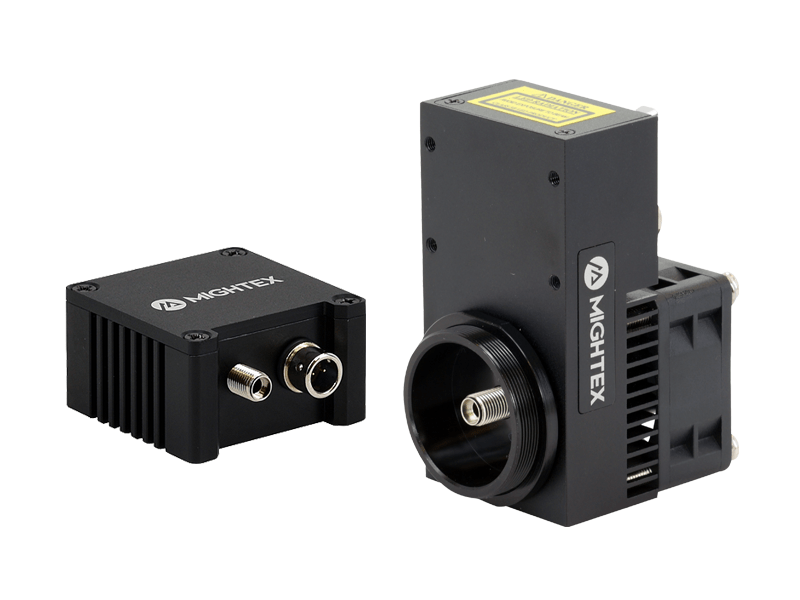

高出力ファイバー結合型
LED光源 (UV, VIS, NIR)

FCSシリーズ ファイバー結合型LED光源は、最新の高出力LED技術と独自のカップリング光学系を採用し、最大限の高出力を実現しています。光出力は、標準的なSMAファイバーアダプタポートを通してファイバーに結合されます（SMAファイバーパッチコードは別売り）。 また、FCSシリーズは、安全な接続のためのロック式電気コネクタを備えています。一体型の機械加工されたハウジングは、複数の取り付け穴を備えています。SLCシリーズなどの Mightex Systems社製LEDドライバ、または他のLEDドライバや電流源を使用して光源を駆動することが可能です。

  • ソフトウェア制御のLEDコントローラー
  • 手動式LEDドライバ

重要：動作電流が50mA未満の深紫外LED光源には、以下のLEDコントローラーを使用してLEDを駆動することを強く推奨します。

  • ソフトウェア制御のLEDコントローラー　型番：SLC-FA04-US
  • 手動式LEDドライバ　型番：SLA-0100-2

重要：LEDは定電流源でのみ駆動可能であり、 電圧源（例：バッテリ、AC/DC電源など）では駆動できません。LEDに電流を流す前に、必ずLEDの定格電流を確認し、LEDの定格電流を超える電流を流さないように注意してください。

高出力ファイバ結合型LED光源 (UV, VIS, NIR)
高出力ファイバ結合型LED光源 (UV, VIS, NIR)
  • 高出力ファイバ結合型LED光源 (UV, VIS, NIR)
  • 高出力ファイバ結合型LED光源 (UV, VIS, NIR)

特長

  • 高出力 UV / VIS / NIR / 白色ファイバー結合型LED搭載
  • SMAコネクター付き交換用ファイバー
  • 光路に可動部なし
  • オプションのLEDコントローラー  ヒートシンクを内蔵したコンパクトな金属削り出しハウジング
  • ロック式電気コネクター

アプリケーション

  • 顕微鏡
  • 蛍光
  • センサー
  • 半導体製造装置
  • テスト機器
  • 医療機器
  • マシンビジョン

仕様

Type-A FCS（パッシブ冷却、冷却ファンなし）

波長コード 仕様 波長(nm) LEDの
動作電流(mA) 		LEDの
動作電圧(V) 		参考放射束
（mW）※1 (400µm 0.22NAファイバー使用) 		参考放射束
（mW）(400µm0.39NAファイバー使用)
0000 Cool White 5,500K 1000 3.9 3.2 6.4
0001 Warm White 4,000K 1000 3.9 3.2 6.4
0002 Glacier White 6,500K 1000 3.6 3.2 6.4
0003 Warm White 3,000K 1000 2.8 2.8 5.6
0265-001 Deep UV 265 350 6.3 400µW N/A
0275-001 Deep UV 275 600 6 700µW N/A
0280-002 Deep UV 280 800 6.5 600µW N/A
0310-001 Deep UV 310 600 5.8 360µW N/A
0325-001 Deep UV 325 350 5.4 220µW N/A
0340-002 Deep UV 340 350 4.3 0.6 1.1
0365-001 UV 365nm 365 1000 3.65 4.3 8.6
0380 UV 380nm 380 1000 3.2 2.8 5.6
0385-001 UV 385nm 385 1000 3.65 5.8 11.6
0395 UV 395nm 395 1000 3.1 6.2 12.4
0400-002 UV 400nm, 3W 400 1000 3.1 6.1 12.2
0405 UV 405nm 405 1000 3 7.5 15
0410 410nm 410 1000 3 7.3 14.6
0415 415nm 415 1000 3 7.2 14.4
0430 430nm 430 500 3.8 2.9 5.8
0455 455nm 455 1000 3 18 36
0470 470nm 470 1000 3.9 7 14
0471 471nm 471 350 3 2.1 4.2
0490 490nm 490 350 3.5 3.2 6.4
0505 505nm 505 1000 3.9 3.5 7
0530 530nm 530 1000 2.85 7 14
0560 560nm broadband 560 700 2.9 5.5 11
0590 590nm 590 1000 3.2 1.2 2.4
0617-001 617nm, 2W 617 700 2.3 6.5 13
0625 625nm 625 1000 3 6.5 13
0656 656nm 656 1000 3.1 6.5 13
0680 680nm 680 600 2.7 1.4 2.8
0700 700nm 700 500 2.1 0.6 1.2
0720 720nm 720 600 2.2 0.9 1.8
0740 740nm 740 1000 2.9 3.6 7.2
0780 NIR 780nm 780 800 2.5 2.2 4.4
0810 NIR 810nm 810 800 2.2 1.5 3
0850-001 NIR 850nm, 3W 850 1000 3 6 12
0870 NIR 870nm 870 700 1.9 1.4 2.8
0910 NIR 910nm 910 1000 1.9 1.5 3
0940 NIR 940nm 940 1000 2.4 4 8

Type-B FCS（冷却ファン付き）

波長コード 仕様 波長(nm) LEDの
動作電流(mA) 		LEDの
動作電圧(V) 		参考放射束
（mW）※1 (400µm 0.22NAファイバー使用) 		参考放射束
（mW）(400µm0.39NAファイバー使用)
0470-101 Blue 470 3000 4.6 19 38
0530-100 Green 530 2400 4.9 8 15
0540-100 Broadband Green 540 3000 4.6 10 20
0625-100 Red 625 2400 2.9 9 18

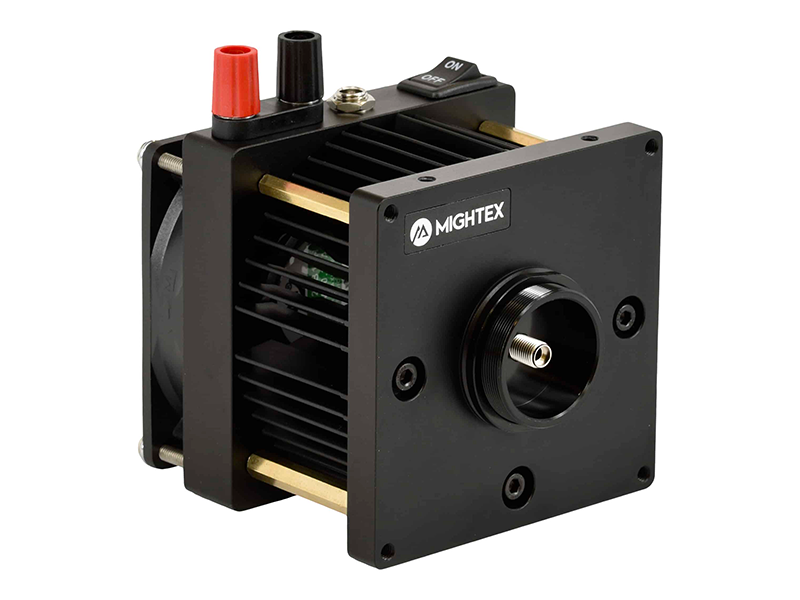

Type-H 超高出力FCS（冷却ファン付き）

波長コード 仕様 波長(nm) LEDの
動作電流(mA) 		LEDの
動作電圧(V) 		参考放射束
（mW）※1 (1000µm 0.22NAファイバー使用) 		参考放射束
（mW）(1000µm0.39NAファイバー使用)
0365-201 UV 365 18 4.2 200 140
0405-201 UV 405 18 3.6 170 220
0415-200 Blue-Violet 415nm, 65W 415 18 3.6 275 350
0470-200 Blue, 50W 470 13 3.8 180 280
0470-201 Blue, 60W 470 18 3.4 220 330
0470-202 Blue, 90W 470 27 3.4 260 390
0525-200 Green, 60W 525 13 4.6 100 160
0525-201 Green, 80W 525 18 4.4 120 190
0560-200 560 broadband, 70W 560 18 3.8 180 280
0625-200 Red, 38W 625 13 2.9 200 310
0625-201 Red, 42W 625 18 2.3 250 370
0730-200 NIR 730 18 5.9 110 170
0780-200 NIR 780 18 3.6 200 300
0850-200 NIR 850 18 3.75 220 340
6500-200 Glacier White, 30W 6500K 9 3.7 120 180
6500-201 Glacier White, 65W 6500K 18 3.7 190 280
  • ※1
    製造工程や温度、電流などの動作パラメーターのばらつきにより、任意のLEDの実際の出力は異なる場合があります。
    仕様はガイドラインとして使用されることを意図しています。

電気的仕様 (Type-A)

電気的仕様 (Type-A)

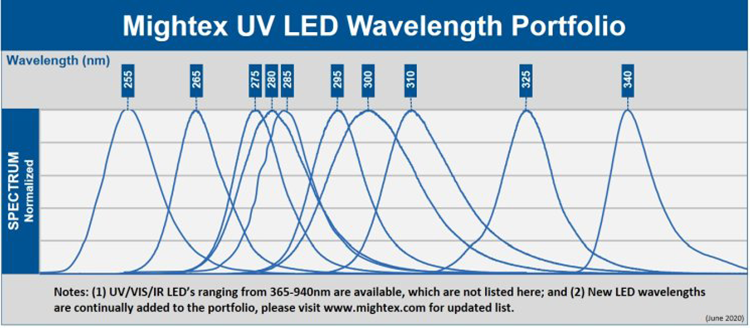

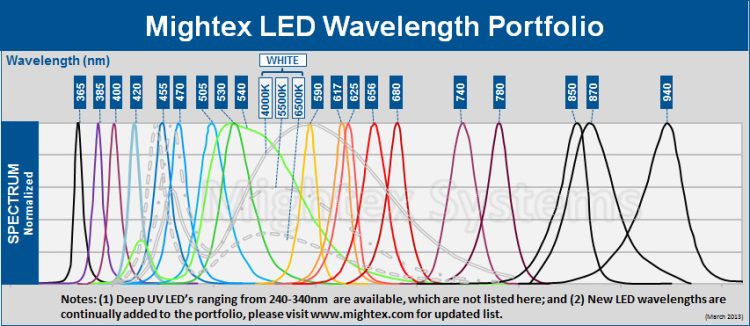

波長

波長

技術資料

梱包内容

  • ①
    FCSシリーズLED光源
  • ②
    ACC-FCS-C05ケーブル

注）ファイバーパッチコードをご希望の方はお問合せください。
