高精度LEDスポットライト

スタンダードレンジ | クローズレンジ

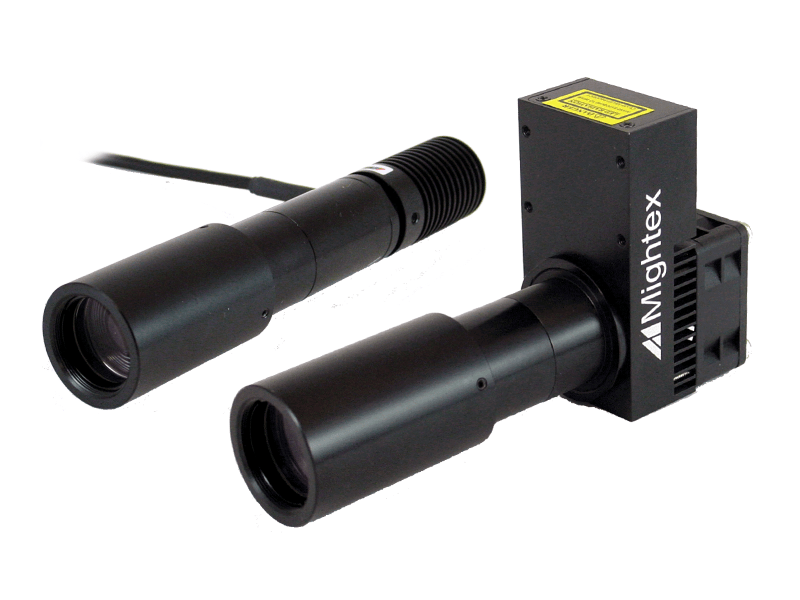

Mightex Systems社の高精度LEDスポットライトPLSシリーズは、スポットライトの前面にある投影レンズをスライドさせてロックすることで、異なるワーキングディスタンで照明パターンをフォーカスすることができます。

LEDエミッタは、ヒートシンクを内蔵した光源部のメタルベースに直接取り付けられています。これにより、LEDエミッタとヒートシンクの間の熱抵抗を最小限に抑え、放熱性を向上させています。
また、マルチチップLEDエミッタ（Type-B など）が追加されました。この7Wから15WのLEDの中には、総光出力が500mWを超えるものもあり、シングルチップLEDの2倍の出力を持っています。このような高出力（7W以上）のType-Bは冷却ファンを搭載しており、Type-Aとは寸法が異なるため、図面をよくご確認ください。

高精度LEDスポットライトType-Bには、冷却ファン用の電源が含まれています。また、高精度LEDスポットライトには、先端に2本の裸線端子を持つ2mケーブルが付属しています。光源は、Mightex Systems社のLEDコントローラーや他のLEDコントローラー、電流源で駆動することができます。

重要：

  • ①
    LEDは定電流源でのみ駆動可能であり、電圧源（例：バッテリ、AC/DC電源など）では駆動できません。
  • ②
    LEDに電流を流す前に、必ずLEDの定格電流を確認し、LEDの定格電流を超える電流を流さないように注意してください。
超高出力コリメートLED光源

特長

  • 均一な照明スポットと高精密なエッジ
  • 高出力
  • 多素子非球面光学系
  • 広範囲の波長を用意
  • フォーカス調整可能
  • ラボおよびOEMに対応した複数のマウント機能
  • ヒートシンク内蔵

アプリケーション

  • 汎用光源
  • マシンビジョン
  • バイオフォトニクス
  • 半導体製造装置
  • UVキュアリング

スタンダードレンジ仕様

最小ワーキングディスタンス：100mm
スポット径：30mm @100mm（最小ワーキングディスタンス）
　　　　　　ワーキングディスタンスを大きくすると、スポット径も大きくなります。

Type-A | Type-B

型番 Type (A or B) ※1 波長 (nm) LEDの動作電流 (mA) LEDの動作電圧 (V) 参考出力 (mW) ※2
PLS-0340-030-02-S A 340 350 4.3 11
PLS-0365-030-04-S A 365 1000 3.65 180
PLS-0365-030-13-S B 365 3500 3.85 720
PLS-0380-030-03-S A 380 1000 3.2 65
PLS-0385-030-04-S A 385 1000 3.65 250
PLS-0385-030-07-S B 385 500 15 300
PLS-0385-030-11-S B 385 700 15.5 375
PLS-0385-030-13-S B 385 3500 3.75 900
PLS-0390-030-03-S A 390 1000 3.1 140
PLS-0395-030-03-S A 395 1000 3.1 150
PLS-0400-030-S A 400 350 3.5 50
PLS-0400-030-03-S A 400 1000 3.1 150
PLS-0400-030-04-S A 400 1000 3.5 380
PLS-0400-030-17-S B 400 1000 16.6 400
PLS-0405-030-03-S A 405 1000 3 180
PLS-0410-030-03-S A 410 1000 3 175
PLS-0415-030-03-S A 415 1000 3 120
PLS-0430-030-02-S A 430 500 3.8 100
PLS-0455-030-S A 530 1000 3 260
PLS-0470-030-S A 470 1000 3.9 110
PLS-0470-030-14-S B 470 3000 4.6 650
PLS-0470-030-15-S B 470 1000 15 450
PLS-0471-030-02-S A 471 350 3 75
PLS-0490-030-01-S A 490 350 3.5 80
PLS-0505-030-S A 505 1000 3.9 65
PLS-0505-030-12-S B 505 1000 12.2 185
PLS-0530-030-S A 530 1000 2.85 100
PLS-0530-030-15-S B 530 1000 15 200
PLS-0540-030-14-S B 540 broadband 3000 4.6 260
PLS-0560-030-02-S A 560 broadband 700 2.9 95
PLS-0590-030-S A 590 1000 3.9 35
PLS-0590-030-05-S B 590 500 9.5 130
PLS-0617-030-02-S A 617 700 2.3 80
PLS-0617-030-10-S B 617 700 9.6 200
PLS-0625-030-S A 625 1000 3.9 90
PLS-0625-030-07-S B 625 700 9.6 155
PLS-0656-030-S A 656 1000 3.9 180
PLS-0656-030-07-S B 656 700 9.6 420
PLS-0680-030-S A 680 600 2.7 20
PLS-0700-030-01-S A 700 500 2.1 27
PLS-0720-030-01-S A 720 600 2.2 39
PLS-0740-030-03-S A 740 1000 2.5 100
PLS-0740-030-10-S B 740 1000 9.5 300
PLS-0780-030-S A 780 800 2.5 60
PLS-0810-030-02-S A 810 800 2.2 65
PLS-0850-030-03-S A 850, 3W 1000 3 220
PLS-0870-030-01-S A 870 700 1.9 60
PLS-0910-030-02-S A 910 1000 1.9 60
PLS-0940-030-S A 940 700 1.5 50
PLS-0980-030-01-S A 980 500 1.4 16
PLS-6500-030-S A Glacier white 6,500K 1000 3.6 100
PLS-6500-030-15-S B Glacier white 6,500K 1000 15 400
PLS-5500-030-S A Cool white 5,500K 1000 3.9 85
PLS-5500-030-12-S B Cool white 5,500K 1000 12 400
PLS-4000-030-S A Warm white 4,000K 1000 3.9 85
PLS-3000-030-S A Warm white 3,000K 1000 2.8 70
PLS-3000-030-12-S B Warm white 3,000K 1000 12 320

Type-H

型番 波長 (nm) LEDの動作電流 (A) LEDの動作電圧 (V) 参考出力 (mW) ※2
PLS-0365-030-76-S 365 18 4.2 2200
PLS-0405-030-65-S 405 18 3.6 1400
PLS-0405-030-89-S 405 24 3.7 1700
PLS-0415-030-65-S 415 18 3.6 1700
PLS-0470-030-50-S 470 13 3.8 1850
PLS-0470-030-61-S 470 18 3.4 2150
PLS-0470-030-92-S 470 27 3.4 2500
PLS-0525-030-60-S 525 13 4.6 715
PLS-0525-030-79-S 525 18 4.3 850
PLS-0560-030-68-S 560 broadband 18 3.8 2800
PLS-0560-030-84-S 560 broadband 22 3.8 3100
PLS-0625-030-38-S 625 13 2.9 1450
PLS-0625-030-42-S 625 18 2.3 1800
PLS-0730-030-77-S 730 18 5.9 2100
PLS-0780-030-65-S 780 18 3.6 1250
PLS-0850-030-68-S 850 18 3.75 4400
PLS-6500-030-33-S Glacier white 6,500K 9 3.7 1100
PLS-6500-030-65-S Glacier white 6,500K 18 5.9 2000
  • ※1
    Type-AとType-BのLED光源は、設置図面が異なります。
    Type-Aには冷却ファンが付属していませんが、Type-Bには付属しています。
    Type-B LED用のLEDコントローラーをご注文の際は、AC/DC電源アダプターを「標準」の12Vから24Vにアップグレードしてください（P/N：ACC-SLC-24VU）。
    LEDコントローラーによっては、Type-AとType-BのLEDを同じコントローラーで混在させることを推奨していないものがあります。
    コントローラーの仕様でご確認ください。
  • ※2
    製造工程や温度、電流などの動作パラメーターのばらつきにより、任意のLEDの実際の出力は異なる場合があります。
    仕様はガイドラインとして使用されることを意図しています。

クローズレンジ仕様

最小ワーキングディスタンス：75mm
最大ワーキングディスタンス：100mm
スポット径：10mm @75mm（最小ワーキングディスタンス）
　　　　　　17mm @100mm（最大ワーキングディスタンス）

Type-A | Type-B

型番 Type (A or B) ※1 波長 (nm) LEDの動作電流 (mA) LEDの動作電圧 (V) 参考出力(mW) ※2
PLS-0340-010-02-C A 340 350 4.3 11
PLS-0365-010-04-C A 365 1000 3.65 180
PLS-0365-010-13-C B 365 3500 3.85 720
PLS-0380-010-03-C A 380 1000 3.2 65
PLS-0385-010-04-C A 385 1000 3.65 250
PLS-0385-010-07-C B 385 500 15 300
PLS-0385-010-11-C B 385 700 15.5 375
PLS-0385-010-13-C B 385 3500 3.75 900
PLS-0390-010-03-C A 390 1000 3.1 140
PLS-0395-010-03-C A 395 1000 3.1 150
PLS-0400-010-03-C A 400 1000 3.1 150
PLS-0400-010-04-C A 400 1000 3.5 380
PLS-0400-010-17-C B 400 1000 16.6 400
PLS-0405-010-03-C A 405 1000 3.1 180
PLS-0410-010-03-C A 410 1000 3.1 175
PLS-0415-010-03-C A 415 1000 3.1 120
PLS-0430-010-02-C A 430 500 3.8 100
PLS-0455-010-C A 455 1000 3 260
PLS-0470-010-C A 470 1000 3.9 110
PLS-0470-010-14-C B 470 3000 4.6 650
PLS-0470-010-15-C B 470 1000 15 450
PLS-0471-010-02-C A 471 350 3 75
PLS-0490-010-01-C A 490 350 3.5 80
PLS-0505-010-C A 505 1000 3.9 65
PLS-0505-010-12-C B 505 1000 12.2 185
PLS-0530-010-C A 530 1000 2.85 100
PLS-0530-010-15-C B 530 1000 15 200
PLS-0540-010-14-C B 540 broadband 3000 4.6 260
PLS-0560-010-02-C A 560 broadband 700 2.9 95
PLS-0590-010-C A 590 1000 3.9 35
PLS-0590-010-05-C B 590 500 9.5 130
PLS-0617-010-02-C A 617 700 2.3 80
PLS-0617-010-10-C B 617 700 9.6 200
PLS-0625-010-C A 625 1000 3.9 90
PLS-0625-010-07-C B 625 700 9.6 155
PLS-0656-010-C A 656 1000 3.9 180
PLS-0656-010-07-C B 656 700 9.6 420
PLS-0680-010-02-C A 680 600 2.7 20
PLS-0700-010-01-C A 700 500 2.1 27
PLS-0720-010-01-C A 720 600 2.2 39
PLS-0740-010-03-C A 740 1000 2.5 100
PLS-0740-010-10-C B 740 1000 9.5 300
PLS-0780-010-C A 780 800 2.5 60
PLS-0810-010-02-C A 810 800 2.2 65
PLS-0850-010-03-C A 850, 3W 1000 3 220
PLS-0870-010-01-C A 870 700 1.9 60
PLS-0910-010-02-C A 910 1000 1.9 60
PLS-0940-010-C A 940 700 1.5 50
PLS-0980-010-01-C A 980 500 1.4 16
PLS-6500-010-C A Glacier white 6,500K 1000 3.6 100
PLS-6500-010-15-C B Glacier white 6,500K 1000 15 400
PLS-5500-010-C A Cool white 5,500K 1000 3.9 85
PLS-5500-010-12-C B Cool white 5,500K 1000 12 400
PLS-4000-010-C A Warm white 4,000K 1000 3.9 85
PLS-3000-010-C A Warm white 3,000K 1000 2.8 70
PLS-3000-010-12-C B Warm white 3,000K 1000 12 320

Type-H

型番 波長 (nm) LEDの動作電流 (A) LEDの動作電圧 (V) 参考出力 (mW) ※2
PLS-0365-010-76-C 365 18 4.2 640
PLS-0405-010-65-C 405 18 3.6 420
PLS-0405-010-89-C 405 24 3.7 500
PLS-0415-010-65-C 415 18 3.6 600
PLS-0470-010-50-C 470 13 3.8 630
PLS-0470-010-61-C 470 18 3.4 750
PLS-0470-010-92-C 470 27 3.4 900
PLS-0525-010-60-C 525 13 4.6 240
PLS-0525-010-79-C 525 18 4.4 280
PLS-0560-010-68-C 560 broadband 18 3.8 950
PLS-0560-010-84-C 560 broadband 22 3.8 1000
PLS-0625-010-38-C 625 13 2.9 490
PLS-0625-010-42-C 625 18 2.3 600
PLS-0730-010-77-C 730 18 5.9 650
PLS-0780-010-65-C 780 18 3.6 440
PLS-6500-010-33-C Glacier white 6,500K 9 3.7 400
PLS-6500-010-65-C Glacier white 6,500K 18 3.7 680
  • ※1
    Type-AとType-BのLED光源は、設置図面が異なります。
    Type-Aには冷却ファンが付属していませんが、Type-Bには付属しています。
    Type-B LED用のLEDコントローラーをご注文の際は、AC/DC電源アダプターを「標準」の12Vから24Vにアップグレードしてください（P/N：ACC-SLC-24VU）。
    LEDコントローラーによっては、Type-AとType-BのLEDを同じコントローラーで混在させることを推奨していないものがあります。
    コントローラーの仕様でご確認ください。
  • ※2
    製造工程や温度、電流などの動作パラメーターのばらつきにより、任意のLEDの実際の出力は異なる場合があります。
    仕様はガイドラインとして使用されることを意図しています。
