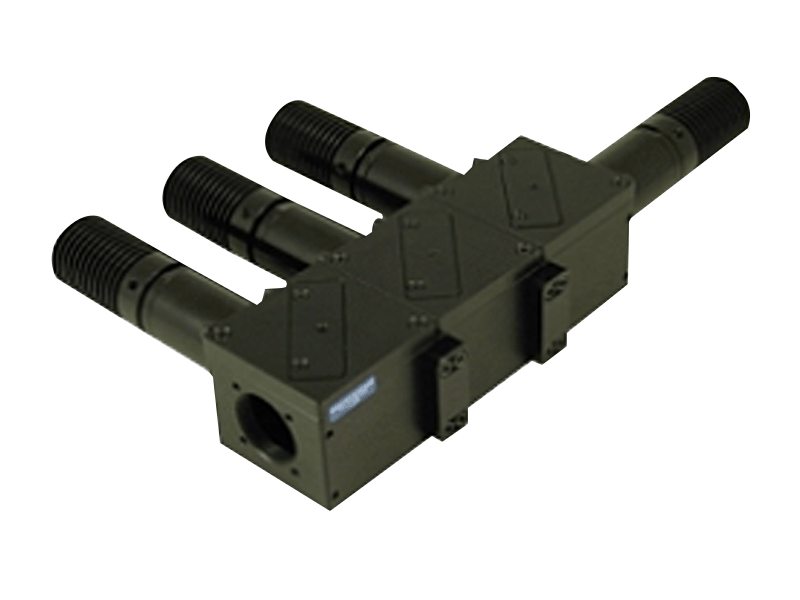

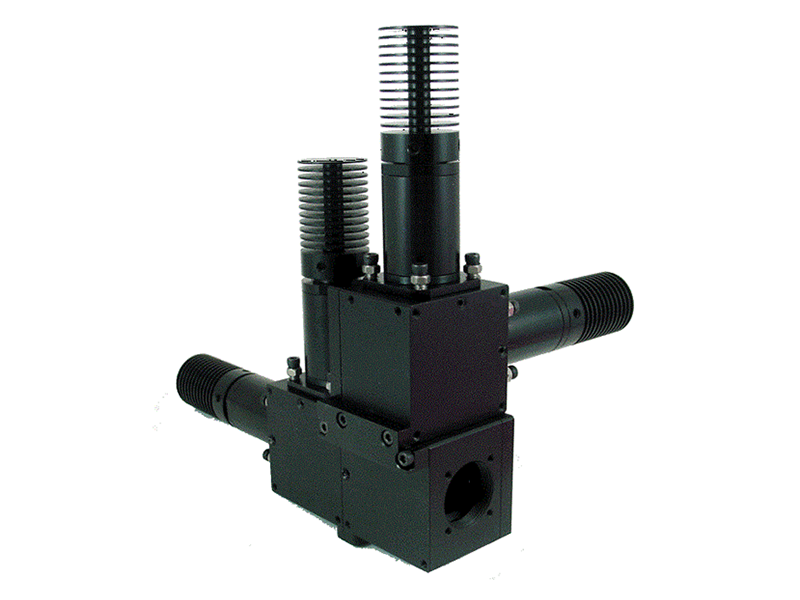

多波長コリメートLED光源

特長

• 波長とジオメトリをカスタムで再構成可能
• 2～8個（またはそれ以上）のLEDエミッタ、UV / VIS / NIR
• 可動部なし
• コリメートビーム（オプションのライトガイドアダプター使用時）
• 顕微鏡アダプター（オプション）

重要：

• ①
  LEDは定電流源でのみ駆動可能であり、電圧源（例：バッテリ、AC/DC電源など）では駆動できません。
• ②
  LEDに電流を流す前に、必ずLEDの定格電流を確認し、LEDの定格電流を超える電流を流さないように注意してください。

---

分類

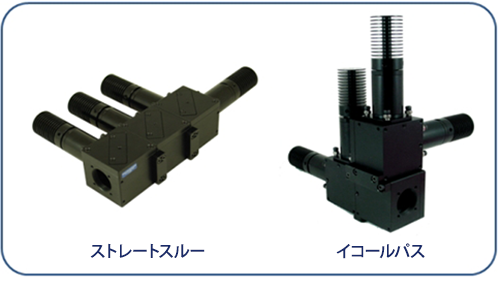

多波長コリメートLED光源は、以下の写真のように構成形状によって大きく2つのグループに分類されます。

---

ストレートスルー タイプ

Step-1：

波長と出力に基づき、ご希望のコリメートLED光源（最大8波長/以上）をアプリケーションの特定の要件に従って選択します。
現在、Mightex Systems社の多波長ビームコンバイナで直接結合できるのは22mm径のコリメートLEDのみで、11mm径のコリメートLEDはアダプタを使用してビームコンバイナに取り付け、結合することができます。

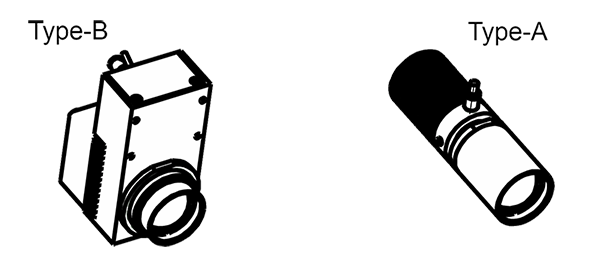

低出力コリメートLED（例：5W以下）はType-Aパッケージ、高出力コリメートLED（例：7W以上）はType-Bパッケージ（冷却ファン付き）となっており、以下のようなパッケージとなっています。

Step-2：

選択したコリメートLEDを波長の長いものから短いものに順に並べます。
例：以下の4つのLEDを選択することができます。

• ①
  LED#1, 740nm, 1W, Type-A
• ②
  LED#2, 590nm, 10W, Type-B
• ③
  LED#3, 530nm, 15W, Type-B
• ④
  LED#4, 470nm, 5W, Type-A

Step-3：

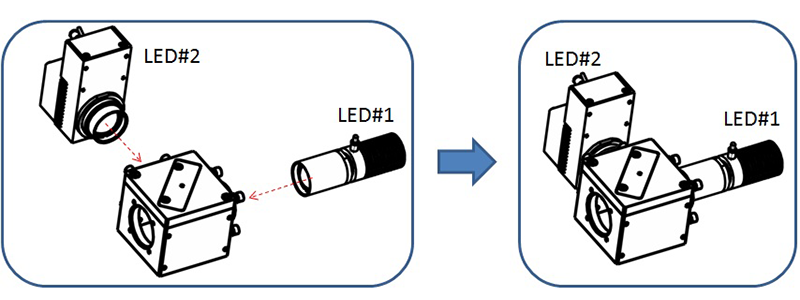

LED#1とLED#2（長波長のLED2つ）を、適切なビームコンバイナを選択して結合します。
この例では、LCS-BC25-0660 (またはLCS-BC25-0685) を使用して、LED#1 (740nm) とLED#2 (590nm) を結合することが可能です。
結果は以下のようになります。

Step-4：

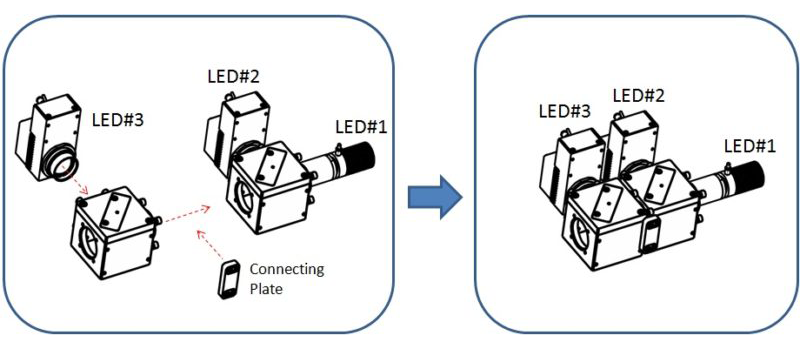

2つ目のビームコンバイナを選択し、LED#3をサブアセンブリに追加します。
コネクティングプレート（P/N: ACC-BC25-CP-01/02/03）を使用して、2つのビームコンバイナを固定します。
ここでは、ビームコンバイナLCS-BC25-0560を使用して、LED#3（530nm）をサブアセンブリに追加することができます。
結果は以下のとおりです。

Step-5：

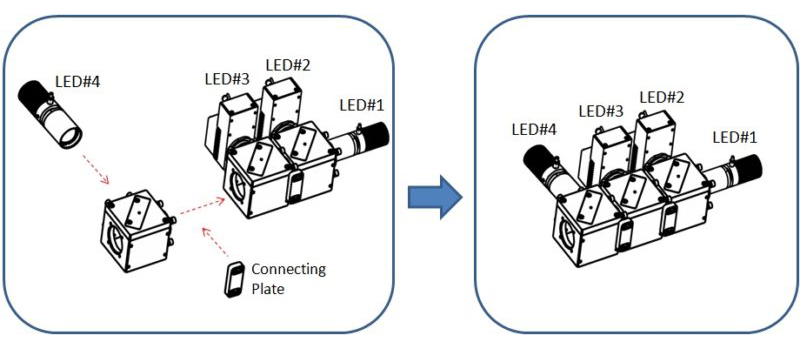

LED#4をサブアセンブリに追加するために、3番目のビームコンバイナを選択します。

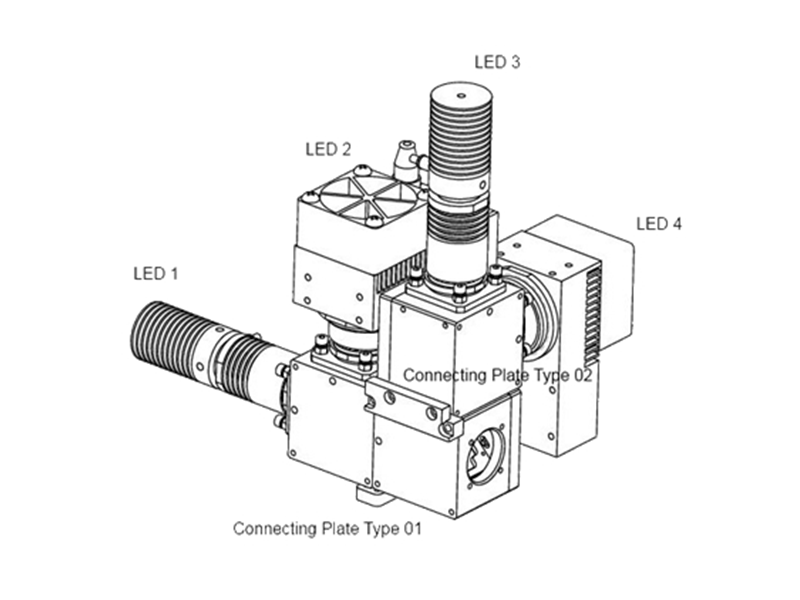

第2コネクティングプレート（P/N：ACC-BC25-CP-01）を使用して、ビームコンバイナ（LED#4も含む）をサブアッセンブリに取り付けます。
ここでは、ビームコンバイナLCS-BC25-0505を使用して、LED#4（470nm）をサブアセンブリに追加することができます。
結果は以下のようになります。

これで4つのLEDがうまく組み合わされ、コリメートされた出力ビームを形成することができました。
次のステップは、オプションで、(a) 多波長コリメートLEDをさらに顕微鏡に接続する場合 (b) 組み合わせたLEDビームをさらにライトガイドに接続する場合です。

Step-6（オプション）：

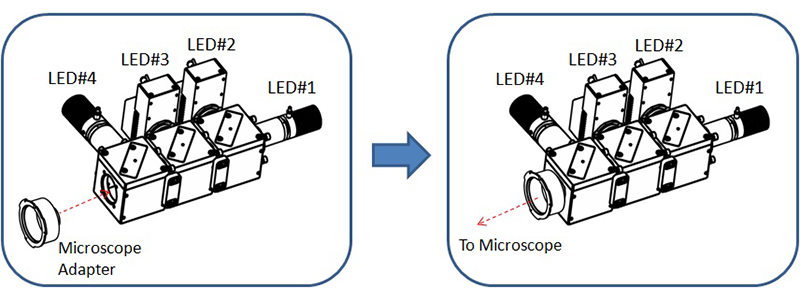

(a)多波長コリメートLEDは、顕微鏡アダプターを使用して顕微鏡に取り付けることができます。
　 結果は下図のようになります。

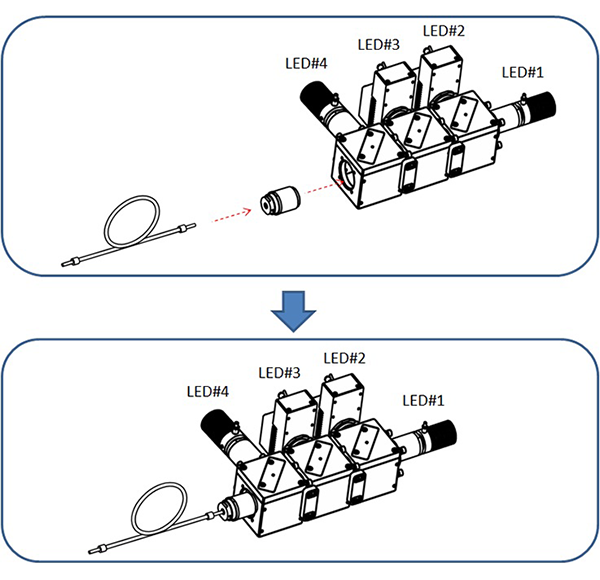

(b)ライトガイドアダプターを追加して、接続されたコリメートLEDビームをライトガイドに結合することができます。

---

イコールパスタイプ

Step-1：

波長と出力に基づき、ご希望のコリメートLED光源（最大8波長/以上）をアプリケーションの特定の要件に従って選択します。
現在、Mightex Systems社の多波長ビームコンバイナで直接結合できるのは22mm径のコリメートLEDのみで、11mm径のコリメートLEDはアダプターを使用してビームコンバイナに取り付け、結合することができます。
低出力コリメートLED（例：5W以下）はType-Aパッケージ、高出力コリメートLED（例：7W以上）はType-Bパッケージ（冷却ファン付き）となっており、以下のようなパッケージとなっています。

Step-2：

選択したコリメートLEDを波長の長いものから短いものに順に並べます。
例：以下の4つのLEDを選択することができます。

• ①
  LED#1, 740nm, 1W, Type-A
• ②
  LED#2, 590nm, 10W, Type-B
• ③
  LED#3, 530nm, 15W, Type-B
• ④
  LED#4, 470nm, 5W, Type-A

ここで、LED#1とLED#2を1つのグループ (「グループ-1」)に、LED#3とLED#4をもう1つのグループ (「グループ-2」) にします。

Step-3：

適切なビームコンバイナを選択し、グループ-1（LED#1とLED#2、長波長のLED2つ）を結合します。
この例では、LCS-BC25-0660 (またはLCS-BC25-0685) を使用して、LED#1 (740nm) とLED#2 (590nm) を結合することが可能です。
結果は以下のようになります。

同様に、適切なビームコンバイナを選択して、グループ-2（LED#3とLED#4、短波長のLED2つ）を組み合わせます。
この例では、LCS-BC25-0515 (またはLCS-BC25-0495) を使用して、LED#3 (530nm) とLED#4 (470nm) を結合することができます。

Step-4：

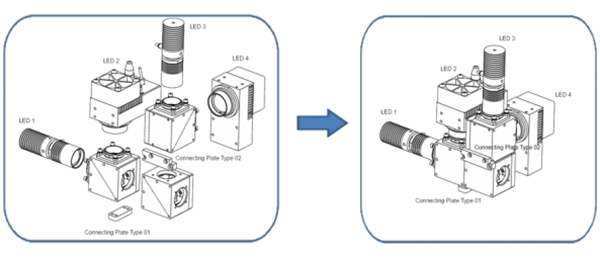

第3のビームコンバイナを選びます。
（例：LCS-BC25-0550、グループ1とグループ2を1つの大きなアセンブリにまとめます。）

これで、4つのLEDがうまく組み合わされ、コリメートされた出力ビームが形成されました。
次のステップはオプションで、多波長コリメートLEDをさらに顕微鏡に接続したい場合にのみ適用されます。

Step-5（オプション）：

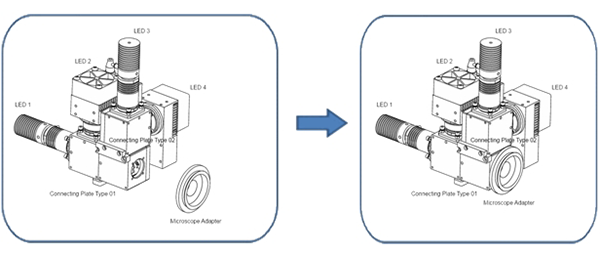

多波長コリメートLEDは、顕微鏡アダプターを使用して顕微鏡に取り付けることができます。

プロセス完了

---
