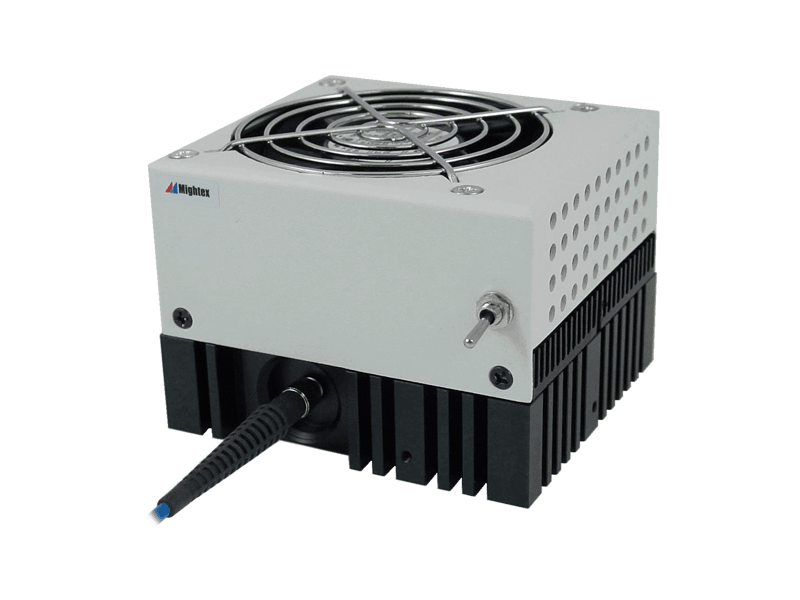

多波長ファイバー結合型LED光源（最大8波長対応）
WFCシリーズ多波長ファイバー結合型LED光源は、最新のLED技術とMightex Systems社独自のビーム結合・カップリング光学系によって実現されています。最大の効率で最大 8個のLEDが1本のマルチモードファイバーにコヒーレントに結合されます。各LEDは個別 または同時に電源を供給することができ、調整可能なスペクトルを生成します。
光源は、標準型と高出力型の2種類を用意しています。
標準型では、ニュートラルビームコンバイナが使用されます。
標準型は、低コストで最も自由度の高い波長プランが可能というメリットがあり、どのような波長でも白色でも組み合わせることができます。
しかし、できるだけ高い出力が必要な用途では、高効率のダイクロイックビームスプリッタを使用して異なる波長を組み合わせるハイパワー構成を選択する必要があります。
ダイクロイックビームスプリッタは、波長の組み合わせによってはカスタマイズが必要な場合があります。
高出力型のお見積もりは、波長プランの詳細をご連絡ください。

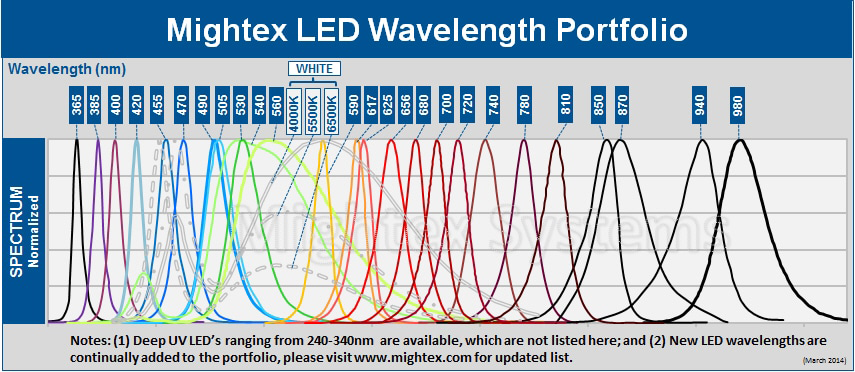

365 nmから940 nmまでの幅広いLED波長と白色を用意しています。
選択されたLEDは、工場で光源本体に取り付けられます。
ファイバーカップリングは、標準的なSMAポートを介して行われるため、お客様はアプリケーションの要件に応じて、LED光源に異なるファイバーを使用することができます。
SMA接続のファイバーパッチコードは、様々なコア径と開口数で提供されています。
4チャネル光源には5フィートの電気ケーブルが含まれ、8チャネル光源にはそのようなケーブルが2本含まれます。
ケーブルの一端には、光源に差し込むための8ピンロック式コネクタがあり、もう一端には4対の裸線端子があります。
それぞれの端子は、LEDコントローラーの別々のチャネルに接続する必要があります。
ユーザーは、Mightex Systems社のマルチチャネルLEDコントローラーや他の定電流源を使用して、取り付けたLEDを個別にまたは同時に駆動することができます。
光源には、ヒートシンク付きの冷却ファンが内蔵されています。
2つ以上の波長がフルパワーで動作している場合、過加熱によるLEDの損傷を防ぐため、LED接合部の低温を維持するためにファンをオンにする必要があります。
冷却ファンを駆動するための別電源が付属しています。

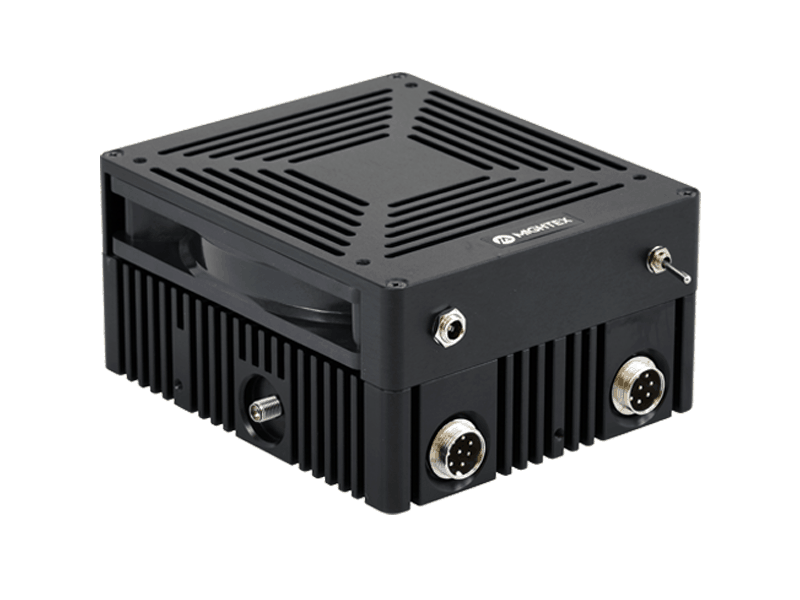

Mightex Systems社の4チャネル多波長光源は2波長と4波長、8チャネル光源は6波長と8波長で注文できます。
標準構成（8チャネル光源は効率が悪いため非対応）では、各波長の出力は総波長数に応じて低下しますが、高出力構成では波長数に応じて出力はあまり変化しません。

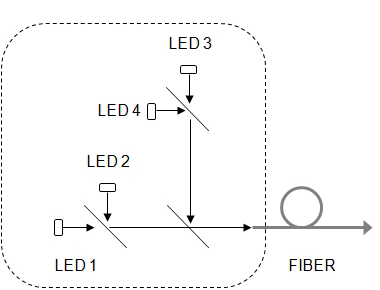

図
特長
- 2、4、6、8個のLEDを1つのファイバー出力にまとめることができる
- 光路上に可動部がない
- SMAコネクター付きファイバーに交換可能
- LEDの独立した同時制御が可能
- 高効率のダイクロイックビームコンバイナ
- 利用可能な波長範囲が広い：UV / VIS / NIRおよび白色
- 強度を最大限に安定させる冷却ファン
- オプションのマルチチャネルLEDコントローラー
アプリケーション
- オプトジェネティクス
- 汎用光源
- 顕微鏡用イルミネーター
- 高速スペクトル調整
仕様
高出力型
| LEDコード | 波長(nm) | LEDの動作 電流(mA) |
LEDの動作 電圧(V) |
参考放射束 (mW) ※1 2 波長 |
参考放射束 (mW) ※1 4 波長 |
参考放射束 (mW) ※1 6 or 8 波長 |
|---|---|---|---|---|---|---|
| 0365 | 365 | 1000 | 3.65 | 3.6 (7.2) | 3.2 (6.4) | 2.9 (5.8) |
| 0380 | 380 | 1000 | 3.2 | 2.3 (4.6) | 1.9 (3.8) | 1.7 (3.4) |
| 0385 | 385 | 1000 | 3.65 | 4.8 (9.6) | 4.3 (8.6) | 3.9 (7.8) |
| 0390 | 390 | 1000 | 3.1 | 4.8 (9.6) | 4.3 (8.6) | 3.9 (7.8) |
| 0395 | 395 | 1000 | 3.1 | 5.1 (10.2) | 4.1 (8.2) | 3.7 (7.4) |
| 0400 | 400 | 1000 | 3.8 | 4.4 (8.8) | 4.0 (8.0) | 2.0 (4.0) |
| 0405 | 405 | 1000 | 3 | 6.2 (12.4) | 5.0 (10.0) | 4.5 (9.0) |
| 0410 | 410 | 1000 | 3 | 6.2 (12.4) | 5.0 (10.0) | 4.5 (9.0) |
| 0415 | 415 | 1000 | 3 | 6.1 (12.2) | 4.9 (9.8) | 4.4 (8.8) |
| 0420(discontinued) | 420 | 500 | 3.8 | 1.6 (3.2) | 1.4 (2.8) | 1.3 (2.6) |
| 0420(discontinued) | 420 | 1000 | 3.8 | 4.1 (8.2) | 3.4 (6.8) | 3.1 (6.2) |
| 0425 | 425 | 1000 | 3 | 5.3 (10.6) | 4.3 (8.6) | 3.8 (7.6) |
| 0455 | 455 | 1000 | 3.9 | 5.6 (11.2) | 5.1 (10.2) | 4.5 (9.0) |
| 0470 | 470 | 1000 | 3.9 | 6.0 (12.0) | 5.4 (10.8) | 4.9 (9.8) |
| 0490 | 490 | 350 | 3.5 | 3.0 (6.0) | 2.4 (4.8) | 2.0 (4.0) |
| 0505 | 505 | 1000 | 3.9 | 2.8 (5.6) | 2.2 (2.2) | 1.7 (3.4) |
| 0530 | 530 | 1000 | 3.9 | 2.4 (4.8) | 2.2 (4.4) | 1.9 (3.8) |
| 0560 | 560 | 700 | 3.9 | 1.5 (3.0) | 1.3 (2.6) | 1.0 (2.0) |
| 0590 | 590 | 700 | 2.2 | 1.3 (2.6) | 1.2 (2.4) | 1.1 (2.2) |
| 0617 | 617 | 1000 | 3.9 | 5.2 (10.4) | 4.7 (9.4) | 4.2 (8.4) |
| 0625 | 625 | 1000 | 3.9 | 6.1 (12.2) | 5.5 (11.0) | 5.0 (10.0) |
| 0656 | 656 | 1000 | 2.7 | 5.2 (10.4) | 4.7 (9.4) | 4.2 (8.4) |
| 0680 | 680 | 600 | 2.7 | 1.0 (2.0) | 0.8 (1.6) | 0.5 (1.0) |
| 0700 | 700 | 500 | 2.1 | 0.4 (0.8) | 0.2 (0.4) | 90µW (180µW) |
| 0720 | 720 | 600 | 2.2 | 0.6 (1.2) | 0.4 (0.8) | 0.2 (0.4) |
| 0740 | 740 | 1000 | 2.9 | 2.4 (4.8) | 2.2 (4.4) | 1.9 (3.8) |
| 0780 | 780 | 800 | 2.5 | 1.6 (3.2) | 1.1 (2.2) | 0.7 (1.4) |
| 0810 | 810 | 800 | 2.2 | 1.0 (2.0) | 0.8 (1.6) | 0.5 (1.0) |
| 0850(discontinued) | 850, 2W | 1000 | 2.1 | 3.2 (6.4) | 2.9 (5.8) | 2.6 (5.2) |
| 0850 | 850, 3W | 1000 | 3 | 4.8 (9.6) | 4.3 (8.6) | 3.9 (7.8) |
| 0870 | 870 | 700 | 2 | 2.4 (4.8) | 2.2 (4.4) | 1.9 (3.8) |
| 0940 | 940 | 1000 | 2.1 | 3.2 (6.4) | 2.9 (5.8) | 2.6 (5.2) |
| 0980 | 980 | 500 | 1.4 | 0.3 (0.6) | 0.1 (0.2) | 80µW (160µW) |
| 6500 | glacier white 6,500K | 1000 | 3.6 | - | - | - |
| 5500 | cool white 5,500K | 1000 | 3.9 | - | - | - |
| 4000 | warm white 4,000K | 1000 | 3.9 | - | - | - |
-
①製造工程や温度、電流などの動作パラメーターにばらつきがあるため、任意のLEDの実際の出力は異なる場合があります。
仕様はガイドラインとして使用されることを意図しています。
標準型
| LEDコード | 波長(nm) | LEDの動作電流(mA) | LEDの動作電圧(V) | 参考放射束 (mW) ※1 2波長 |
参考放射束 (mW) ※1 4波長 |
|---|---|---|---|---|---|
| 0365 | 365 | 1000 | 3.65 | 1.7 | 0.8 |
| 0380 | 380 | 1000 | 3.2 | 1.1 | 0.4 |
| 0385 | 385 | 1000 | 3.65 | 2.3 | 1.1 |
| 0390 | 390 | 1000 | 3.1 | 2.1 | 0.8 |
| 0395 | 395 | 1000 | 3.1 | 2.3 | 1.1 |
| 0400 | 400 | 1000 | 3.8 | 1.1 | 0.5 |
| 0405 | 405 | 1000 | 3 | 2.8 | 1 |
| 0410 | 410 | 1000 | 3 | 2.8 | 1 |
| 0415 | 415 | 1000 | 3 | 2.7 | 0.9 |
| 0420(discontinued) | 420 | 500 | 3.8 | 0.8 | 0.4 |
| 0420 | 420 | 1000 | 3.8 | 1.8 | 0.5 |
| 0425 | 425 | 1000 | 3 | 2.4 | 0.9 |
| 0455 | 455 | 1000 | 3.9 | 2.7 | 1.3 |
| 0470 | 470 | 1000 | 3.9 | 2.9 | 1.4 |
| 0490 | 490 | 350 | 3.5 | 1.4 | 0.6 |
| 0505 | 505 | 1000 | 3.9 | 1.4 | 0.6 |
| 0530 | 530 | 1000 | 3.9 | 0.8 | 0.4 |
| 0560 | 560 | 700 | 3.9 | 0.7 | 0.3 |
| 0590 | 590 | 1000 | 3.9 | 0.6 | 0.3 |
| 0617 | 617 | 1000 | 3.9 | 2.5 | 1.2 |
| 0625 | 625 | 1000 | 3.9 | 2.5 | 1.2 |
| 0656 | 656 | 1000 | 2.7 | 2.5 | 1.2 |
| 0680 | 680 | 600 | 2.7 | 0.5 | 0.2 |
| 0700 | 700 | 500 | 2.1 | 0.2 | 90µW |
| 0720 | 720 | 600 | 2.2 | 0.3 | 0.1 |
| 0740 | 740 | 1000 | 2.9 | 1.2 | 0.7 |
| 0780 | 780 | 800 | 2.5 | 0.7 | 0.3 |
| 0810 | 810 | 800 | 2.2 | 0.5 | 0.2 |
| 0850 | 850 | 1000 | 2.1 | 1.5 | 0.7 |
| 0870 | 870 | 700 | 2 | 1.1 | 0.5 |
| 0940 | 940 | 1000 | 2.1 | 1.5 | 0.7 |
| 0980 | 980 | 500 | 1.4 | 0.1 | 70µW |
| 6500 | glacier white 6,500K | 1000 | 3.6 | 1.2 | 0.6 |
| 5500 | cool white 5,500K | 1000 | 3.9 | 1.2 | 0.6 |
| 4000 | warm white 4,000K | 1000 | 3.9 | 1.2 | 0.6 |
-
※1製造工程や温度、電流などの動作パラメーターにばらつきがあるため、任意のLEDの実際の出力は異なる場合があります。
仕様はガイドラインとして使用されることを意図しています。
梱包リスト
標準的なパッキングリスト：
-
①WFCシリーズLED光源
-
②ACC-FCS-C05ケーブル（4チャネルWFC用）1本 または、ACC-FCS-C05ケーブル（8チャネルWFC用）2本
注：ファイバーパッチコードは別途こちらで注文する必要があります。
技術資料
重要：
(1) LEDは定電流源でのみ駆動でき、電圧源（例：バッテリ、AC/DC電源など）では駆動できません。
(2) LEDに電流を流す前に必ずLEDの定格電流を確認し、LEDの定格電流を超える電流を流さないように注意してください。
