波長スイッチ型LED光源

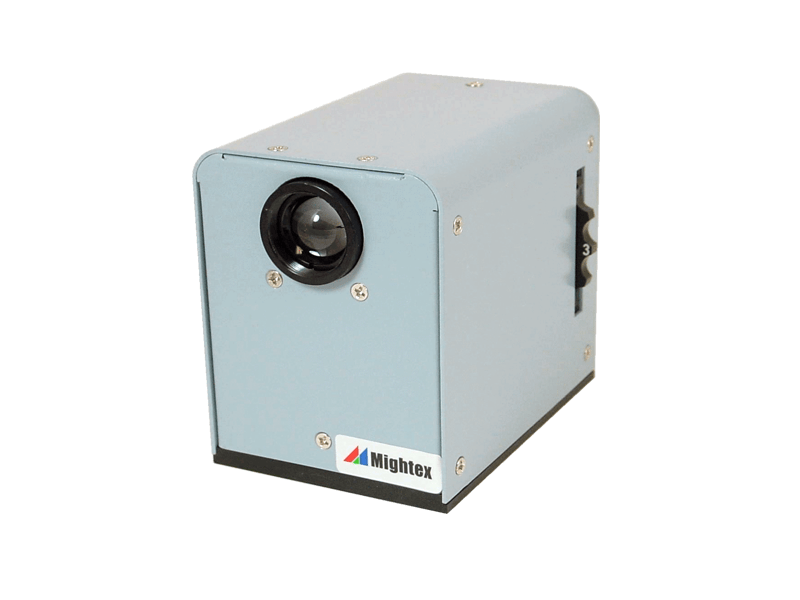

WLS-23-A: Mightex WheeLED™波長スイッチ型LED光源（DUV-VIS-NIRモデル）
WLS-22-A: Mightex WheeLED™波長スイッチ型LED光源（VIS-NIR モデル）は、異なる波長および/または白色LED光源を手動で切り替えることができます。
-
①ブランクシャーシ（型番：WLS-23-A or WLS-22-A）から始めます。
このシャーシには最大9個のLEDを追加できます。 -
②標準のオープンワイヤ（LED+ および LED-）ケーブルを選択するか、2ピンエアロ接続ケーブルにアップグレードしてください。
（BLS-1000-2またはBLS-SA02/04-US LEDコントローラーに接続する場合は、接続オプションが必要です。） -
③WheeLEDに最大9個のLEDエミッタ（型番：WLS-LED-xxxx-xx）を追加できます。
特長
- 波長 / 色の切り替えが可能
- 最大9個のLEDエミッタ
- UV / VIS / NIR、白色など、幅広い波長に対応
- 標準22mm径コリメート光学系
- 集光モジュール（オプション）
- ファイバーカップリング光学部品（オプション）
- ライトガイド結合光学系（オプション）
- LEDコントローラー（オプション）
アプリケーション
- 汎用光源
- 顕微鏡照明
- ファイバー＆ライトガイドカップリング
製品詳細
多くのアプリケーションでは、波長切り替えが可能な光源が必要です。
例えば、視覚のアプリケーションでは、異なる種類のオブジェクトに対して最適なコントラストを得るために、異なる照明波長が必要とされることがあります。
Mightex WheeLED™波長スイッチ型LED光源は、異なる波長および / または白色LED光源を手動で切り替えることができます。
ユーザーは、幅広い波長と白色LEDから選択することができます。
選択されたLEDは工場で光源のシャーシに取り付けられます。
ユーザーは手動でハンドホイールを回すことで、取り付けられたLEDを切り替えることができます。
高NA非球面コリメート光学系が含まれており、精密なコリメーションと高い光透過率を実現しています。
光学系のクリアアパーチャは直径22mmです。
ファイバー/ライトガイドの結合やその他の機能のために、他のオプションの光学系も追加することができます。
光源には5フィート（約150cm）の電気ケーブルが含まれ、一端には光源に差し込むコネクターがあり、もう一端には2つの裸線端子があります。
光源は、Mightex LEDコントローラーまたは他のLEDコントローラーと電流源で駆動できます。
常に1つの波長のみが電源に接続されるため、必要な駆動チャネルは1つだけです。
スイッチング中に潜在的な損傷を防止するために、光源には過電流保護機能が組み込まれています。
オプションの集光モジュールをLEDコリメーターの前面に取り付けることで、LEDエミッタのイメージである狭いスポットに光を集光することができます。
オプションのライトガイドアダプターを使用すれば、下の写真のようにLED光をライトガイドに接続することもできます。
WheeLEDを注文するには？
-
①WheeLED波長スイッチ型LED光源は、メインシャーシ（型番: WLS-23-A or WLS-22-A）から構成されています。
このシャーシに最大9個のLEDを追加できます。 -
②ご希望のLEDエミッタ（型番: WLS-LED-xxxx-xx）を9個までWheeLEDに追加してください。
-
③チェックアウトの際、備考欄に各波長のハンドホイールの位置を記入してください。
例：ポジション#1：470nm、ポジション#2：365nm、ポジション#6：530nm
仕様

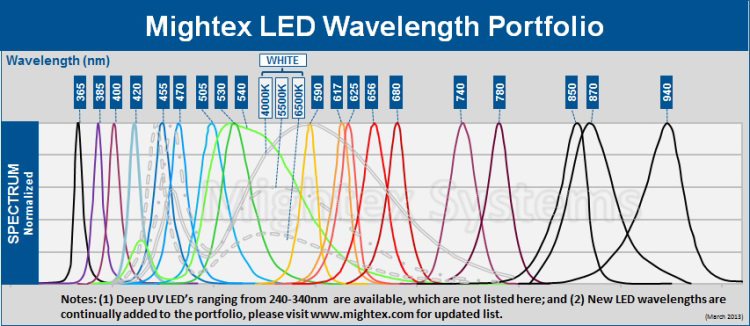

以下のLEDモジュールを最大9個まで光源シャーシに取り付け可能で、カスタム選択も可能です。
| 型番 | 波長 (nm) |
発散半角 (deg) |
LEDの動作 電流 (mA) |
LEDの動作 電圧 (V) |
参考出力 ※1 (mW) |
|---|---|---|---|---|---|
| WLS-LED-0340-02 | 340 | 3.4 | 350 | 4.3 | 23 |
| WLS-LED-0365-04 | 365 | 3.4 | 1000 | 3.65 | 350 |
| WLS-LED-0385-04 | 385 | 3.4 | 1000 | 3.65 | 500 |
| WLS-LED-0400-01 | 400 | 2.5 | 350 | 3.5 | 100 |
| WLS-LED-0400-04 | 400 | 1.7 | 1000 | 3.5 | 750 |
| WLS-LED-0405-03 | 405 | 1.7 | 1000 | 3 | 325 |
| WLS-LED-0410-03 | 410 | 1.7 | 1000 | 3 | 315 |
| WLS-LED-0415-03 | 415 | 1.7 | 1000 | 3 | 310 |
| WLS-LED-0420-03 | 420 | 1.7 | 1000 | 3 | 310 |
| WLS-LED-0425-03 | 425 | 1.7 | 1000 | 3 | 290 |
| WLS-LED-0455-03 | 455 | 1.7 | 1000 | 3.9 | 280 |
| WLS-LED-0470-03 | 470 | 1.7 | 1000 | 3.9 | 200 |
| WLS-LED-0490-01 | 490 | 1.7 | 350 | 3.5 | 140 |
| WLS-LED-0505-03 | 505 | 1.7 | 1000 | 3.9 | 135 |
| WLS-LED-0530-03 | 530 | 1.7 | 1000 | 3.9 | 100 |
| WLS-LED-0560-02 | 560 broadband | 1.7 | 700 | 2.9 | 180 |
| WLS-LED-0560-03 | 560 broadband | 2.2 | 1000 | 2.9 | 240 |
| WLS-LED-0590-03 | 590 | 1.7 | 1000 | 3.9 | 65 |
| WLS-LED-0617-03 | 617 | 1.7 | 1000 | 3.9 | 150 |
| WLS-LED-0625-03 | 625 | 1.7 | 1000 | 3.9 | 280 |
| WLS-LED-0656-03 | 656 | 1.7 | 1000 | 2.7 | 280 |
| WLS-LED-0680-02 | 680 | 1.7 | 600 | 2.7 | 75 |
| WLS-LED-0740-03 | 740 | 2.5 | 1000 | 2.5 | 200 |
| WLS-LED-0780-02 | 780 | 1.7 | 800 | 2.5 | 110 |
| WLS-LED-0810-02 | 810 | 1.7 | 800 | 2.2 | 120 |
| WLS-LED-0850-03 | 850, 3W | 1.7 | 1000 | 3 | 430 |
| WLS-LED-0870-01 | 870 | 1.7 | 700 | 1.9 | 110 |
| WLS-LED-0940-01 | 940 | 1.7 | 700 | 1.5 | 100 |
| WLS-LED-0940-02 | 940 | 1.7 | 1000 | 1.8 | 200 |
| WLS-LED-0980-01 | 980 | 1.7 | 500 | 1.4 | 30 |
| WLS-LED-4000-03 | warm white 4,000K | 1.7 | 1000 | 3.9 | 180 |
| WLS-LED-5500-03 | cool white 5,500K | 1.7 | 1000 | 3.9 | 170 |
| WLS-LED-6500-03 | glacier white 6,500K | 1.7 | 1000 | 3.6 | 180 |
-
※1製造工程や温度、電流などの動作パラメーターのばらつきにより、任意のLEDの実際の出力は異なる場合があります。
仕様はガイドラインとして使用されることを意図しています。
梱包リスト
-
①WheeLED™波長スイッチ型LED光源用シャーシ 1個
-
②WheeLED™波長スイッチ型LED光源用LEDモジュール（上記に装着済み）
