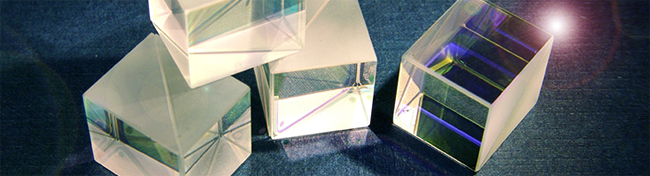

エアスペースポラライザー

エアスペースポラライザー

カルサイトポラライザに比べて、高い透過性とダメージ閾値を持ち、ブリュースタータイプのプレートポラライザのような、ビームの変位を伴うことない、高出力レーザー用ポラライザーです。

仕様

Clear Aperture size

Type 1 Type 2 Type 3
Polarization transmittance, TP > 98.0% > 97.5% > 97.0%
Contrast ratio, TP / TS > 500:1 > 500:1 > 500:1
Damage threshold @1064nm,　20ns pulse 500MW / cm2 500MW / cm2 300MW / cm2
Transmitted wavefront　distortion @633nm < 1 / 8 λ < 1 / 8 λ < 1 / 4 λ
Transmitted beam deviation < 2 arc minutes < 3 arc minutes < 3 arc minutes
Reflected beam deviation < 4 arc minutes < 4 arc minutes < 4 arc minutes
Acceptance angle +0.5° to -0.5° +0.5° to -0.5° +0.5° to -0.5°
Surface quality, scratch-dig 20 ～ 10 40 ～ 15 60 ～ 20
Surface reflectivity < 0.15% < 0.25% < 0.25%
Operating temperature range -40℃ to +70℃ -40℃ to +70℃ -40℃ to +70℃
Standard wavelength 1064 nm 1064 nm 1064 nm

技術資料

データシート
