ペンタイプ光コネクタークリーナー
NEOCLEAN-EZ

コンパクト&簡単プッシュ操作の光コネクタクリーナーが、SC/FC/ST/E2000 プラス 映像用2mmコネクタ対応、LC/MU プラス ODC対応で新登場

簡単なプッシュ動作(クリック動作)で装置などのアダプタ内フェルール端面のクリーニングができるペン型のクリーナーです。
特に小型な本体は、狭隙空間の光コネクタポート清掃が可能です。
アタッチメントを後端に装着すると、奥まった光コネクタポートも清掃できます。
付属のアタッチメントを先端に装着すれば、プラグのフェルール端面も簡単にクリーニングができます。
RoHS 指令対応製品です。

仕様

製品名 NEOCLEAN-EZ NEOCLEAN-EZ NEOCLEAN-EZ ​N​​EOCLEAN-EZ1 Plus ​N​​EOCLEAN-EZv
型番 ATC-NE-EZ1 ATC-NE-EZ2 ATC-NE-EZ3 ATC-NE-EZ1P ATC-NE-EZv
適用コネクタ MU, LC SC,  SC2, FC 放送用 ⌀2.0 mmフェルールコネクタ, SC, FC, ST, E2000 ​ODC, LC, MU, ​⌀1.25 mmフェルールコネクタ ​放送・映像用コネクタ⌀2.0 mm *1
適応端面 PC, APC PC, APC PC, APC PC, APC PC, APC
長さ 本体:104 mm
アタッチメント装着時:113 mm
アタッチメント後端装着時:167 mm
本体:104 mm
アタッチメント装着時:113 mm
アタッチメント後端装着時:167 mm
本体:109 mm
キャップ装着時:121 mm
​本体:107 mm
キャップ装着時:113 mm
本体:109 mm
キャップ装着時:121 mm
清掃エリア ⌀ 0.5 mm ⌀ 0.8 mm ⌀ 0.8 mm ​⌀0.5 mm ⌀0.6 mm
清掃回数 400 回 以上 400 回 以上 400 回 以上 400 回 以上 400 回 以上
  • *1
    対応確認済み光複合コネクター
  • LEMO製:SMPTE 304M 規格コネクター
  • 多治見製:OPS, OPC シリーズ
  • カナレ製:OC シリーズ, FC シリーズ

上記以外はお問合せください。


使用方法

使用方法

例:SMPTE 304M 規格コネクター

  • プラグ内の光コネクターフェルール端面の清掃

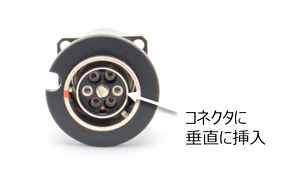

①アタッチメントを外し、ガイドをプラグに対して真直ぐ挿入します。

プラグ内の光コネクターフェルール端面の清掃-1

②本体のオレンジ色の部分を持って押し込みます。
押し込みが止まるとクリーニング終了です。

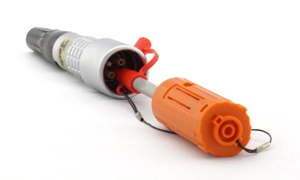

プラグ内の光コネクターフェルール端面の清掃-2

  • 光コネクターソケットの清掃

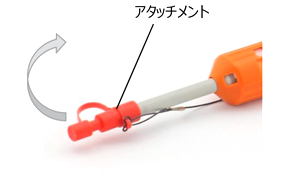

①アタッチメントのふたを外します。

光コネクターソケットの清掃-1

②アタッチメントの先端をソケットに挿入し、本体のオレンジ色の部分を持って押し込みます。
押し込みが止まるとクリーニング終了です。

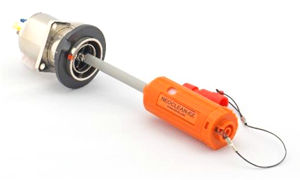

光コネクターソケットの清掃-2

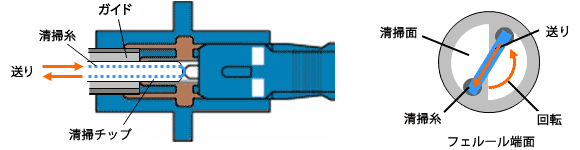

動作機構

  • プッシュ動作により清掃糸を送り、回転させフェルール端面を清掃
  • ガイドが清掃チップの保護とスムーズな光ポート挿入を補助

動作機構

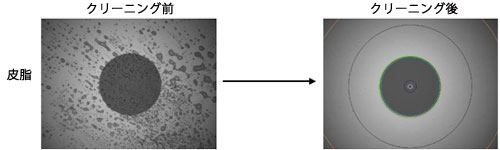

清掃性能

清掃性能

注意:本品はレンズタイプの光ポート(トランシーバ、光測定器の受信ポートなど)には使用しないでください。
