多心専用仕上げ研磨フィルム
ADS-MPOシリーズ
ADS-MPO仕上げシリカ研磨フィルムは、世界標準となったADS仕上げ研磨フィルムのノウハウをもとに多心光コネクタ専用に改良し、単心と同等の仕上がり性を持ち、さらにマルチモードファイバーの Coredip 値が “0” （凸形状）となる新世代の研磨フィルムです。
特長
光コネクター端面の最終研磨に最適

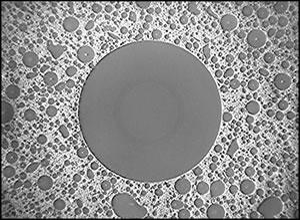

傷や汚れなしで多心光コネクターの端面を研磨できます。
また、安定した研磨力により長寿命化も同時に実現しました。
マルチモードファイバーのCoredip値 “0”
特にマルチモードファイバーにおいて、光学特性（IL / RL）に悪影響を及ぼすコアの凹み（Coredip）を無くし、凸形状に研磨可能です。
単心コネクター並みの低反射を実現
ADS フィルムで培った砥粒精製技術により、加工変質層を極限まで抑制したことで、多心光コネクターでも単心並みの低反射を実現できます。
仕様
| タイプ | MPOコネクタ用仕上げ研磨フィルムADS-MPO |
|---|---|

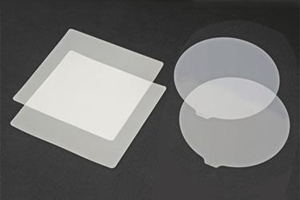

| 標準サイズ | 丸型（Disk type) ：127mm（5inch）dia.（100枚/set） 角型（Square type) ：140mm（5.5inch）×140mm（5.5inch）（100 枚/set） |
| フィルム色 | 白色半透明 （表裏の識別のため、丸型は外周部、角型は隅に一カ所 “MPO” の刻印） |
| ベース厚 | 75µm（3mil） |
| 適用フェルール | 心数：各種適用可、材質：PPS、角度：0deg / 8deg |
| 適用ファイバー | マルチモード： OM1、OM2、OM3、OM4、GI50、GI62.5、他 シングルモード： OS1、OS2、SM、他 |

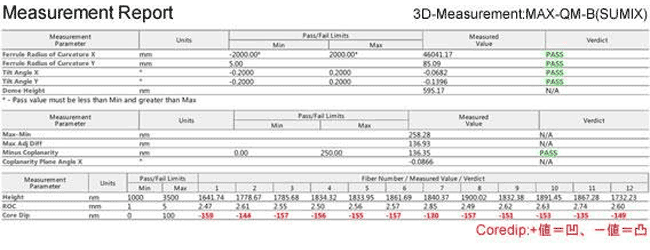

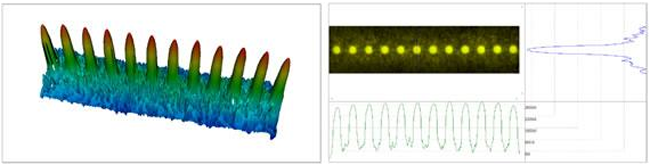

測定データ
ATP-3000研磨機による研磨工程の例【SM/MM、12心/24心、各共通】
| 行程名 | 研磨フィルム / 研磨液 | 時間（秒） | |
|---|---|---|---|
| 1 | 接着剤除去 | AAS-GC16A-R140-12 / Water | 30 (15 + 15) |
| 2 | 平面加工 | AAS-GC03A-R140-12 / Water | 30 |
| 3 | ファイバー突出 | AAS-RFZZA-140-140 / AMS-EHZZ-1L | 120～240 |
| 4 | 仕上げ | ADS-MPO-140 / Water | 15 |
| 5 | 端面清掃 | AAS-RFZZA-140-140 / Water | 30 |
