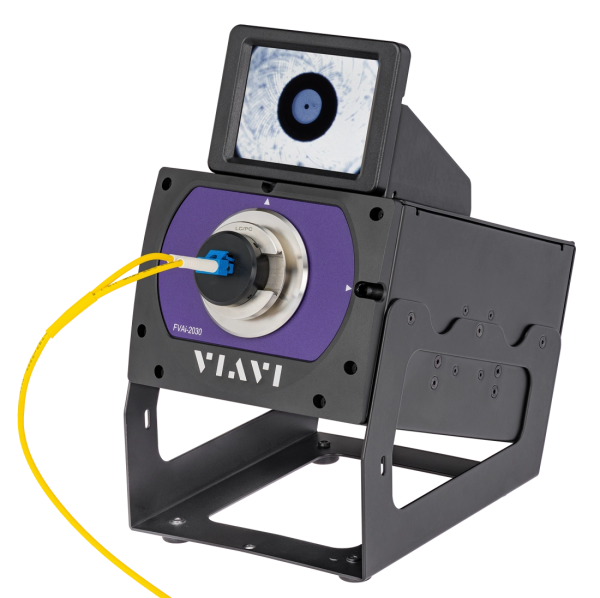

ベンチトップ型 光コネクタ端面検査機
FVDi / FVAi シリーズ
FVDi / FVAi シリーズ は、PC対応のベンチトップ型光コネクタ端面検査機です。
対応ソフトウェアFiberChekPROには、光コネクタ端面の画像を取り込み、画像解析により光コネクタ端面の傷、ピット痕／欠け、汚れを判別し、合否判定す機能が付いています。
また、HTML、PDF形式でのレポート作成機能もあり、情報共有も容易です。
特長
- 自動判定ソフトFiberChekPROが付属し、光コネクター端面状態の合否判定をサポート※
- ラインアップの豊富なアダプターを使用することにより、様々なコネクターの観察に対応
- 3.5インチのLCDモニターを搭載。PC不要の検査機単体で端面検査が可能。
- 外部への映像出力ポートとしてVGA端子を搭載。従来のUSBポート経由でWindowsPCでの動作も可能。
-
※本ソフトウェアの判定は、判定をサポートする機能であり、判定結果を保証するものではありません。
ラインアップ・仕様
| モデル | FVDi-2400 | FVDi-2400-L | FVAi-2030 | FVAi-2400 | FVAi-2400-L |
|---|---|---|---|---|---|
| 倍率 | 400倍 | 400倍 | 30倍 | 400倍 | 400倍 |
| 焦点合わせ | 手動 | 手動 | 自動 | 自動 | 自動 |
| その他 | ー | 長焦点レンズ搭載 （MPOピン有コネクタの 検査が可能） |
ー | ー | 長焦点レンズ搭載 （MPOピン有コネクタの 検査が可能） |
共通仕様
| サイズ |
FVAiシリーズ：176 × 135 × 214 mm FVDiシリーズ：176 × 135 × 232 mm |
|---|---|
| 重量 | 約 3 kg |
| 電源 | ACアダプター |
| ディスプレイ | 3.5 インチ LCD モニター |
| 接続 | USB |
|---|---|
| 端面合否判定機能 | あり |
| 標準付属品 |
■ ⌀2.5mm フェルール用アダプタ ×1 ■ FiberChekPRO インストール CD ×1 ■ USB 2.0 接続ケーブル ×1 ■ ACアダプター ×1 ■ 製品取扱説明書 英文 ×1 |
-
※当該製品群の仕様は予告なく変更となる可能性がございます。
