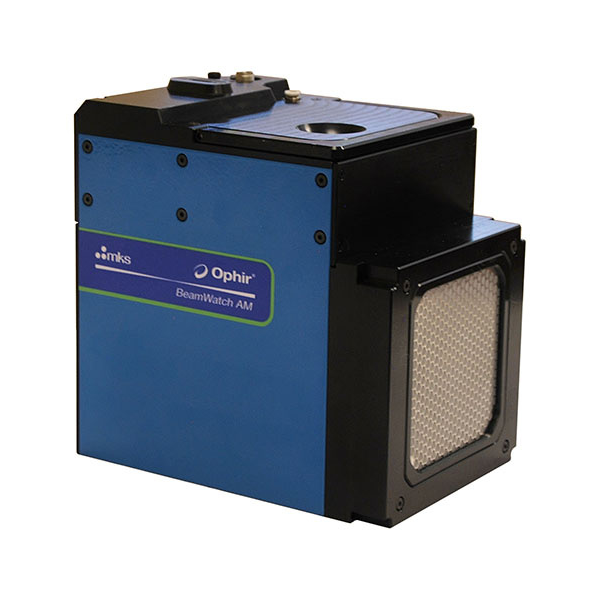

ビームプロファイリングシステム(アディティブマニュファクチャリング向け)

BeamWatch AM ビームウォッチ AM は、レーザーを使用したアディティブマニュファクチャリング、または 3D プリンタシステム用の重要なレーザービームパラメーターを測定するために設計されました。

BeamWatch AM ビームウォッチ AM は、カメラの視野(FOV)内のビーム集光曲線に沿った複数のプロファイルの同時計測が可能です。
リアルタイム測定では各ビデオレートで以下の値を測定します:

  • ウエスト(集光スポット)幅と位置
  • 焦点シフト
  • 重心
  • M2 または K
  • 拡がり角
  • BPP
  • レイリー長
  • 平均パワー

リアルタイム計測しているため、レーザー始動時からの焦点シフトの計測が可能です。
BeamWatch AM ビームウォッチ AM 測定技術は、ビームが媒体を通って伝播する際に発生する空気中の酸素および窒素分子によるレーザー光のレイリー散乱に基づいています。この散乱光の測定は、観察する視野方向のレーザービームの状態を、スリットスキャンと同等の計測結果で表示させます。散乱光は、従来の CCD カメラおよび画像キャプチャシステムを使用して測定されます。BeamWatch AM ビームウォッチ AM には、ビーム空間測定に必要な CCD カメラと、NIST トレーサブルのパワーセンサーが搭載されており、レーザーパワー密度の解析が可能となります。
カメラは同時にリアルタイムでビームの近/焦点/遠視野を含むビーム集光曲線を表示します。この測定技術には、ISO 11146 規格に準拠した伝搬測定およびM2測定が含まれています。さらに、すべての測定がリアルタイムで行われるため、起動直後に発生するフォーカルシフトの計測を可能にしています。

仕様

波長 1060 ~ 1080 nm
最小集光スポット径 50 µm
パワーレンジ 30 ~ 1000 W
パワー密度 1.5 MW / CM2 (50 µm @ 30 W)
ビームプロファイリング ISO11146 準拠
パワーメーター NIST トレーサブル校正 ± 3%

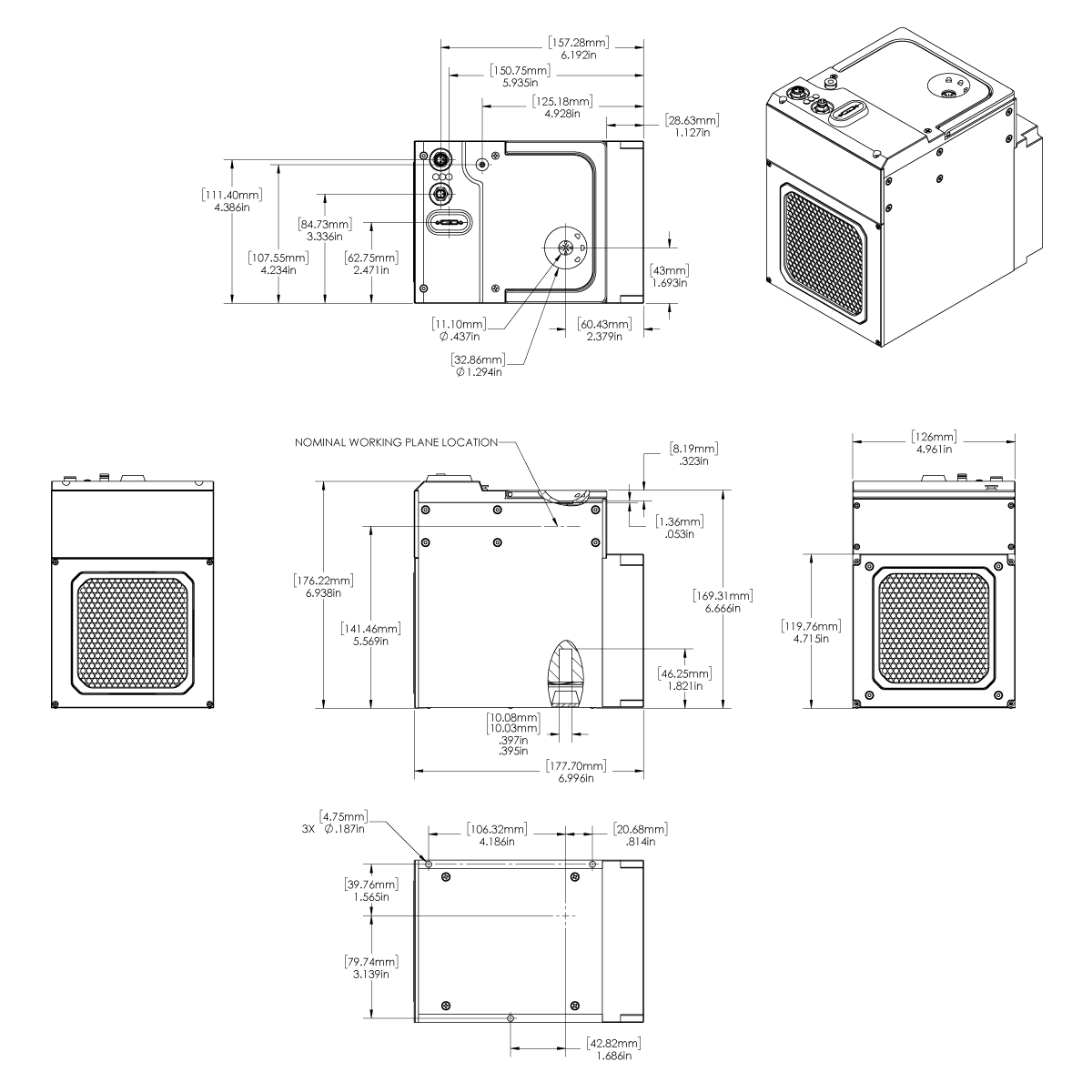

外形寸法図
