レーザーパルス波形測定用
高速フォトディテクター

フォトダイオードセンサーを採用した小型設計のレーザー波形計測用ディテクターです。
高速応答と広波長計測範囲が特長です。

オシロスコープに接続してレーザーのパルス波形が瞬時に計測できます。
ディテクタに反射光などの微弱光を入射させ本体をオシロスコープに接続すれば、光の強度の時間的変化を簡単に確認することが可能です。
大きなビーム径や拡がり角のレーザー計測用として最適です。
InGaAs センサーを使用した 900~1700nm 対応品も新発売しました。

仕様

Detector Type UV-Si  UV-Si  Si  InGaAs InGaAs
Model *1 FPS-1 FPD-UV-3000 FPD-VIS-300 FPD-IG-175 FPD-IG-25
FPS-1 FPD-UV-3000 FPD-VIS-300 FPD-IG-175 FPD-IG-25
Responsivity
(Irradiance) at Peak
Wavelength [V/(W/cm2)]
0.18 1.5 31 x 10-3 4.3 x 10-3 0.19 x 10-3
Bias Voltage [VDC] 12 24 9 6 6
Bias Voltage Source  External
or Battery
External  Batteries Batteries Batteries
Bandwidth 233 MHz > 118 MHz > 1.2 GHz > 2 GHz > 15 GHz
Dark Current [nA] 0.3 typ,
1.0 max
< 10 < 0.1 < 2 < 3
Noise Equivalent
Power *2 [pW/√Hz]
0.05 < 0.10 < 0.01 < 0.03 20
Maximum Average
Power Input *2*3
[mW]
3 15 25 10 10
Mounting
(Tapped Holes)
1/4-20 8-32 & M4  8-32 & M4  8-32 & M4  8-32 & M4
Output Connector BNC  BNC  BNC  BNC  SMA
Accessory Threads SM-1  M20x1  M20x1  M20x1  M20x1
Version
Compliance CE,
China RoHS
CE,
China RoHS
CE,
China RoHS
CE,
China RoHS
CE,
China RoHS
Part Number 7Z02505 7Z02506 7Z02507 7Z02509 7Z02508
Rise Time/
Fall Time [nsec]
1.5 3 < 0.3 < 0.175 < 0.025
Spectral Range [nm]
(see graph below)
193-1100 193-1100 320-1100 900-1700 900-1700
Active Area
Diameter [mm]
1.02 2.55 0.4 0.1 0.032
Detector Area
[mm2]
0.8 5.11 0.13 0.0079 0.0008
Wavelength of Peak
Sensitivity [nm]
720 890 850 1600 1500
Responsivity at Peak
Wavelength [A/W]
0.45 0.58 0.5 1.1 0.95
  • *1
    All specs are with 50 ohm load
  • *2
    At wavelength of peak sensitivity
  • *3
    Maximum peak power is twice the average power for 10 nsec pulses
Fiber Adapters *4 -
see page 40
ND Attenuators *4 IS6 Integrating
Sphere Adapters -
see page 36
SC type ST type FC type SMA type ND1 nom.
X10 attenuator
ND2 nom.
X50 attenuator
For FPD For FPS-1
7Z08227 7Z08226 7Z08229 1G01236A 7Z08200 7Z08201 7Z08350 7Z08289
  • *1
    FPS-1 sensor requires also a SM1 to M20 mounting bracket adapter P/N 1G02259

特長

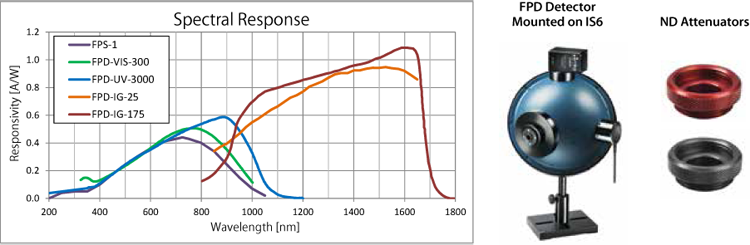

波長カーブ

  • 最短で 25psec の応答速度
  • 短パルス、長パルスの波形測定
  • 広い波長範囲:193~1700nm
  • 積分球パワーセンサーとの組み合わせで NIST トレーサブルなパワー測定とパルス波形の同時計測可能
  • 内蔵バッテリ駆動または外部AC電源
  • オプション:アッテネータおよびファイバーアダプタ

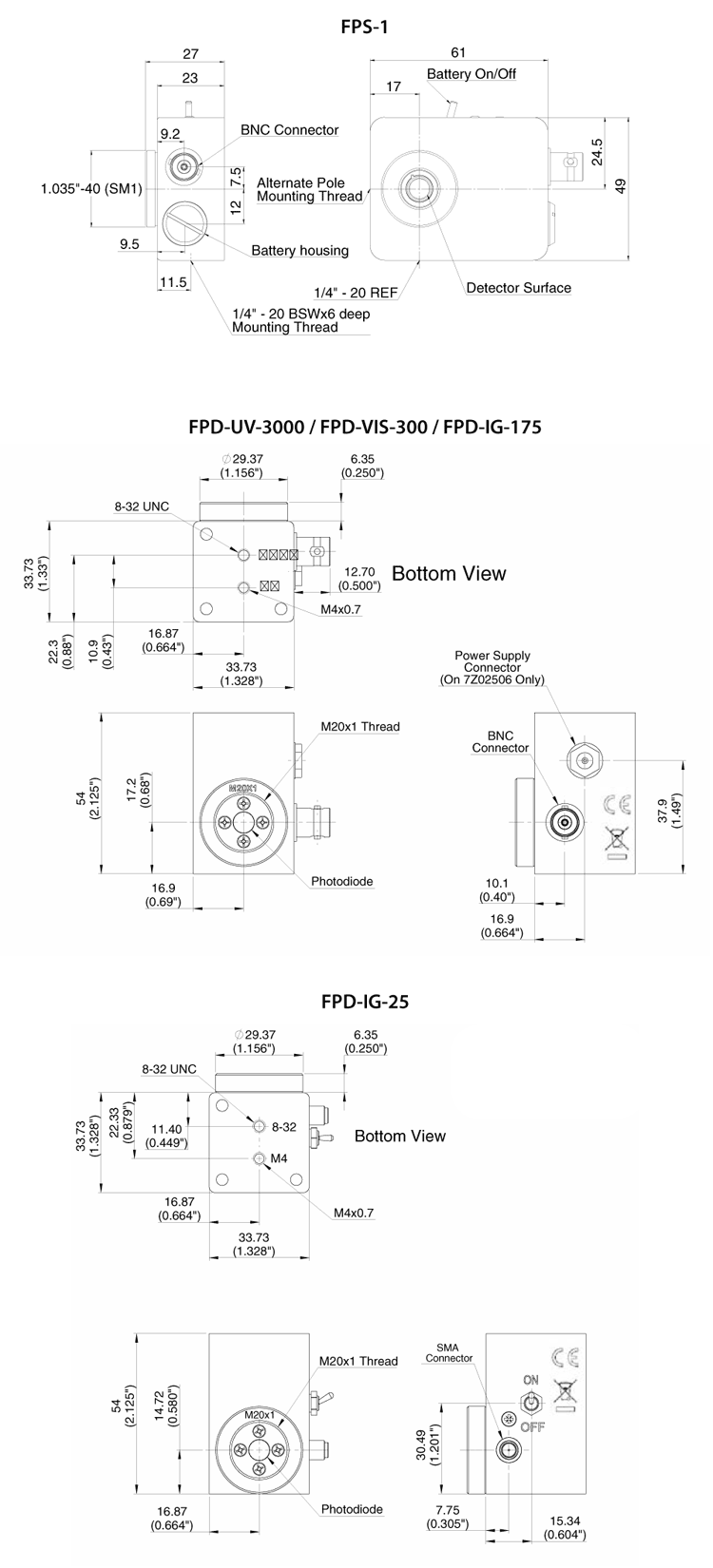

外形寸法図

外形寸法図
