16mm アパーチャ焦点可変レンズ
EL-16-40-TC
クリアアパーチャ 16mm の EL-16-40-TC は、最大径の電気式チューナブルレンズです。
- フラット形状から平凹、または平凸レンズの形状に変化します。チューニングレンジは最大で -10dpt ～+10dpt です。
- 温度ドリフトを最小化する設計と内蔵の温度センサーにより、焦点位置のドリフトを0.02 dpt /°Cまで抑制し、+/-0.05dpt (一般値) の再現性を達成します。
- 反応時間は 5 ミリ秒、そして焦点位置の安定までの時間は 25 ミリ秒です。
- EL-16-40-TC はコンパクトな OEM バージョンと、レンズマウント用ネジ溝付のインダストリアルバージョンがあります。
担当者よりひとこと
初めて焦点可変レンズをご購入されるお客様にはインダストリアル ver. をお勧めします。別売りの接続ケーブルでレンズドライバから離れた場所にレンズを設置でき、ケーブルの着脱も簡単なのでテストや試作用にも最適です！
チューニングレンジの広いモデル EL-16-40-TC-VIS-20D (+/-10dpt) は、重力の影響をより受けやすくなります。波面収差の性能がパフォーマンスに直結するマシンビジョンや顕微鏡の用途には、波面収差の良いレンズを選別したEL-16-40-TC-VIS-20D-1 シリーズ (class1 グレード) をお使いください。

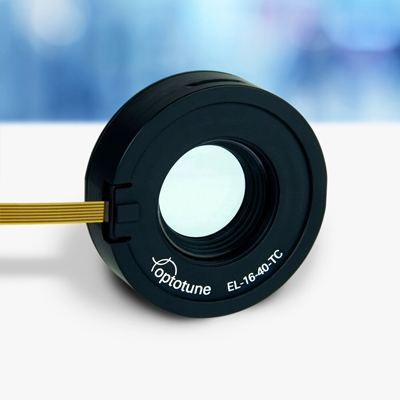

EL-16-40-TC（OEM ver.）

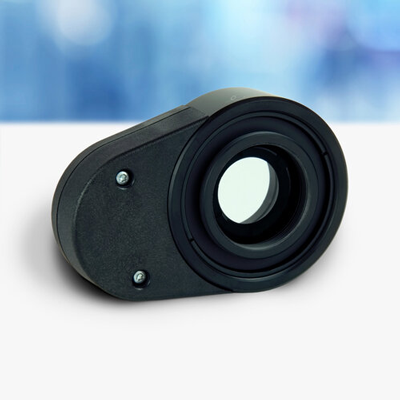

マウント用ネジ溝付 EL-16-40-TC（インダストリアル ver.）
応用が期待される分野
- マシンビジョン
- 顕微鏡
- 眼科用機器（屈折率の補正用）
仕様
EL-16-40-TC シリーズの主な仕様
| モデル *1 | 屈折力 (焦点距離)の可変範囲 | 波面収差 *2 | 上面マウントネジ | 底面マウントネジ |
|---|---|---|---|---|
| EL-16-40-TC-VIS-5D | -2 dpt (-500 mm) to 3 dpt (333 mm) | < 0.25 / < 0.5 λ | なし | なし |
| EL-16-40-TC-VIS-20D | -10 dpt (-100 mm) to 10 dpt (100 mm) | < 0.50 / < 2.5 λ | なし | なし |
| EL-16-40-TC-VIS-5D-M25.5 | -2 dpt (-500 mm) to 3 dpt (333 mm) | < 0.25 / < 0.5 λ | M25.5x0.5 オネジ | M40.5x0.5 メネジ |
| EL-16-40-TC-VIS-5D-M27 | -2 dpt (-500 mm) to 3 dpt (333 mm) | < 0.25 / < 0.5 λ | M27x0.5 オネジ | M40.5x0.5 メネジ |
| EL-16-40-TC-VIS-5D-M30.5 | -2 dpt (-500 mm) to 3 dpt (333 mm) | < 0.25 / < 0.5 λ | M30.5x0.5 オネジ | M40.5x0.5 メネジ |
| EL-16-40-TC-VIS-5D-C | -2 dpt (-500 mm) to 3 dpt (333 mm) | < 0.25 / < 0.5 λ | C-mount オネジ | C-mount メネジ |
| EL-16-40-TC-VIS-5D-M42 | -2 dpt (-500 mm) to 3 dpt (333 mm) | < 0.25 / < 0.5 λ | M42x1 オネジ | M42x1 メネジ |
-
*1EL-16-40-TC-VIS-20D には、各種のマウントネジ溝と 6 ピンヒロセコネクタ付 (インダストリアル ver.) もございます。
-
*2波面収差は、λ MS @525nm、光軸向き 垂直 / 水平で表示
技術資料
- EL-16-40-TC-5D シリーズ（通常バージョン）シリーズのデータシート
- EL-16-40-TC-20D シリーズ（チューニング +/-10dpt）のデータシート
- EL-16-40-TC ZEMAX モデル
- 焦点可変レンズの総合カタログ
