反射減衰量 (バックリフレクション) メーター
BM-1000 / BM-2000

光ファイバーの偏波消光比を容易に測定できるベンチチップ型の測定器です。

偏波方向、パワーも同時に測定できます。また、挿入損失も測定できます。

特長

  • 633~1625nm
  • 反射減衰量:最大-75dBまで測定可能
  • 広帯域SLDE光源を使用
  • 高分解能
  • 挿入損失も測定可能
  • タッチスクリーン

仕様

  • *1
    ウォーミングアップ15分後、23℃
  • *2
    LD製造メーカー、温度によって異なります。
  • *3
    SLEDで対応できない特殊波長はファブリーぺローレーザーで対応します。
  • *4
    波長、ファイバー種類によります。
  • *5
    反射確度はSLEDを使用した時のみ保証します。
  • *6
    挿入損失測定タイプのみ
  • *7
    ウォーミングアップ15分後 6時間一定温度環境下 1310nm、1550nm
  • *8
    ウォーミングアップ15分後 15分間一定温度環境下 1310nm、1550nm

注文方法

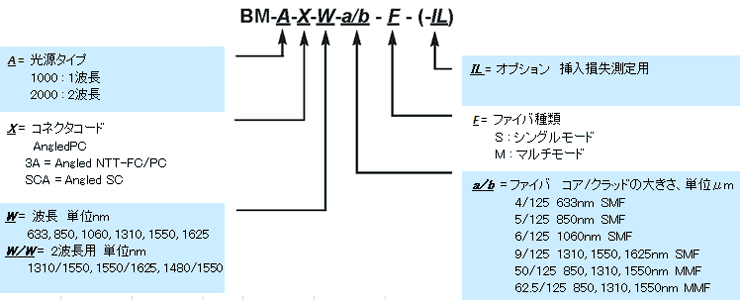

型番ご指定方法

注記

  • ※1
    マルチモードファイバー用は -30dB が最小値。マルチモード用はLED光源を使用します。
  • ※2
    シングルモードファイバー用は -70dB が最小値。ただし、FC/AngledPC、波長1310nm
  • ※3
    ファブリーぺローLDの場合は末尾に “-LD” を付加
  • ※4
    型番が不明な場合は、ご希望の仕様を列挙してお問合せください。

型番の一例

BM-1000-3A-1310-9/125-S

  • シングルモードファイバー:9/125µm
  • 光源波長:1310nm
  • コネクター:FC/AngledPC
  • ダイナミックレンジ:70dB
