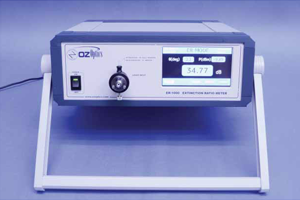

光ファイバーの偏波消光比を容易に測定できるベンチチップ型の測定器です。
偏波方向、パワーも同時に測定できます。

特長

  • 最大 50dBまで測定可能
  • 波長範囲:450~900nm, 850~1650nm, 1800~2400nm
  • 消光比確度:+/-0.15dB (30dBまで)
  • 消光比分解能:0.01dB
  • 偏向角確度:+/-0.5°
  • 偏向角分解能:0.3°
  • パワー最大 2W
  • コネクター交換可能
  • タッチスクリーン

仕様 *1

型番 ER-1000-VIS ER-1000-1290
/1650-ER=50
ER-1000-IR ER-1000-1800/2400
波長範囲 450 ~ 900 nm *2 1290 ~ 1650 nm 850 ~ 1650 nm 1800 ~ 2400 nm
消光比範囲 30dB 40 dB (1290 ~ 1650 nm) 30 dB (850 ~ 1290 nm) 30 dB
0 ~ 50 dB
(1550 nm, >-5 dBm)
35 dB (1290 ~ 1650 nm)
0 ~ 40 dB
(1550 nm, -15 ~ -5 dBm)
0 ~ 30 dB
(1550 nm, -25 ~ -15 dBm)
0 ~ 20 dB
(1550 nm, -35 ~ -25 dBm)
ダイナミックレンジ 40 dB  60 dB  47 dB  35 dB
消光比精度 ±0.5dB  ±0.15dB for ER < 30 dB *1 ±0.5 dB  ±0.5 dB
消光比分解能 0.01dB
角度精度 *3 ± 0.5 °
角度分解能 0.3 °
データ更新レート(消光比) 2.7 Hz
データ更新レート(相対光強度) 650 Hz
入力光パワー *4 50 µW ~ 1.0 mW
インターフェース USB
電圧 Universal 50/60 Hz 110/220V AC/DC 12Vアダプタ
大きさ 100 x 280 x 300 mm(ハンドル、コネクタを除く)
重量 4.1 kg
動作温度 -10 ~ 55℃
保存温度 -30 ~ 70℃
湿度 <85%, RH 結露なし -30 ~ 70℃
ディスプレイ タッチスクリーン
  • *1
    30分ウォーミングアップ後 23±2℃ 1550nm直線偏波光源と1550nmPMFマスターパッチコードで測定
  • *2
    780nm用レセプタクル MgF2両面コーティングレンズ
  • *3
    FCコネクター
  • *4
    アッテネーターなし ハイパワー測定用はアッテネーター付 20dB以上のアッテネーション用には波長指定。
    アッテネーターなしで +17dBm (50mW) 以上、3分以上測定するとディテクターを損傷することがあります。

用途

  • 光ファイバーデバイスの製造、測定
  • PMファイバーLDのピッグテール化
  • PMファイバーの融着部分の測定

注文方法

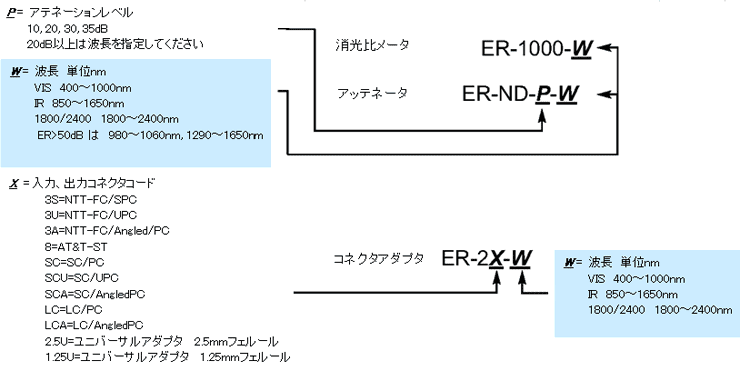

型番ご指定方法

型番の一例

ER-1000-1290/1650-ER=50

  • 波長:1290~1650nm
  • 消光比:50dB
  • 入力光パワー:1mW

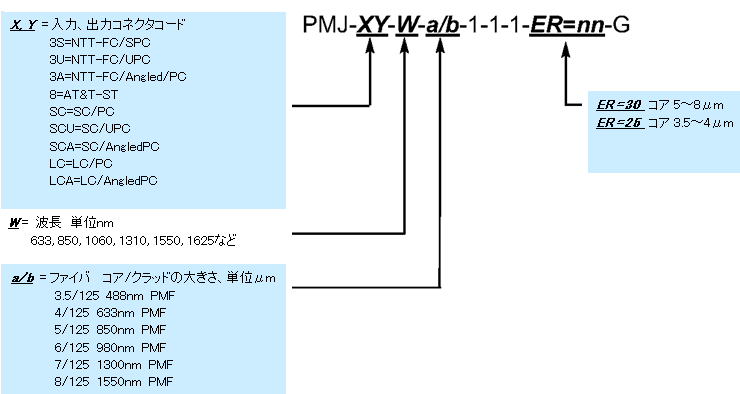

型番ご指定方法
