SN ジェネレータ
iOSNR-1000-3A

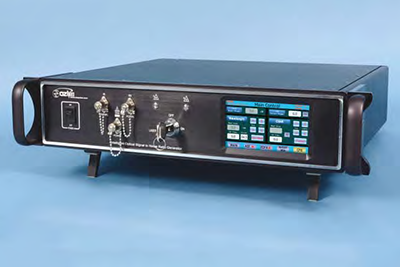

OZ Optics社のSN ジェネレータは、光信号にプログラム可能なノイズを注入し、正確な信号対雑音比を生成するための装置です。タッチパネルやコンピューターインターフェースを使用して自動制御が可能で、ITU 50Gグリッド内の任意のチャネルに波長を選択できます。出力パワーレベルもプログラム可能で、データ通信システムのOSNR測定に最適です。
この装置の特長は、ユーザーが選択可能な光信号対雑音比と出力パワーレベル、調整可能なチューナブルフィルター、タッチスクリーンによる操作、GPIBおよびイーサネットインターフェース、外部光スペクトラムアナライザー接続用のポート、EDFA増幅による直接出力、50G/100G/200G/400Gアプリケーションのサポートです。
iOSNRGは、光ファイバーネットワークテスト、ビット誤り率（BER）テスト、アイダイアグラム品質テスト、DWDMネットワークテスト、海底ネットワークテストなどに最適です。GPIB、USB、およびイーサネットインターフェースを備え、自動テストに対応しています。
特長
- ユーザー指定の光信号対雑音比を自動的に設定します。
- 可変フィルター内蔵
- ローカル操作のためのタッチスクリーンコントロール
- コンピューター制御用のGPIB およびイーサネットインターフェース
- 外部分光器接続用光ポート
- 外部フィルター提供可能
- チューナブルフィルターからの直接出力、または EDFA 増幅を使用
- 50G/100G/200G/400Gアプリケーション対応
仕様
| OSNR Range (dB) | 5 ～ 38 |
|---|---|
| OSNR 設定精度 (dB) | ± 0.5 |
| 光入力 (dBm) | > -10 |
| 光出力 (dBm) | > +8 |
| 波長 (nm) | 1529 ～ 1561.5 |
| 波長間隔 *1 (GHz) | 50 / 100 / 200 / 400 |
| ファイバー コア/クラッド (µm) | 9 / 125 |
| 電力 (W) | 80 (max.) |
| インターフェース | GPIB, USB, Ethernet |
| 電圧 (VAC) | 110 ～ 220 |
| 線幅 (Hz) | 47 ～ 63 |
| 大きさ *1*2 (L x W x H) | 390 mm x 344 mm x 86 mm |
| 重さ (kg) | 7.5 |
-
*119" 2U ラックマウントで使用可
-
*2キャリングハンドル可
用途
- 光ファイバーネットワーク試験
- BER 測定
- アイパターン測定
- DWDM ネットワーク試験
- 海底ネットワーク試験

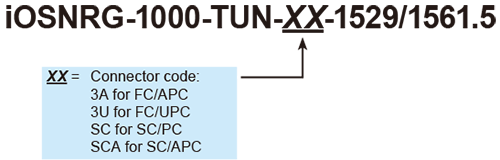

注文方法
