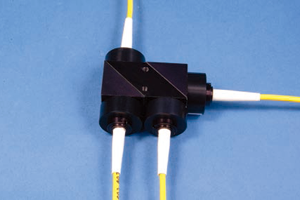

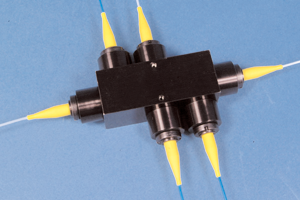

光ビームの分岐、合成にハイパワーにも耐える構造

特長

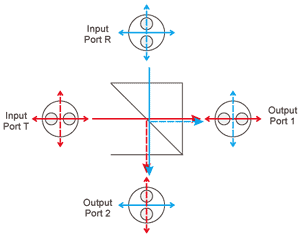

Standard orientation of polarization maintaining fibers on polarizing beamsplitters

  • ハイパワー
  • 高消光比
  • 柔軟な設計
  • 広帯域
  • 双方向
  • カスタム仕様対応
  • マルチモードファイバーでもモード無依存

仕様

分岐比 50 / 50(標準)
偏波保持ファイバー(標準)
カスタム仕様 50 / 50 ~ 95 / 5 も可能。要相談
分岐比公差 50/50 ±3%
90/10
±3%
±2%
中心波長  1550 nm (標準)
他の波長は要相談
バンド幅 中心波長の±1.5%
波長依存損失 1520~1570 nm 0.1 dB
偏波消光比 *1 630~1600 nm
400~630 nm
20 dB (最小), 23 dB (typ.)
17 dB (最小), 20 dB (typ.)
PDL ±0.25 dB
ディレクティビティ >50 dB
反射減衰量 *2 60 dB *4*6, 50 dB *4*6, 40 dB *5*6, 30 dB *7
挿入損失 *2*3 Typical
最大
<0.5 dB, <0.9 dB, <0.9 dB, <0.9 dB
<0.6 dB, <1.0 dB, <1.0 dB, <1.0 dB
耐光パワー *3 >1 W (+30 dBm)
動作温度 +0 ~ +70℃
保存温度 -40 ~ +85℃

注記

  • *1
    高消光比も対応可能。要相談
  • *2
    コネクター含まず
  • *3
    1550nm シングルモードファイバー、偏波保持ファイバー。その他の波長、ハイパワー対応も可能。要相談
  • *4
    1300/1550 nm 用標準
  • *5
    非光通信波長帯用標
  • *6
    非光通信波長帯用低損失、低反射減衰量も可能。要相談
  • *7
    マルチモードファイバー用標準

用途

  • EDFA
  • ラマンアンプ
  • 偏波モード分散補償器
  • 偏波消光比測定系
  • ファイバーセンサー
  • コヒーレント光通信システム

注文方法

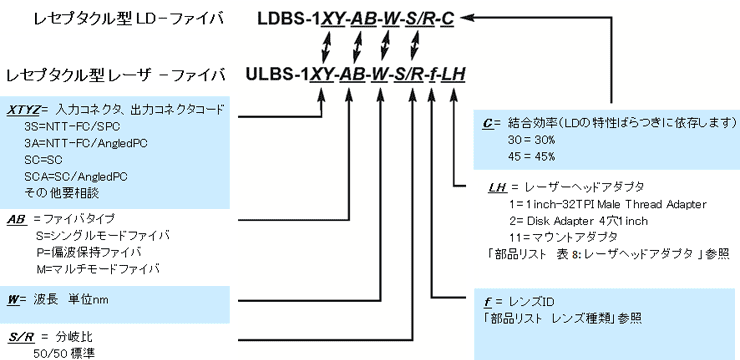

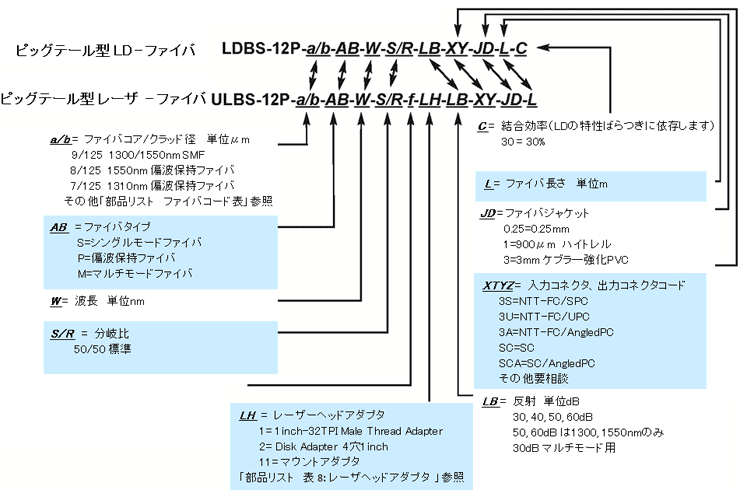

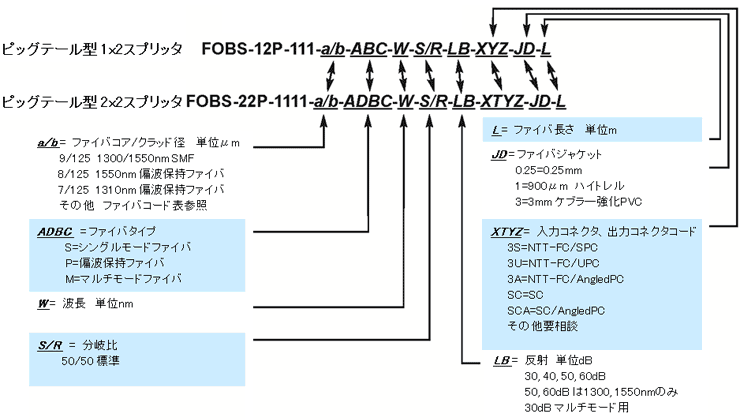

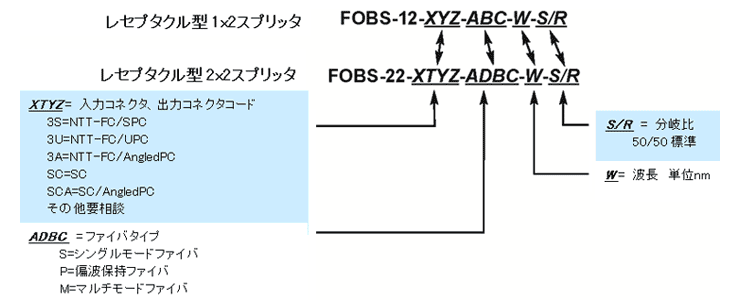

型番ご指定方法

注記)偏波消光比 > 25dB, > 30dB の場合、“-ER=25”, “-ER=30” を末尾に追加

型番ご指定方法

型番ご指定方法

型番ご指定方法

型番の一例

FOBS-12P-111-8/125-PPP-1550-50/50-60-XXX-1-1

  • 1×2 ピッグテール型ビームスプリッター
  • ファイバー:8 / 125 偏波保持ファイバー
  • 波長:1550nm
  • 分岐比:50/50
  • 反射:60dB
  • コネクター なし
  • ジャケット:0.9mm
  • ファイバー長さ:1m

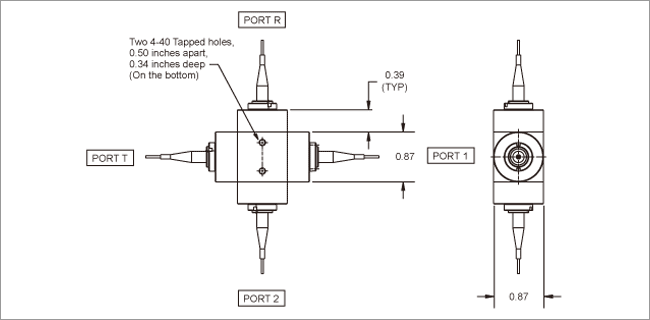

外形寸法図

Dimensions of 1x2 or 2x2 Fused Splitter with 250 Micron or 900 Micron Jacketed Fibers. Dimensions of standard two-by-two splitter


アプリケーションノート

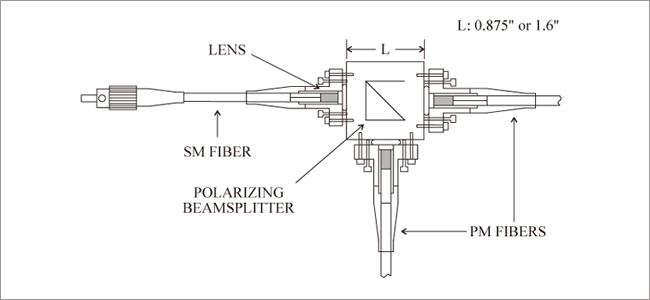

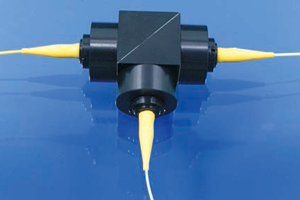

POLARIZING SPLITTER / COMBINER POLARIZING SPLITTER / COMBINER

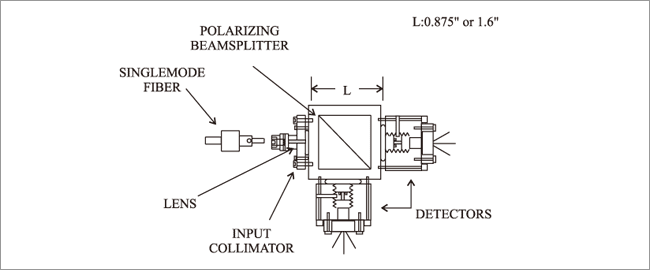

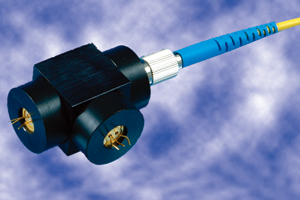

POLARIZATION ANALYZER POLARIZATION ANALYZER

POLARIZATION ANALYZER POLARIZATION ANALYZER

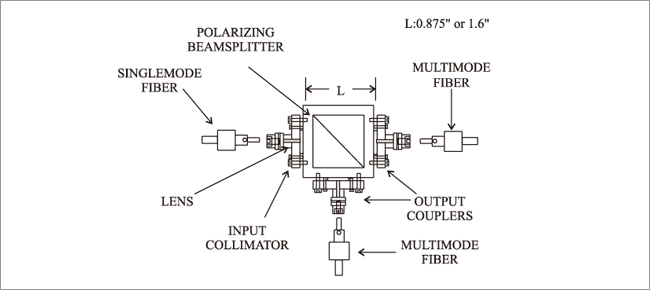

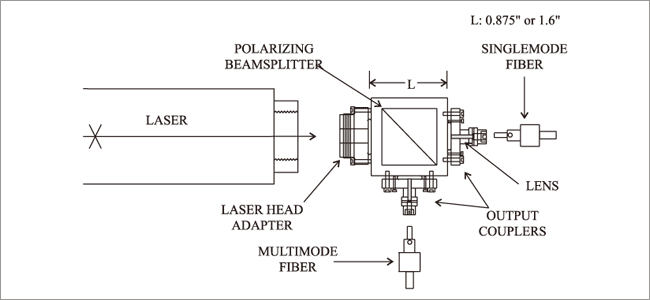

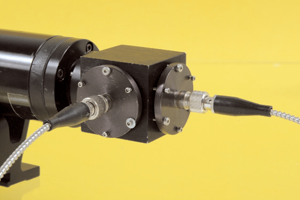

COLLIMATED SOURCE TO FIBER SPLITTER COLLIMATED SOURCE TO FIBER SPLITTER
