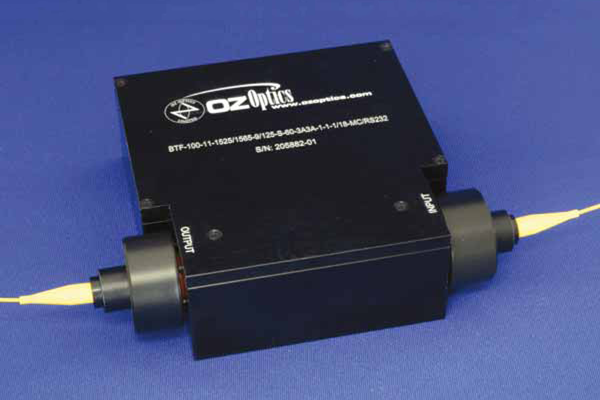

中心波長、バンド幅両方を独立に可変して、希望の波長を切り出すことができます。

電動で2枚の誘電体多層膜フィルターを調節して、中心波長、バンド幅の両方を独立に可変します。

WDM で複数ch の信号をまとめて取り出す、ASE 光源から特定の波長のみを取り出してノイズをカットする、など様々な目的にご利用いただけます。

特長

  • 45nm 波長可変
  • 1~18nm バンド幅可変
  • 波長、バンド幅を独立に可変
  • 平坦な透過帯域
  • 1100~1650nm も対応可能
  • 偏波無依存
  • 高分解能
  • シングルモードファイバー、偏波保持ファイバー、マルチモードファイバー対応
  • 高いアイソレーション
  • RS232, IIC, SPI インターフェース

仕様

パラメーター 仕様 *1
型番 BTF-100-11-1525/1565-9/125-S-60-3S3S-1-1-1/18-MC/RS232
波長範囲 1525 ~ 1565 nm(その他要相談)
バンド幅 (FWHM)  1 ~ 18 nm
波長分解能 0.1 nm
エッジロールオフ
(透過バンド外のスロープ)
10 dB/nm
挿入損失 3 dB(全可変範囲)
PDL < 0.3 dB(代表値)
透過帯域形状 トップフラット
波長温度依存性 0.002 nm/℃
最大光入力 200 mW (標準パッケージ)
光ファイバー SMF-28(または SMF-28e)
動作温度範囲 -10 ~ 55℃
保存温度範囲 -30 ~ 70℃
  • *1
    23℃での代表値

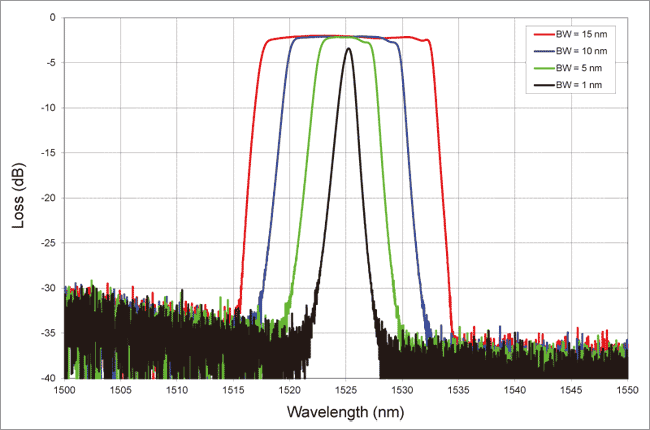

BTF: Variable Bandwidth Tunable Filter @ 1525 nm

BTF: Variable Bandwidth Tunable Filter @ 1525 nm

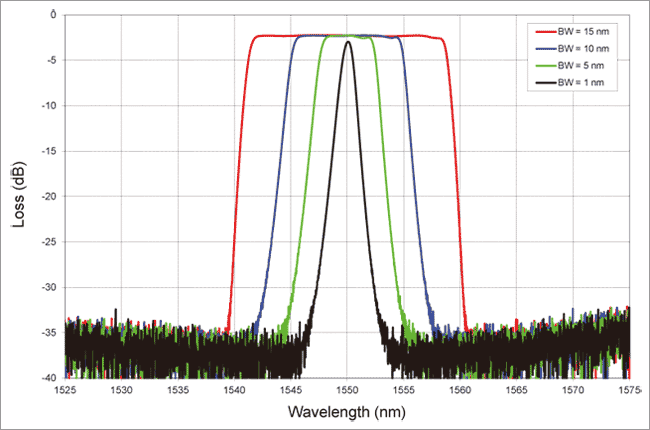

BTF: Variable Bandwidth Tunable Filter @ 1550 nm

BTF: Variable Bandwidth Tunable Filter @ 1550 nm

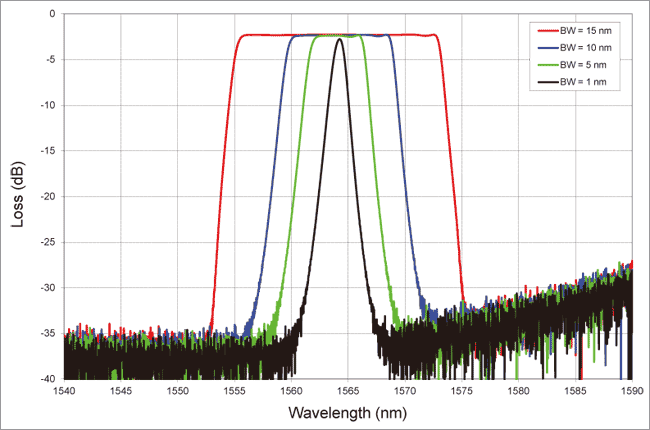

BTF: Variable Bandwidth Tunable Filter @ 1564 nm

BTF: Variable Bandwidth Tunable Filter @ 1564 nm


用途

  • WDM
  • 高速光通信伝送
  • レーザーパルスの成型
  • ASE ノイズカット
  • 波長可変光源
  • スペクトル解析
  • ファイバーデバイスの製造
  • 自動検査装置

注文方法

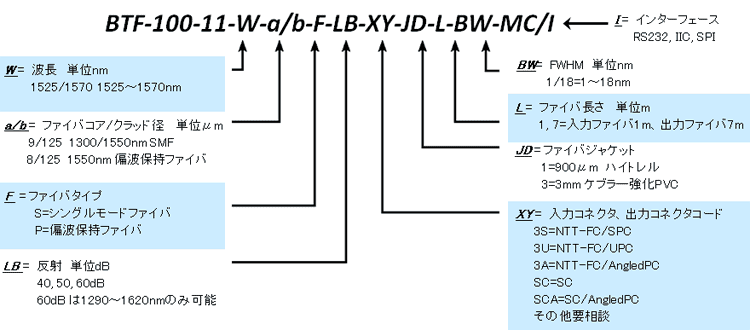

型番ご指定方法

型番の一例

BTF-100-11-1525/1565-9/125-S-40-3S3S-1-1-1/18-MC/RS232

  • 波長:1525~1565nm
  • ファイバー:9/125シングルモード
  • 反射:40dB
  • コネクター:FC/SPC、FC/SPC
  • ジャケット:0.9mm
  • ファイバー長さ:1m
  • FWHM:1.18nm ファブリペロフィルター
  • RS232 インターフェース

アプリケーションノート

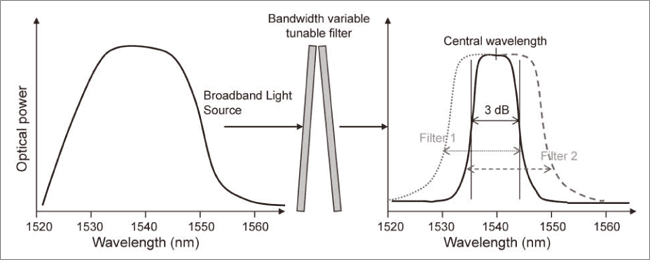

Use of a broadband light source and bandwidth variable tunable filter to generate a required narrow bandwidth signal. Use of a broadband light source and bandwidth variable tunable filter to generate a required narrow bandwidth signal.

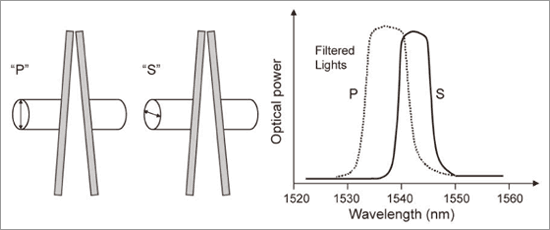

Differences in spectral linewidth and attenuation between “P” and “S” polarized lights. Differences in spectral linewidth and attenuation between “P” and “S” polarized lights.

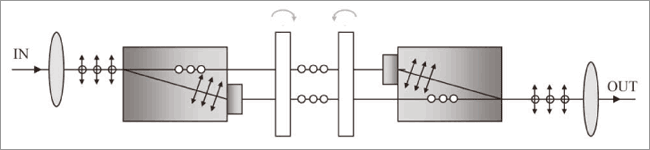

A perspective sketch showing the splitting and recombining of the polarizations in a variable bandwidth tunable filter. A perspective sketch showing the splitting and recombining of the polarizations in a variable bandwidth tunable filter.

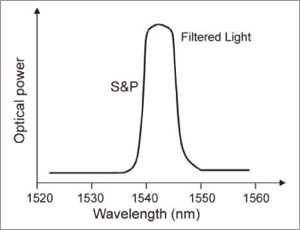

“S” and “P” polarization output light at a high incident angle in the OZ Optics filter. “S” and “P” polarization output light at a high incident angle in the OZ Optics filter.
