デジタル可変リフレクター
DR-100

手軽にデバイスの反射依存性を測定

特長

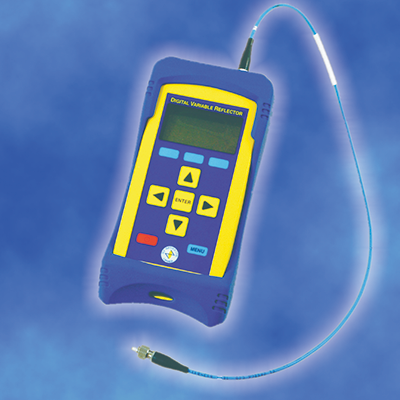

Figure 1

  • 高速High speed
  • 広反射レンジ
  • 低挿入損失
  • 高分解能
  • 丈夫でコンパクト
  • 2波長校正可能
  • 広波長範囲
  • 多種類のコネクターに対応
  • 偏波無依存
  • USB インターフェース
  • 低価格

仕様*1

型番 DR-100-3A-1550-
9/125-S-60
DR-100-3A-1310/1550-
9/125-S-60
DR-100-3A-980-
6/125-S-40
校正波長 1550 nm ± 20 nm  1310 nm and 1550 nm ± 20 nm  980 nm ± 20 nm
ファイバータイプ シングルモードファイバー
(9/125 µm)
シングルモードファイバー
(9/125 µm)
シングルモードファイバー
(6/125 µm)
反射範囲 *3 2.5 dB ~ 60 dB 2.5 dB ~ 60 dB 3 dB ~ 40 dB
反射確度 *4 ± 0.3 dB (2.5 dB ~ 40 dB)
± 0.5 dB (40 dB ~ 50 dB)
± 1 dB (50 dB ~ 60 dB)
± 0.3 dB (2.5 dB ~ 40 dB)
± 0.5 dB (40 dB ~ 50 dB)
± 1 dB (50 dB ~ 60 dB)
± 0.3 dB (3 dB ~ 25 dB)
± 0.5 dB (25 dB ~ 35 dB)
± 1 dB (35 dB ~ 40 dB)
PDL 0.05 dB  0.05 dB  0.08 dB
挿入損失 *2 < 2.5 dB < 2.5 dB < 3 dB
再現性 *3 ± 0.03 dB (2.5 dB ~ 10 dB)
± 0.15 dB (10 dB ~ 40 dB)
応答時間 3dB 可変時 0.1 sec (typical) 反射レベルによって変わります
光入力レベル シングルモードファイバー 最大500mW 連続使用
マルチモードファイバー 最大50mW 連続使用
マルチモードファイバー 50 mW以上、シングルモードファイバー 500 mW以上は要相談
分解能 0.01 dB (1 dB ~ 10 dB)
0.1 dB (10 dB ~ 40 dB)
光コネクタ FC/APC
インターフェース RS-232
入力電圧 Universal 110/220V AC/DC アダプタ
大きさ(ブーツ含む) 60 × 90 × 190 mm
重量 450 g
動作温度 -10 to 40℃
保存温度 -30 to 80℃
相対湿度 < 90 % RH (結露なし)
安全性 EMC (EN61326:1997 & A1:1998) 、安全性要求 (EN61010-1:1993, A2:1995)
Certifications:CSA-C22.2 NO. 61010-1-12 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 1:
General requirements - Third Edition; Update No. 1: July 2015; Update No. 2: April 2016
Certifications:UL 61010-1 UL Standard for Safety Electrical Equipment For Measurement, Control, and Laboratory Use; Part 1:
General Requirements - Third Edition; Including Revisions through July 15, 2015
Certifications:CE Certifies the product meets all EU health, safety and environment requirements including
the latest RoHS & REACH compliance, which ensures consumer safety

注記

  • *1
    23±2℃で測定
  • *2
    コネクター損失含む
  • *3
    最小反射量はコネクター端面仕様に依存します
  • *4
    ファブリペロ LDを30分ウォーミングアップ後にシングルモードファイバー AngledPCで測定

用途

  • Bit error rate 測定
  • 受光器、パッシブファイバーデバイスの評価
  • ファイバー送信機、受信機の設計

注文方法

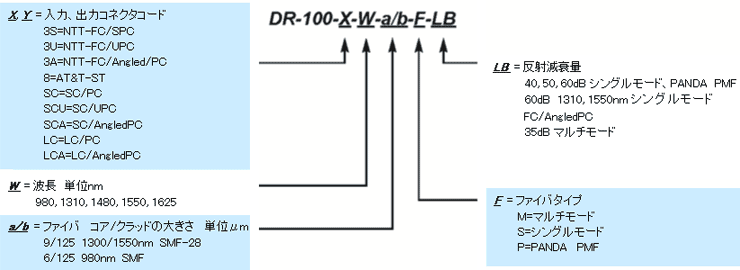

型番ご指定方法

型番の一例

DR-100-3A-1300/1550-9/125-S-60

  • シングルモードファイバー:9/125µm
  • ダイナミックレンジ:60dB
  • 校正波長:1300/1550nm
  • コネクター:FC/AngledPC
