ハイパワー 光アイソレータ

OZ Optics社のハイパワー 光アイソレータは、レーザーマーキング、エッチング、マイクロマシニングなどの高出力レーザーアプリケーションに最適です。このアイソレータは、小型化とコスト削減を実現し、最大80ワットの高出力処理が可能です。また、シングルステージで最大50dBのアイソレーションを提供し、挿入損失は0.5dB未満、偏波依存損失は0.2dB以下です。

さらに、60nmの広範な動作波長範囲に対応し、最大1.2mm径のビームを処理できます。ビーム品質は標準ファイバーでM2ファクター1.2を達成し、簡単にファイバコリメータやビームエキスパンダーを取り付けることができます。また、内部光学部品を保護するためのウィンドウは取り外し可能で、RoHS準拠の環境に優しい設計です。

OZ Optics社は、カスタム設計にも対応しており、OEMアプリケーション向けの特別な要件に応じたソリューションを提供します。高出力レーザーの反射光によるフィードバック問題を防ぎ、周波数不安定性や光損傷を回避するための信頼性の高いソリューションを提供します。

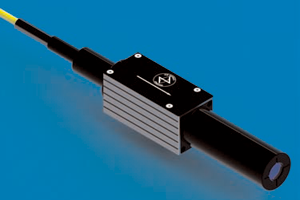

小型ファイバー空間型アイソレータ：FOPI-10A
小型ファイバー空間型アイソレータ：FOPI-10A

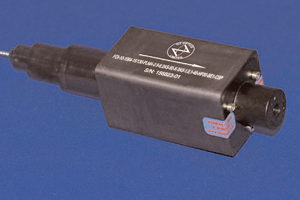

ピッグテールコリメータ空間型 1064nm アイソレータ：FOPI-10
ピッグテールコリメータ空間型 1064nm アイソレータ：FOPI-10

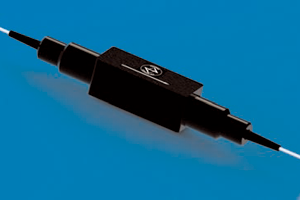

1W ファイバー入出力型アイソレータ：FOPI-11A
1W ファイバー入出力型アイソレータ：FOPI-11A

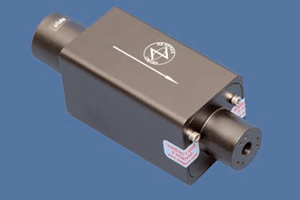

ハイパワー空間型アイソレータ：FOPI-00
ハイパワー空間型アイソレータ：FOPI-00
ハイパワービームエキスパンダ：BE
ハイパワービームエキスパンダ：BE
  • 小型ファイバー空間型アイソレータ：FOPI-10A
  • ピッグテールコリメータ空間型 1064nm アイソレータ：FOPI-10
  • 1W ファイバー入出力型アイソレータ：FOPI-11A
  • ハイパワー空間型アイソレータ：FOPI-00
  • ハイパワービームエキスパンダ：BE

特長

  • 新規設計で小型化
  • 最大 80W までのハイパワーに対応
  • 最大 50dB の高いアイソレーションにも対応可能
  • 最小 0.5dB の低損失（ファイバー空間型）
  • 0.2dB の低PDL
  • 60nm の広い動作波長範囲
  • 大きな開口 1.2mm にビームにも対応
  • M2 1.2 (typ.) の高いビーム品質
  • コリメーター、ビームエキスパンダを容易に実装できるマウント
  • 交換可能な保護ガラスを使用する優れた設計
  • ピッグテールタイプ、レセプタクルタイプのコリメーター、フォーカサー
  • RoHS対応
  • OEM用にパッケージのカスタム化にも対応

仕様

小型ファイバー空間型アイソレータ (FOI-10A, FOPI-10A)

パラメーター 最小 標準 最大 備考
動作波長 (nm) 1049 1079 他の波長は要相談
ビーム径 (mm)　　 0.4mm < 20W
0.7mm  50W  ビームエキスパンダ-なし
6～8 ビームエキスパンダ-あり
動作温度 (℃)  @ 064nm 10～50
Power Handling (W) @1064nm, 23℃ 50
挿入損失 (dB) @1064nm, 23℃ 0.3 0.5
アイソレーション (dB) @1064nm, 23℃ 30 35
アイソレーション(全温度範囲) (dB)@1064nm 25
反射減衰量 (dB) 50
PDL (dB) 0.15
大きさ *1 (mm) 42×42×90 Figure 1 参照

注記

  • *1
    さらに小さいものは要相談

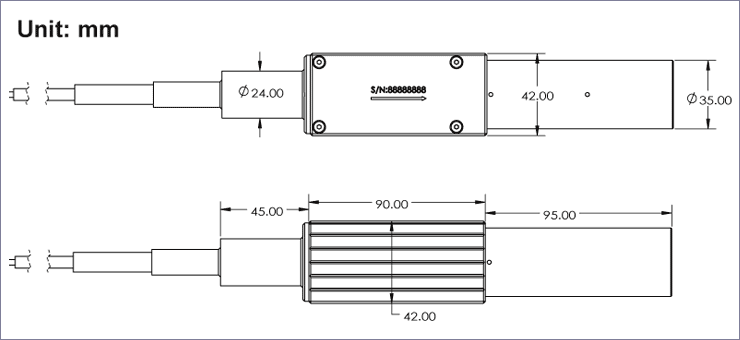

Figure 1: Package dimensions for compact, high power fiber to free space isolator with beam expander. Figure 1: Package dimensions for compact, high power fiber to free space isolator with beam expander.

1W ファイバー入出力型アイソレータ (FOPI-11A, FOI-11A)

パラメーター 最小 標準 最大 備考
動作波長 (nm) 1059 1069 他の波長は要相談
動作温度 (℃)  @1064nm 10～5
Power Handling (W) @1064nm, 23℃ 1
挿入損失 (dB) @1064nm, 23℃ 2
アイソレーション (dB) @1064nm, 23℃ 30
アイソレーション (全温度範囲) (dB) @1064nm 25
反射減衰量 (dB) 50
PDL (dB) 0.2 偏波無依存型のみ
大きさ (mm) 12×12×31 Figure 3 参照

Figure 3: Package dimensions for 1W fiber-to-fiber isolator. Figure 3: Package dimensions for 1W fiber-to-fiber isolator.

ハイパワー空間型アイソレータ (FOI-00, FOPI-00, FOI-10, FOPI-10)

パラメーター 最小 標準 最大 備考
動作波長 (nm) @25℃ 1040 1090 他の波長は要相談
動作温度 (℃)  @1064nm 10～5
Power handling (W) @1064nm, 25℃ 30 50 80
挿入損失 (dB) @1064nm, 25℃ 0.3 0.5
アイソレーション (dB) @1064nm, 25℃ 35 40
アイソレーション (全温度範囲) (dB) @1064nm 21 10～50°C
PDL (dB) 0.1 0.2 偏波無依存型のみ
Nominal ビーム径 2 (mm) 0.8 1 1.2
ビーム M2 1.1 1.2 SMF
ビーム発散角 (mrad) 1 全角、SMF
指向精度 (mrad) 1 SMF
ビームエキスパンダ-倍率 入出力ファイバーにより
様々な倍率に対応可能
大きさ *1 (mm) 48×48×133 Figure 2 参照

注記

  • *1
    他の大きさは要相談

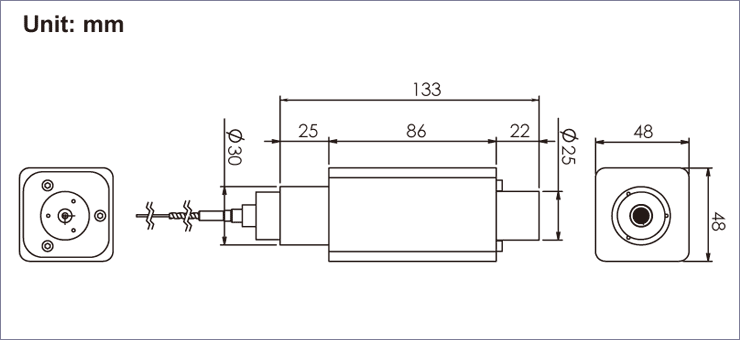

Figure 2: Package dimensions for high isolation, high power <span style="font-weight:bold;">Figure 2:</span> Package dimensions for high isolation, high power fiber to free space isolator without beam expander.

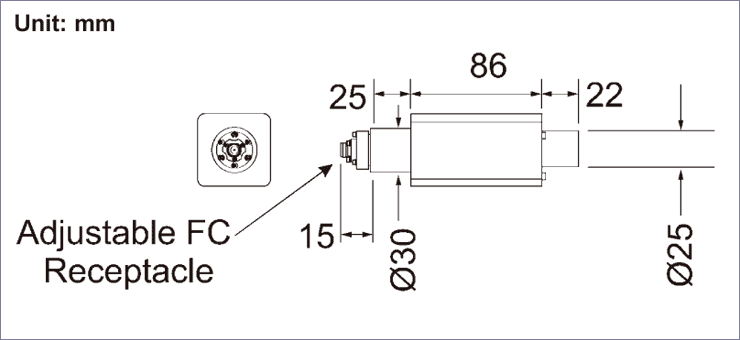

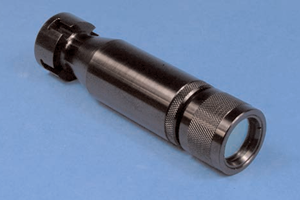

Figure 4: Adjustable focus receptacle style fiber to free-space <span style="font-weight:bold;">Figure 4:</span> Adjustable focus receptacle style fiber to free-space high power 1064nm polarization independent isolator.

Figure 5: High power adjustable FC connector design for use with adjustable focus receptacle as shown in Figure 4. <span style="font-weight:bold;">Figure 5:</span> High power adjustable FC connector design for use with adjustable focus receptacle as shown in Figure 4.

用途

ハイパワーレーザーを反射光から保護します

  • レーザーマーカー
  • レーザーカッティング、エッチング、アルミニウム、銅、金、銀など反射の大きな金属表面
  • マイクロマシン、トリミング

注文方法

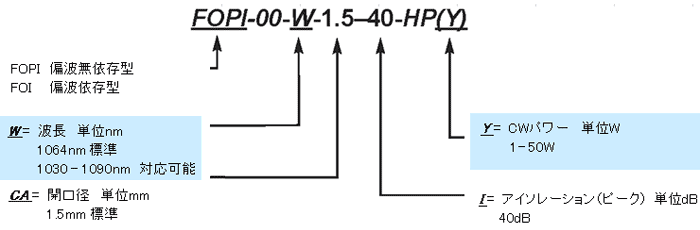

空間型アイソレータ

型番ご指定方法

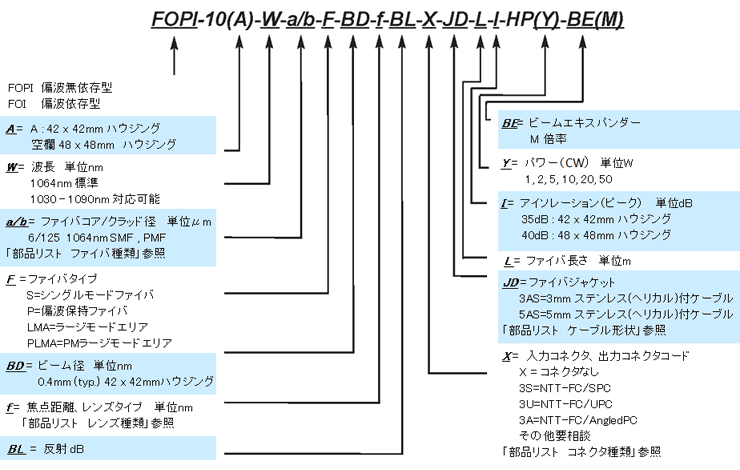

ファイバー空間型アイソレータ

型番ご指定方法

型番の一例

FOPI-10A-1064-35/250-LMA-0.4-3.2CL-50-X-3AS-1-35-HP20-BE15

  • 偏波無依存ファイバー空間型
  • 小型
  • 波長：1064nm
  • ファイバー ラージモードエリア：35 / 250µm
  • ビーム径：0.4mm
  • レンズ：f3.2mm Cレンズ
  • 反射：50dB
  • コネクターなし
  • ファイバージャケット：3mm ステンレス（ヘリカル）付きケーブル
  • ファイバー長さ：1m
  • アイソレーション（ピーク）：35dB
  • パワー：ハイパワー 20W
  • ビームエキスパンダー：15倍
