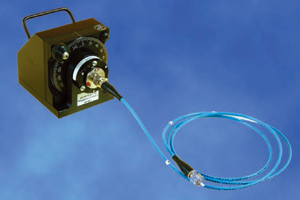

偏波保持ファイバー光源
PFOSS

OZ Optics社が提供する「偏波保持ファイバー光源(PFOSS)」は、高い偏光消光比（最大40dB）を誇る優れた光源です。安定した出力を提供し、幅広い波長に対応するこの製品は、堅牢でコンパクトな設計が特徴です。さらに、様々なコネクター受容器や高出力バージョン、出力調整可能なオプションも選択できます。

この光源は、偏光消光比測定や偏光依存損失（PDL）測定、製品製造や品質管理など、さまざまな用途に適しています。特に、三つのバージョンが用意されており、固定偏光子タイプ、回転偏光子タイプ、および偏光保持ファイバー付きタイプから選ぶことができます。回転偏光子タイプは、偏光軸を任意の角度に調整可能です。

さらに、OZ Optics社は、手動で出力を変更できるブロッキングスタイルの光学減衰器をオプションで提供しています。この方法は、スペクトル特性に影響を与えないため、再現性の高い結果を得ることが可能です。標準測定用途においては安定性が高いですが、反射や温度変化に敏感な場合には、角度付きコネクターやレセプタクルを使用することを推奨します。

本製品は、安定した光出力と多様なカスタマイズオプションを提供するため、研究開発や産業用途に最適です。

偏波保持ファイバー光源

特長

  • 偏波消光比 最大40dB
  • 安定した出力
  • 広い波長範囲
  • 丈夫でコンパクト
  • 多種類のコネクターに対応
  • 高出力タイプ（オプション）
  • 光出力選択可能（オプション）

仕様

Standard Product Specifications*1:

型番 PFOSS-02-3-1550-1-ER=40 PFOSS-01-3-1550-1-ER=35 PFOSS-02-3-1550-1-ER=35 PFOSS-02-3-1310-1-ER=35
レーザータイプ *2 Fabry-Perot Laser Fabry-Perot Laser Fabry-Perot Laser Fabry-Perot Laser
中心波長 *3 1550 nm ± 20 nm 1550 nm ± 20 nm 1550 nm ± 20 nm 1310 nm ± 20 nm
消光比 40 dB 35 dB 35 dB 35 dB
光出力 *4 1 mW 1 mW 1 mW 1 mW
ポラライザタイプ 回転 固定 回転 回転
バンド幅 (FWHM) < 5 nm < 5 nm < 5 nm < 5 nm
短時間安定性 *5 ± 0.05 dB ± 0.05 dB ± 0.05 dB ± 0.05 dB
長時間安定性 *6 ± 0.1 dB ± 0.1 dB ± 0.1 dB ± 0.1 dB
コネクタタイプ NTT-FC/PC, SPC, UPC レセプタクル NTT-FC/PC, SPC, UPC レセプタクル NTT-FC/PC, SPC, UPC レセプタクル NTT-FC/PC, SPC, UPC レセプタクル
ポラライザ回転によるパワー変動 < 0.25 dB N/A < 0.25 dB < 0.25 dB
電源 Universal 110/220 Volt AC to DC アダプタ Universal 110/220 Volt AC to DC アダプタ Universal 110/220 Volt AC to DC アダプタ Universal 110/220 Volt AC to DC アダプタ
大きさ 60 x 90 x 190 mm 60 x 90 x 190 mm 60 x 90 x 190 mm 60 x 90 x 190 mm
重量 500 g 500 g 500 g 500 g
動作温度 0 ～ 40°C 0 ～ 40°C 0 ～ 40°C 0 ～ 40°C
保存温度 -20 ～ 60°C -20 ～ 60°C -20 ～ 60°C -20 ～ 60°C
湿度 < 90% RH 結露なし < 90% RH 結露なし < 90% RH 結露なし < 90% RH 結露なし

注記

  • *1
    ウォーミングアップ30分後23℃
  • *2
    DFBレーザーも可能　要相談
  • *3
    LDチップの種類、温度によります
  • *4
    より高出力タイプは、波長、出力安定性向上のためHIPFOSSを推奨
  • *5
    30分ウォーミングアップ後15分一定温度環境下
  • *6
    30分ウォーミングアップ後6時間一定温度環境下

用途

  • 偏波消光比測定
  • PDL測定

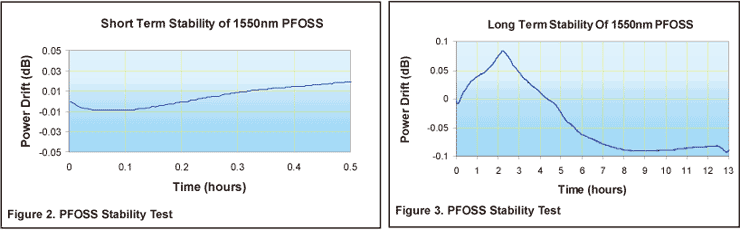

Figure 2, 3

注文方法

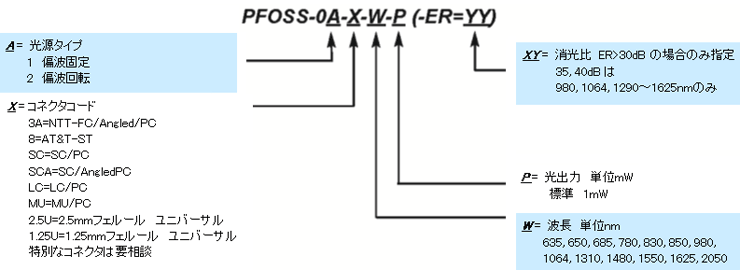

型番ご指定方法

注記

  • *1
    高安定偏波光源HIPFOSSであればアイソレータ、ペルチェ素子を含みます。
  • *2
    ブロックタイプのアッテネータをご希望の場合は “-BL” を追加してください。
  • *3
    アイソレータをご希望の場合は"-ISOL"を追加してください。波長1290nm以下の場合はHIPFOSSをご注文ください。

型番の一例

PFOSS-02-3-1550-1-ER=35

  • 波長：1550nm
  • 光出力：1mW
  • コネクターレセプタクル：FC/SPC
  • ポラライザ-回転　最大消光比35dB

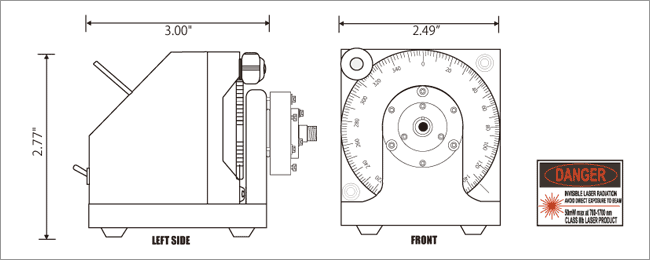

外形寸法図

Figure 1 Receptacle Style Polarized Fiber Optic Source with Rotatable Polarizer
