EUV ・ 軟X線用カメラ

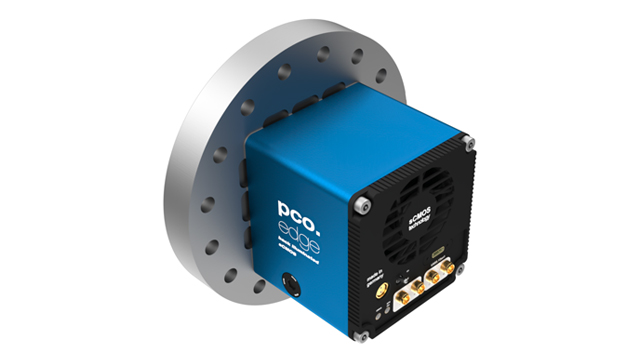

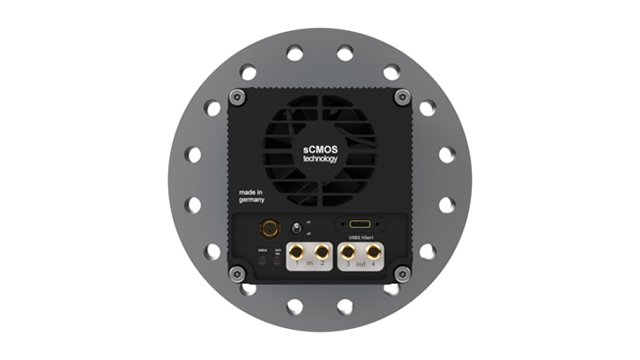

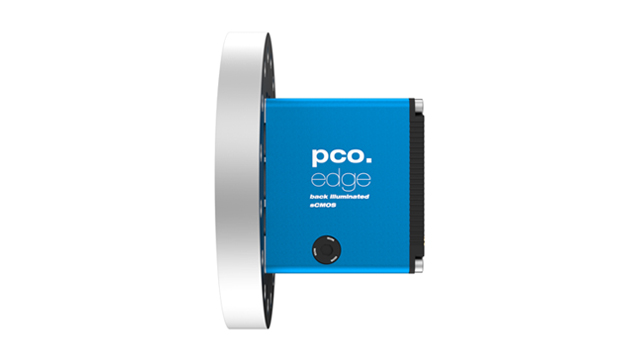

pco.edge 4.2 bi XU
裏面照射sCOMセンサーを搭載した理化学用カメラです。 センサーには特殊なコーティングが施されており、可視光から深紫外～軟X線の範囲までカバーします。
さらにこのカメラは超高真空に対応し、特に30eVから1000eVまでの軟X線に高感度です。
イメージセンサーは2048 x 2048 pixel、ピクセルサイズ 6.5µm x 6.5µm。 最大フレームレートは40Hzまで。 そしてダイナミックレンジは88dB、ノイズレベルは 1.9e-（中央値）の性能を持ちます。
EUV & soft X-rayの用途に是非ご検討ください。
特長
- 高分解能 ： 2048 x 2048 ピクセル
- ピクセルサイズ ： 6.5 µm x 6.5 µm
- 低読み出しノイズ ： 1.9 e-
- 深紫外＆軟X線用途に最適
- 30～1000 eVで高効率
- 1 x 10-7 mbarまでの真空に対応
仕様（基本性能）
| interface | USB 3.1 Gen 1 |
|---|---|
| sensor technology | sCMOS PulSar |
| spectral range | 1 nm - 1100 nm (1.2 keV to 1.1 eV) |
| resolution | 2048 pixel x 2048 pixel |
| sensor diagonal | 18.8 mm |
| pixel size | 6.5 µm x 6.5 µm |
| max. frame rate@ full resolution | 40 fps (16 bit) |
| max. pixel rate | 184 Mpixel/s (16 bit) |
| peak QE | > 95 % @ 2.28 nm |
| typ. read noise *1 | 1.9 e- |
| dark current @ sensortemperature | 0.2 e-/pixel/s @ - 25 °C |
| max. dynamic range | 26,667：1 |
| shutter type | RS (Rolling Shutter), GR (Global Reset) |
| sensor cooling *2 | adjustable：from -25 °C to +20 °C peltier with forced air (fan) and water cooling, calibration setpoint：-10 °C |
| dimensions *3 (H x W x L) | 152 mm x 152 mm x 99 mm |

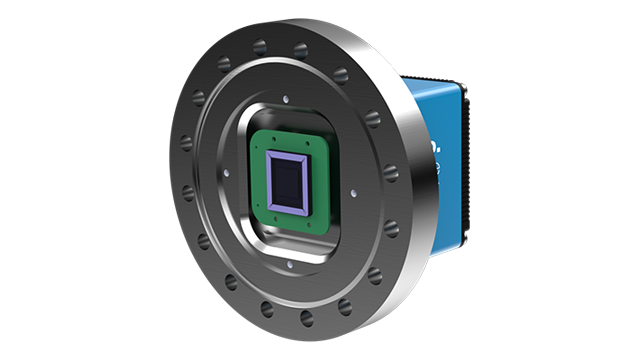

| opto-mechanical interface | CF100-flange |
-
*1readout noiseは中央値（median）です。 すべての値はフィルターなしの生データです。
-
*2air = ファンによる強制空冷、water = 外部から冷却水を供給
-
*3CF100フランジを含む
