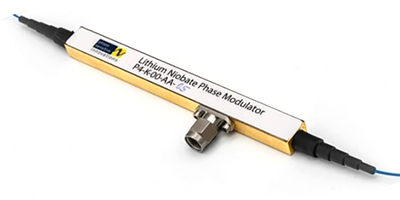

低Vπ広帯域LN光位相変調器
Phase Sensitive Innovations社は超高速ニオブ酸リチウム位相変調器
（LN位相変調器）のメーカーです。
進行波設計と高度なインデックスマッチング技術により、ミリ波帯全体
（300GHzまで）の光応答が可能です。
標準的な変調器パッケージのほか、カスタマイズされた変調器チップ、パッケージ、
変調器とRFアンプを統合するためのサービスも提供しています。
また、カスタムパッケージと高密度実装のためのカスタムバックエンドプロセスを
備えたチップスケールモジュレータも提供できます。
特長
- 動作波長Cバンド
- 動作周波数 110GHz
- 低動作電圧
- 低挿入損失 入力光パワー 500mW
仕様
| パラメーター | Min | Typical | Max | Unit |
|---|---|---|---|---|
| 材料 | - | LiNbO3 | - | - |
| 結晶軸 | - | z-cut | - | - |
Optical / Electrical
| パラメーター | Min | Typical | Max | Unit |
|---|---|---|---|---|
| 動作波長 | 1530 | - | 1565 | nm |
| 光挿入寝室 | - | 4 | 5 | dB |
| Vπ @ 1kHz | - | 4.5*1 | 5.5 | Volts |
| Vπ @ 40GHz | - | 7.5*1 | 8 | Volts |
| Vπ @ 100GHz | - | 16*1 | 18 | Volts |
| S11(10MHz – 110GHz) | - | -10*2 | -7 | dB |
| 光反射減衰量 | 40 | - | - | dB |
パッケージ
| パラメーター | Min | Typical | Max | Unit |
|---|---|---|---|---|
| 入力ファイバー種類 | 偏波保持ファイバー | 偏波保持ファイバー | 偏波保持ファイバー | - |
| 出力ファイバー種類 | 偏波保持ファイバー、SMF | 偏波保持ファイバー、SMF | 偏波保持ファイバー、SMF | - |
| Fiber Core/clad | 9 / 125 | 9 / 125 | 9 / 125 | µm |
| フィアバジャケット | 900 µm Hytrel® polyester loose tube | 900 µm Hytrel® polyester loose tube | 900 µm Hytrel® polyester loose tube | - |
| ファイバー長さ | 要ご指定 | 要ご指定 | 要ご指定 | - |
| 光コネクタ | FC/APC or FC/UPC | FC/APC or FC/UPC | FC/APC or FC/UPC | - |
最大定格
| パラメーター | Min | Typical | Max | Unit |
|---|---|---|---|---|
| 光入力パワー | - | - | 500*3 | mW |
| RF 入力パワー | - | - | 500*4 | mW |
| 動作温度範囲 | 0 | - | 70 | deg C |
| 保存温度範囲 | -40 | - | 80 | deg C |
-
*1カスタマイズ仕様により、より低いVπも可能です。
-
*2S11はRFインターフェースにより変化しますが、最大定格は変わりません。
-
*3カスタマイズにより、より高い定格入力電力を得ることができます。
-
*4最大定格は端子仕様により異なる場合があります。
アプリケーション
- RFサイドバンド発生
- 光位相制御
- パッシブRFディテクション＆イメージング
オプション
- RFコネクター1mm同軸、WR10、0.85mm同軸
- 動作周波数 145GHz
- 定格電力が異なる50Ωのターミネーション
- 動作温度範囲拡大： -20℃～85℃、-40℃～85℃、-55 ˚C～100˚C
- 入力光電力 最大 1W
