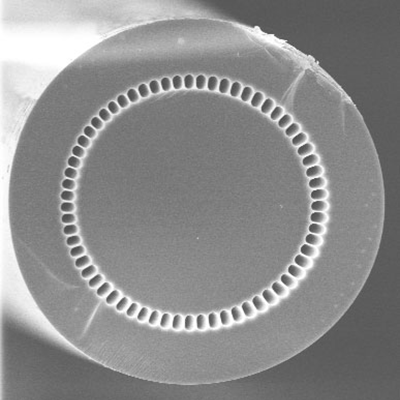

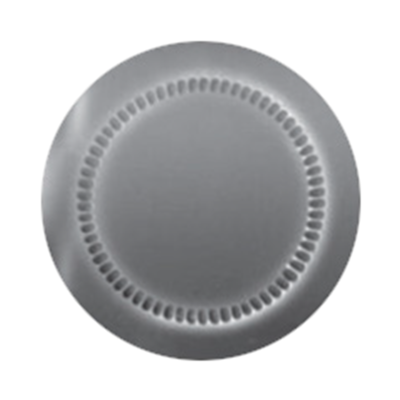

エアクラッド・シリカコアファイバー
このピュアシリカ マルチモードファイバは、大口径と超高開口数を両立した、可視域から近赤外域までの広い波長域の分光用途のビーム伝搬と集光に特に適しています。
特長
- ピュアシリカコア
- マルチモード
- 超高開口数
アプリケーション
- パワーデリバリー
- スペクトロスコピー
仕様
光学特性
| ファイバー種類 | ACF-50-80 | ACF-80-125 | ACF-100-160 | ACF-165-265 | ACF-180-290 | ACF-200-320 |
|---|---|---|---|---|---|---|
| バックグランド損失 @850nm (dB/km) 1 | < 25 | < 25 | < 25 | < 25 | < 25 | < 25 |
| バックグランド損失 @1300nm (dB/km) 1 | < 25 | < 25 | < 25 | < 25 | < 25 | < 25 |
| バックグランド損失 @1550nm (dB/km) 1 | < 25 | < 25 | < 25 | < 25 | < 25 | < 25 |
| OH 濃度 (ppm) | < 4 | < 4 | < 4 | < 4 | < 4 | < 4 |
| NA @ 1060nm | > 0.48 | > 0.48 | > 0.48 | > 0.48 | > 0.48 | > 0.48 |
物理 / 材料特性
| ファイバー種類 | ACF-50-80 | ACF-80-125 | ACF-100-160 | ACF-165-265 | ACF-180-290 | ACF-200-320 |
|---|---|---|---|---|---|---|
| ファイバー材料 | F300 silica | F300 silica | F300 silica | F300 silica | F300 silica | F300 silica |
| コア径 (µm) | 50 +/- 3 | 79 +/- 3 | 100 +/- 3 | 165 +/- 2 | 180 +/- 3 | 198 +/- 3 |

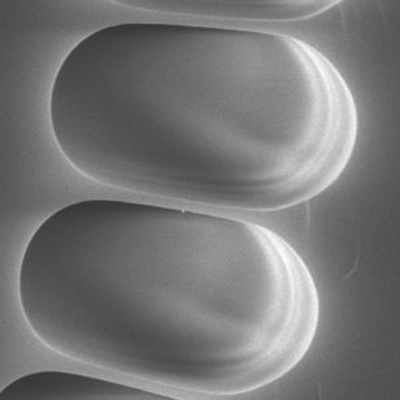

| Web 厚さ (nm) | 155 +/- 15 | 280 +/- 20 | 500 +/- 100 | 360 +/- 20 | 270 +/- 50 | 550 +/- 100 |
| クラッド径 (µm) | 80 +/- 5 | 126 +/- 3 | 160 +/- 5 | 265 +/- 5 | 290 +/- 5 | 320 +/- 5 |
| コーティング外径 (µm) | 240 +/- 10 | 255 +/- 10 | 260 +/- 10 | 460 +/- 5 | 465 +/- 5 | 475 +/- 5 |
| コーティング種類 | デュアルコート高屈折率コーティングアクリルレート | デュアルコート高屈折率コーティングアクリルレート | デュアルコート高屈折率コーティングアクリルレート | デュアルコート高屈折率コーティングアクリルレート | デュアルコート高屈折率コーティングアクリルレート | デュアルコート高屈折率コーティングアクリルレート |
-
①マルチモードOTDR測定、OM3 50-125 .21 NAファイバーからの励振
技術情報
