中空コア フォトニックバンドギャップファイバー

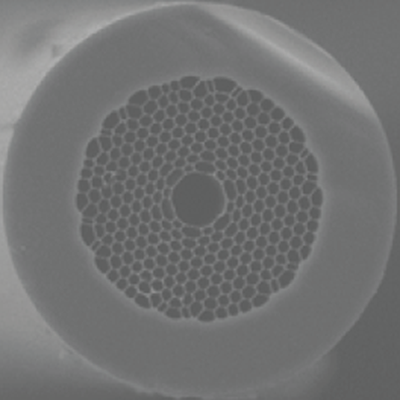

中空 コアフォトニックバンドギャップファイバーの光信号は、高空気充填率PBG微細構造領域（90%以上）に囲まれた空気コアで導波されます。
コアの高NAによる低曲げ感度に加え、光パワーの95%以上が空気中を伝搬するため、このファイバー設計では材料非線形性が著しく低減されます。
さらに、空気 / アンドープシリカは、高性能ファイバーセンシングおよび計測アプリケーションに不可欠な優れた温度耐性を提供します。
特長
- エアーコア、超低非線形係数
- 低バックグラウンド損失
- センターで低分散
- 伝送帯域
アプリケーション
- パワーデリバリ
- ファイバーセンサー
- 非線形アプリケーション（パルス圧縮、シェーピング）
仕様
光学特性
| ファイバー種類 | HCF-10-110-1060 | HCF-11-80-750 | HCF-12-85-785 | HCF-10-100-950 |
|---|---|---|---|---|
| 中心波長 (nm) | 750 +/- 10 | 785 +/- 10 | 950 +/- 10 | 1060 +/- 20 |
| 最小減衰量 (dB/km) | 135 | 125 | 125 | 40 |
| 分光透過窓 （nm） | 700 - 780 | 770 - 800 | 910 - 970 | 1030 - 1120 |
| 伝送路最大減衰量 (dB/km) | 300 | 300 | 200 | 100 |
| コア内光パワー率 | > 90% | > 90% | > 90% | > 90% |
| 有効モードインデックス | ～ 0.99 | ～ 0.99 | ～ 0.99 | ～ 0.99 |
| モードフィールド径 (µm) | 8.5 +/- 1 | 8.5 +/- 1 | 8.0 +/- 1 | 8.5 +/- 1 |
物理 / 材料特性
| ファイバー種類 | HCF-10-110-1060 | HCF-11-80-750 | HCF-12-85-785 | HCF-10-100-950 |
|---|---|---|---|---|
| ファイバー材料 | 合成石英 | 合成石英 | 合成石英 | 合成石英 |
| コア同心度誤差 (µm） | < 0.5 | < 0.5 | < 0.5 | < 0.5 |
| コア径 (µm) | 11 +/- 1 | 12 +/- 1 | 10 +/- 1 | 10 +/- 1 |
| クラッド径 (µm) | 80 +/- 5 | 85 +/- 5 | 100 +/- 5 | 110 +/- 5 |
| コーティング外径 (µm) | 240 +/- 10 | 240 +/- 10 | 240 +/- 10 | 240 +/- 10 |
| コーティング種類 | デュアルコート高インデックスコーティング | デュアルコート高インデックスコーティング | デュアルコート高インデックスコーティング | デュアルコート高インデックスコーティング |
| プルーフテスト値 (kpsi) | 75 | 75 | 75 | 75 |
技術情報
