光アイソレーター
アパーチャ 2mm
SV シリーズ

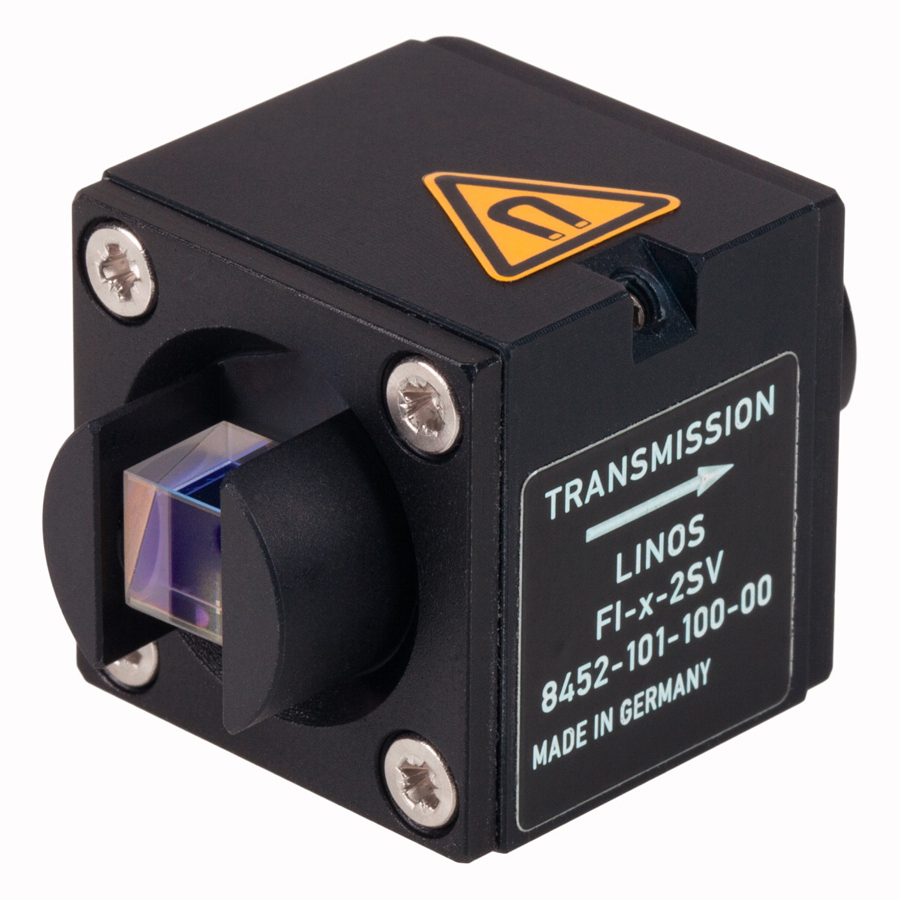

SVシリーズ　光アイソレータ、アパーチャ 2mm

特長

  • アイソレーション：30dB 以上（一般値 38～42dB)
  • TGG 結晶
  • 希土類磁石
  • 出射側の偏光子が 360° 回転、
    チューニングの目安となる目盛り付
  • ブロックしたビームにアクセス可能
  • マウント穴：底面に M3 タップ×2ヶ所（20mm 間隔）

仕様

型番 有効径
(mm) 		寸法
(mm) 		設計波長
(mm) 		アイソレーション
保証値 / 一般値 (dB) 		設計波長での
透過率 (%) 		境界波長での
透過率 (%) 		波長チューニング
レンジの一般値 (nm) 		ダメージ閾値
@1.2ps パルス (J/cm2) 		ダメージ閾値
@8ns パルス (J/cm2)
FI-530-2SV 2 25x25x37 530 >30/38-42 >90 >85 505 - 565 0.1@530nm 0.5@532nm
FI-630-2SV 2 25x25x37 630 >30/38-42 >90 >85 595 - 670 0.1@630nm 0.6@632nm
FI-680-2SV 2 25x25x37 680 >30/38-42 >90 >85 645 - 725 0.2@680nm 0.7@680nm

技術資料

図面

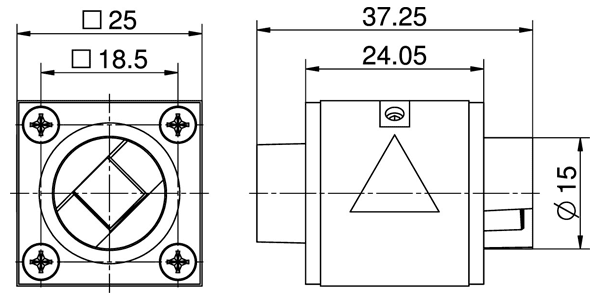

図面 FI-x-2SV (x = 530, 630, 680 nm)
