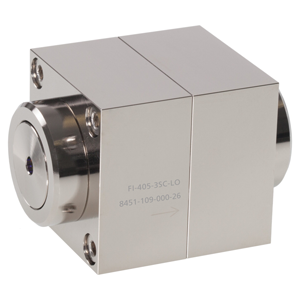

低アウトガス光アイソレーター
アパーチャ 3.5mm
LO シリーズ
半導体製造分野からの要望で開発された低アウトガスの光アイソレータです。揮発性有機化合物の含有量が一般の光アイソレータの 1/25 です。 ダメージ閾値の高いオプティカルコンタクトの 合成石英製の偏光子を入力と出力部分に使用しています。アイソレーションは 33dB 以上、透過率は 1µm 用 95% 以上、405nm 用 86% 以上です。
特長
- 低アウトガス
- アイソレーション：33dB 以上（一般値 38 - 42dB）
- コンパクト設計
-
オプティカルコンタクトの合成石英製偏光子で
高出力レーザーに対応 - 希土類磁石
- ブロックしたビームにアクセス可能
- マウント穴：底面に M2 タップ×4ヶ所
- オプション：内蔵の波長板
仕様
| 型番 | 有効径(mm) | 寸法(mm) | 設計波長(nm) | アイソレーション保証値 / 一般値(dB) | 設計波長での透過率 (%) | 境界波長での透過率 (%) | 波長チューニングレンジの一般値 (nm) | ダメージ閾値@1.2ps パルス(J/cm2) | ダメージ閾値@8ns パルス(J/cm2) |
|---|---|---|---|---|---|---|---|---|---|
| FI-405-3SC LO | 3.5 | 40x40x60 | 405 | > 33/38-42 | ≥ 86 | ≥ 86 | 400-410 | 0.2@405nm | 2.6@488nm |
| FI-1030-3SC LO | 3.5 | 40x40x60 | 1030 | > 33/38-42 | ≥ 95 | ≥ 90 | 1025-1064 | 0.6@1030nm | 8.2@1030nm |
| FI-1060-3SC LO | 3.5 | 40x40x60 | 1060 | > 33/38-42 | ≥ 95 | ≥ 90 | 1030-1090 | 0.6@1060nm | 8.5@1060nm |
技術資料

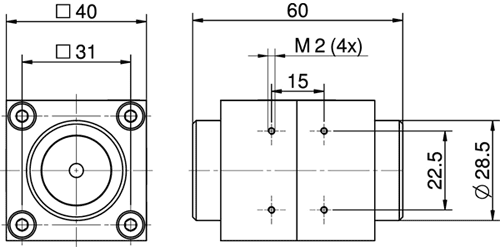

図面
FI-x-3SC LO (x = 405, 1030, 1060 nm)
