チューナブル光アイソレーター
アパーチャ 5mm
SV / SI シリーズ

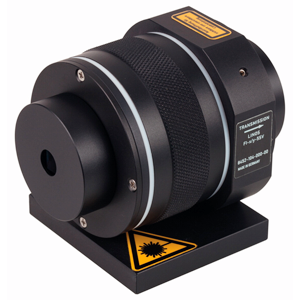

SV / SIシリーズ　チューナブル光アイソレータ、アパーチャ 5mm
SV / SIシリーズ　チューナブル光アイソレータ、アパーチャ 5mm

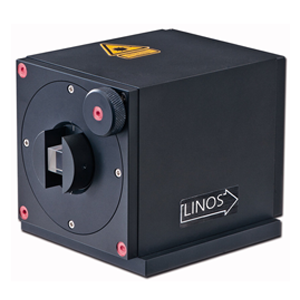

  • SV / SIシリーズ　チューナブル光アイソレータ、アパーチャ 5mm
  • SV / SIシリーズ　チューナブル光アイソレータ、アパーチャ 5mm

特長

  • 波長範囲内で連続的にチューニングできます。
  • アイソレーション：波長全域において 30dB 以上保証
    （一般値 38～42dB)
  • TGG 結晶
  • ブロックしたビームにアクセス可能
  • マウント穴：底面と側面に M4 タップ穴×2ヶ所
    （5SV：20mm 間隔、5SI：55mm 間隔）
  • 5SV にはアングルブラケット付、5SI にはベースプレート付

仕様

型　番 有効径
(mm) 		寸法
(mm) 		アイソレーション
保証値 / 一般値 (dB) 		設計波長での
透過率 (%) 		波長チューニング
レンジの一般値(nm) 		ベースプレートの寸法
(LxWxH) (mm) 		ダメージ閾値
@1.2 ps パルス (J/cm2) 		ダメージ閾値
@8ns パルス (J/cm2)
FI-430/460-5SV 5 60x60x79.4 > 30/38-42 > 90 430-460 54x60x8 0.1@460nm 3.7@460nm
FI-500/820-5SV 5 60x60x79.4 > 30/38-42 > 90 500-820 54x60x8 0.2@820nm 0.8@820nm
FI-600/1100-5SI 5 79.5x79.5x124.2 > 30/38-42 > 90 600-1100 88x90x8 0.2@1060nm 1.1@1060nm

技術資料

図面

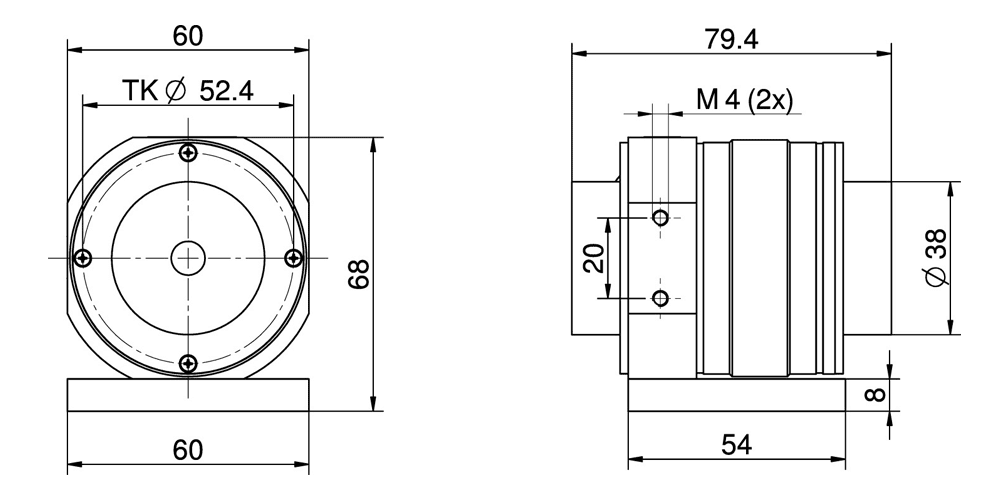

FI-x/y-5SV FI-x/y-5SV

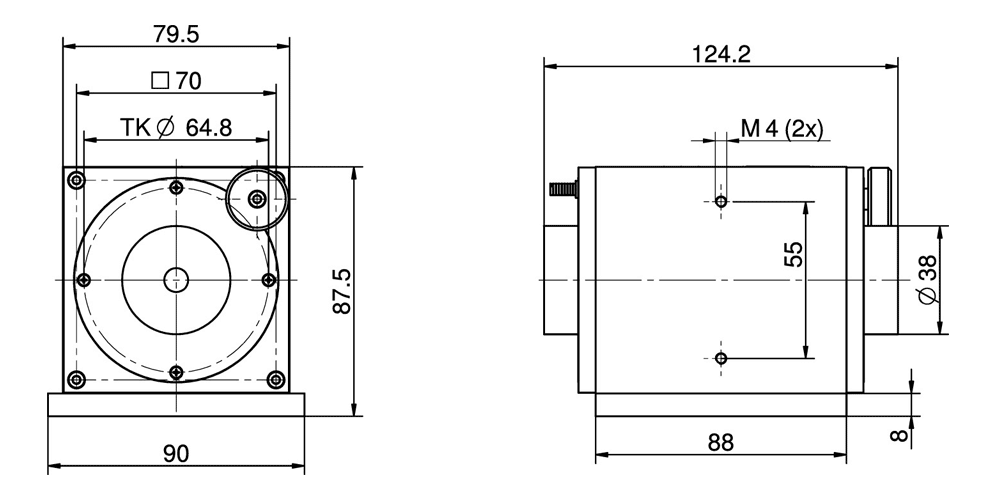

FI-600/1100-5SI FI-600/1100-5SI
