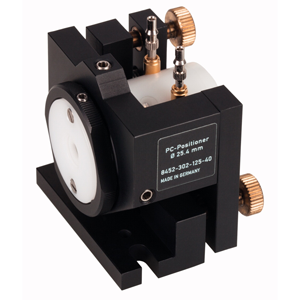

ポッケルスセル用マウント

ポッケルスセル用マウント

特長

  • 小型で安定したデザイン
  • ピッチ、ヨー、回転角を簡単に調整できます。
  • 直径 35mm までのポッケルスセルに対応する製品ラインアップ

仕様

Part No. Dimensions (mm) Diameter pockels cell (mm) Tilt range Beam height (mm)
84503021127 46 x 46 x 40 12.7 ± 4 24
84503021190 46 x 46 x 40 19.0 ± 4 24
84503021210 46 x 46 x 40 21.0 ± 4 24
84503021230 46 x 46 x 40 23.0 ± 4 24
84503021250 46 x 46 x 40 25.0 ± 4 24
84503021254 46 x 46 x 40 25.4 ± 4 24
84503021350 56 x 54 x 40 35.0 ± 4 24

ラインアップ

型番 商品名
84503021127 PC Positioner 25 for ⌀12.7 mm
84503021190 PC Positioner 25 for ⌀19 mm
84503021210 PC Positioner 25 for ⌀21 mm
84503021230 PC Positioner 25 for ⌀23 mm
84503021250 PC Positioner 25 for ⌀25 mm
84503021254 PC Positioner 25 for ⌀25.4 mm
84503021350 PC Positioner 35 for ⌀35 mm

技術資料

図面

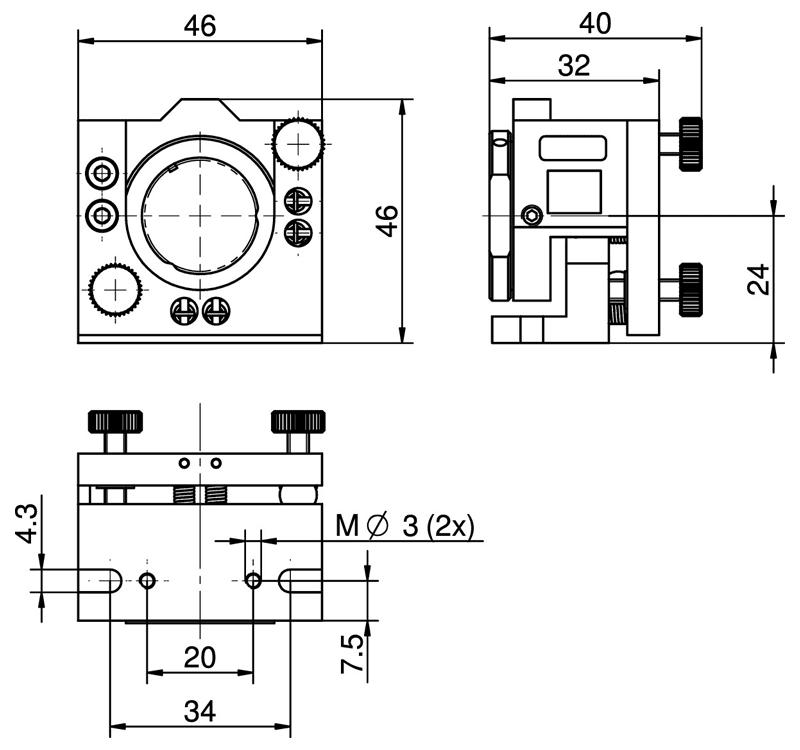

図面 Positioner 25

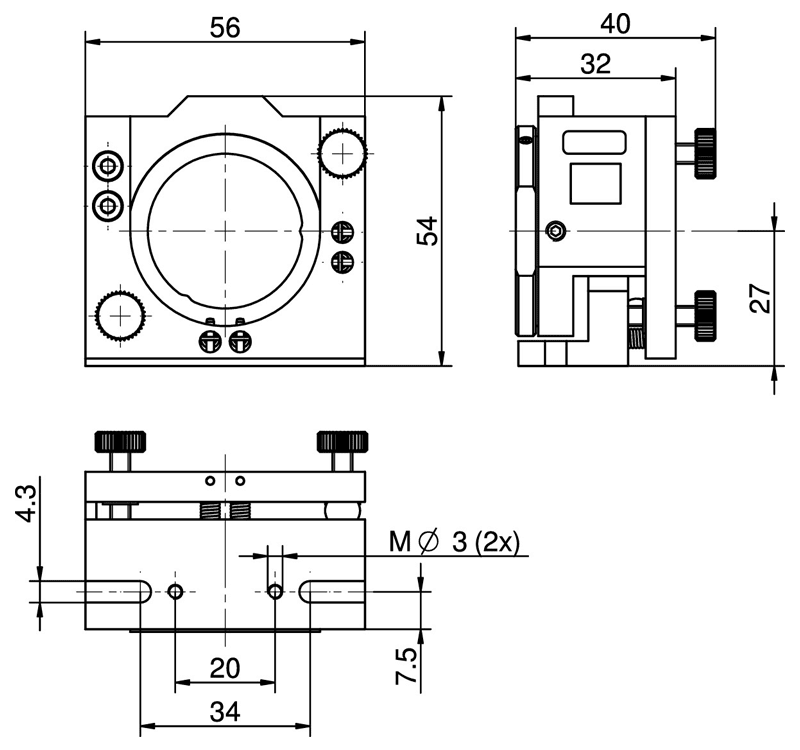

図面 Positioner 35

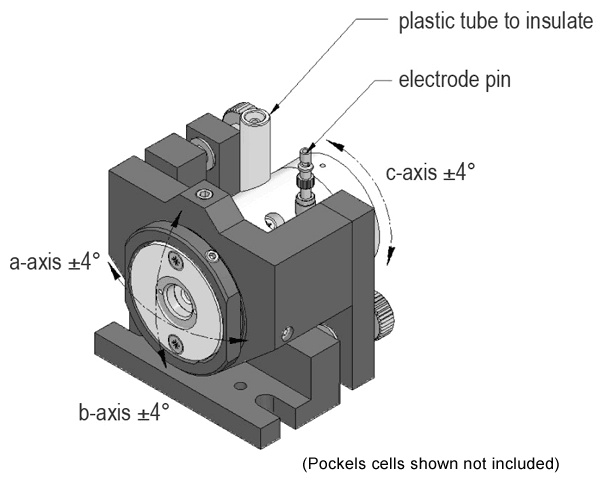

各部名称
