位相変調器

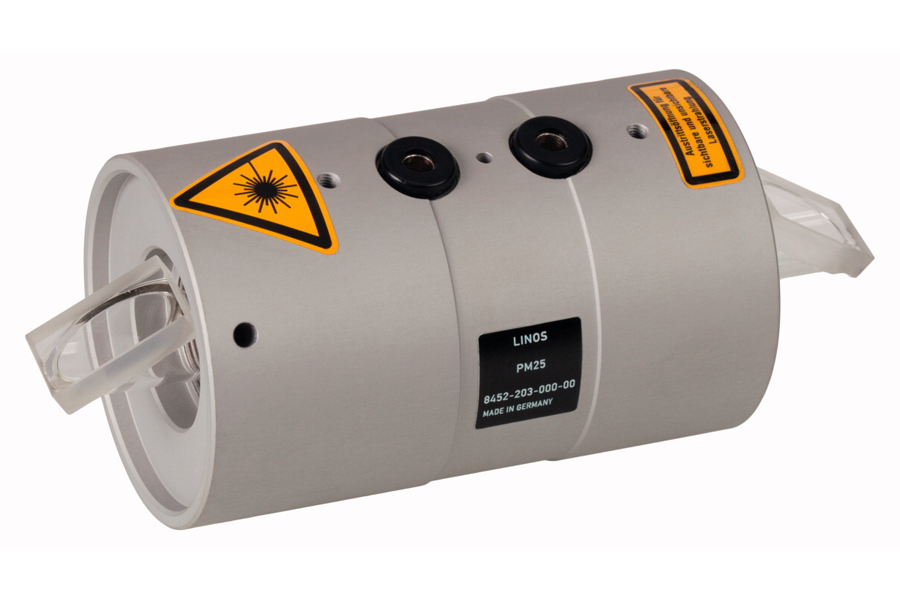

PM25
- 補償のため 2 つの結晶をブリュースター角に配置
- ブリュースターウインドウ付の変調器
- 高透過率
- コネクタ：4 mm バナナプラグ
- 対応波長の異なる 2 つのモデル 波長範囲 300～1100 nm
- 波面収差 < λ/10 at 633 nm
- 帯域幅 (3 dB)：100 MHz
- キャパシタンス：30 pF
- 最大 連続電圧：1500 V
- 動作温度：10 - 45 °C
- 重量： 約 500 g
ADP 結晶の位相変調器は、KD*P よりもピエゾリンギングが少なく、スイッチング電圧の温度変化が大きい。
ご注文時には、動作波長または波長範囲とレーザーの仕様をお伝えください。
用途
Pound-Drever-Hall (PDH) テクニックによるレーザー安定化
仕様
| 型番 | モデル | 波長範囲 (nm) |
透過率 (%) |
パワー耐久性 (W) |
アパーチャ (mm) |
λ/10 電圧 at 633nm (V) |
|---|---|---|---|---|---|---|
| 84502030000 | PM25 ADP | 400-650 | > 98 | 100 | 5 x 5 | 200 ± 10% |
| 84502031000 | PM25 KD*P | 300-1100 | > 98 | 100 (> 400nm), 10 (< 400nm) |
5 x 5 | 200 ± 10% |
技術資料

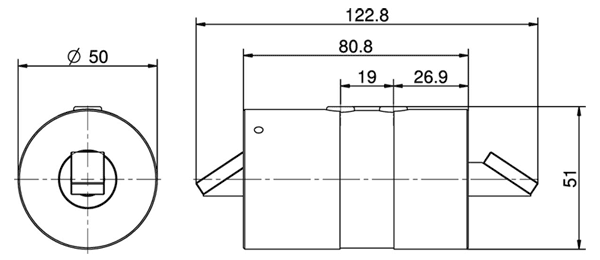

図面
