ライトガイド
LLG UV
仕様
| Part No. | Length (mm) | l1 (mm) | d1 (mm) | Active Diameter d0 (mm) | d2 (mm) | I2 (mm) | d3 (mm) | Minimum bending radius (mm) |
|---|---|---|---|---|---|---|---|---|
| G405520000 | 1000 | 20 | 5 | 3 | 9 | 24 | 7 | 40 |
| G405521000 | 1000 | 20 | 7 | 5 | 10 | 24 | 9.5 | 60 |
| G405522000 | 1000 | 20 | 10 | 8 | 15 | 40 | 12.5 | 100 |
| G405530000 | 1500 | 20 | 5 | 3 | 9 | 24 | 7 | 40 |
| G405531000 | 1500 | 20 | 7 | 5 | 10 | 24 | 9.5 | 60 |
| G405532000 | 1500 | 20 | 10 | 8 | 15 | 40 | 12.5 | 100 |
| G405540000 | 2000 | 20 | 5 | 3 | 9 | 24 | 7 | 40 |
| G405541000 | 2000 | 20 | 7 | 5 | 10 | 24 | 9.5 | 60 |
| G405542000 | 2000 | 20 | 10 | 8 | 15 | 40 | 12.5 | 100 |
ラインアップ
| 型番 | 商品名 |
|---|---|
| G405520000 | Liquid Light Guide LLG 3 UV, 1m |
| G405521000 | Liquid Light Guide LLG 5 UV, 1m |
| G405522000 | Liquid Light Guide LLG 8 UV, 1m |
| G405530000 | Liquid Light Guide LLG 3 UV, 1.5m |
| G405531000 | Liquid Light Guide LLG 5 UV, 1.5m |
| G405532000 | Liquid Light Guide LLG 8 UV, 1.5m |
| G405540000 | Liquid Light Guide LLG 3 UV, 2m |
| G405541000 | Liquid Light Guide LLG 5 UV, 2m |
| G405542000 | Liquid Light Guide LLG 8 UV, 2m |

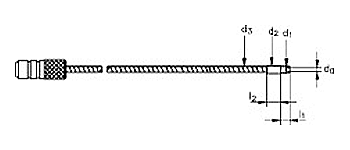

図面
