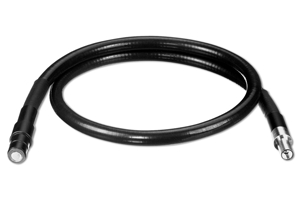

ライトガイド
LLG VIS
仕様
| Part No. | Length (mm) | l1 (mm) | d1 (mm) | Active Diameter d0 (mm) | d2 (mm) | I2 (mm) | d3 (mm) | Minimum bending radius (mm) |
|---|---|---|---|---|---|---|---|---|
| G405523000 | 1000 | 20 | 5 | 3 | 9 | 24 | 7 | 40 |
| G405524000 | 1000 | 20 | 7 | 5 | 10 | 24 | 9.5 | 60 |
| G405525000 | 1000 | 20 | 10 | 8 | 15 | 40 | 12.5 | 100 |
| G405533000 | 1500 | 20 | 5 | 3 | 9 | 24 | 7 | 40 |
| G405534000 | 1500 | 20 | 7 | 5 | 10 | 24 | 9.5 | 60 |
| G405535000 | 1500 | 20 | 10 | 8 | 15 | 40 | 12.5 | 100 |
| G405543000 | 2000 | 20 | 5 | 3 | 9 | 24 | 7 | 40 |
| G405544000 | 2000 | 20 | 7 | 5 | 10 | 24 | 9.5 | 60 |
| G405545000 | 2000 | 20 | 10 | 8 | 15 | 40 | 12.5 | 100 |
ラインアップ
| 型番 | 商品名 |
|---|---|
| G405523000 | Liquid Light Guide LLG 3 VIS, 1m |
| G405524000 | Liquid Light Guide LLG 5 VIS, 1.5m |
| G405525000 | Liquid Light Guide LLG 8 VIS, 1m |
| G405533000 | Liquid Light Guide LLG 3 VIS, 1.5m |
| G405534000 | Liquid Light Guide LLG 5 VIS, 1.5m |
| G405535000 | Liquid Light Guide LLG 8 VIS, 1.5m |
| G405543000 | Liquid Light Guide LLG 3 VIS, 2m |
| G405544000 | Liquid Light Guide LLG 5 VIS, 2m |
| G405545000 | Liquid Light Guide LLG 8 VIS, 2m |

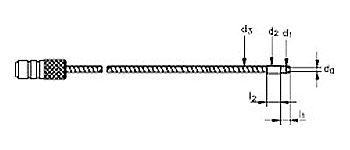

図面
