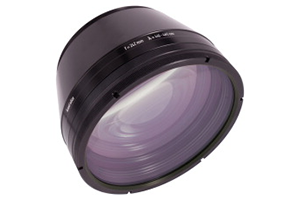

F-Theta-Ronar Lenses 440-460 nm
- Fused-silica design
- Focal length 262 mm, tolerance ±1%, further focal lengths coming soon
- Screw thread M85x1
- High end broadband, low absorption coating 440 - 460 nm
- Transmission ≥ 96 %
- Includes interchangeable fused- silica protective glasses
All lenses can be used with enlarged beam diameters and different mirror distances. Accordingly the scan fields and spot size diameters will be changed. Please feel free to send us your request.
仕様

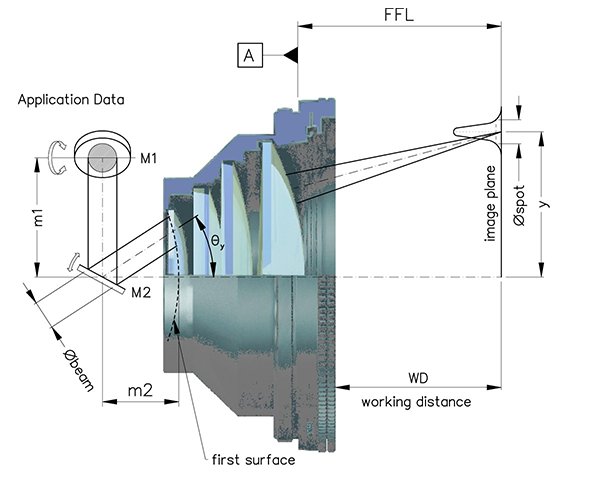

| Part No. | Protective glass | Nominal focal length (mm) | Effective focal length EFL (mm) | Working distance WD (mm) | Flange focal length (distance from mechanical flange to focus plane) FFL (mm) | Maximum scan field (mm2) | Scan angle ± thetax,y max. (°) | Beam diameter truncated at 1/e2 ⌀beam (mm) | Spot diameter at 1/e2 ⌀spot (µm) | Mirror distances m1/m2 (mm) | Screw thread or lens diameter | Max. telecentric error (°) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4401-611-000-26 | PG30 | 262 | 261.5 | 342.6 | 431.1 | 61 x 61 | ±6.7 | 30 | 8 | 37/35 | M85x1, M110x1 | 3.4 |
製品一覧
| 型番 | 製品名 | 価格（税別） |
|---|---|---|
| 4401-611-000-26 | Product Description | お問合せ |
-
※表示価格に消費税は含まれておりません。
-
※為替レートの変動により予告なく価格を変更する場合があります。
-
※ご注文の合計金額が 20,000円（税別）に満たない場合は、送料 1,000円（税別）を別途請求します。
技術資料
- Laser Material Processing Brochure
- Product sheet F-Theta-Ronar Lenses for Blue Diode Laser (PDF)
- Focal length 262 mm, 4401-611-000-26, Lens data sheet (PDF)
