銀コートミラー（円形 ・ スタンダードクオリティ）
- Front surface rectangular mirrors
- Low expansion material *1
- Highest reflectance for 500 nm to 12 µm wavelength
- Equal reflectance without absorption band
- Angle of incidence from 0° to 60°
- Resistant against environmental influences
- Double dielectric protection layer
- Suitable for short-pulse (fs-) applications
- Silver front surface coating RAGV
- Guaranteed reflection (0° ≤ AOI ≤ 60°, unpolarized) > 96 % in the range of 500 nm ≤ λ ≤ 12 µm
- Unmounted
- Low expansion material *2
- Damage threshold H∞ > 1.5 J/cm2 at 1064 nm with 11 ns laser pulses (s-on-1) at 10 Hz
-
*1Definition: A low expansion material is a glass with nd = 1.47 and a coefficient of expansion α20 - 300 °C = 3.3 * 10-6 / K (i.e. Pyrex, DURAN, Tempax, Borofloat).
-
*2Custom mirrors offering other substrates or coatings are available for higher quantities on request.
仕様
| Part No. | ⌀ (mm) | Thickness d (mm) | Tolerance ⌀ (mm) | Tolerance d (mm) | Flatness (λ) | Recommendation |
|---|---|---|---|---|---|---|
| G340506000 | 6 | 1 | -0.05 | ±0.2 | 1/4 | |
| G340610000 | 10 | 2 | -0.06 | ±0.2 | 1/4 | |
| G340613000 | 12.7 | 2.5 | -0.08 | ±0.2 | 1/4 | |
| G340618000 | 18 | 4 | -0.08 | ±0.2 | 1/2 | |
| G340621000 | 21 | 4 | -0.1 | ±0.2 | 1/4 | |
| G340622000 | 22.2 | 4 | -0.1 | ±0.2 | 1/2 | |
| G340625000 | 25.4 | 5 | -0.1 | ±0.2 | 1/2 | Lees Mirror Mount |
| G340631000 | 31.5 | 5 | -0.12 | ±0.2 | 1/2 | |
| G340640000 | 40 | 8 | -0.12 | ±0.2 | 1/2 | |
| G340650000 | 50 | 5 | -0.12 | ±0.2 | 1 | Lees Mirror Mount |
| G340663000 | 63 | 10 | -0.14 | ±0.2 | 1 |
製品一覧
銀コートミラー（円形 ・ スタンダードクオリティ）の一覧表です。 2行目のフィールドに頭の文字を入力すると絞り込めます（例 ： 「1」と入力すると、1から始まるデータの行のみが表示されます）。
| 型番 | 製品名 | 価格（税別） |
|---|---|---|
| G340506000 | Pl. Mirror RAGV; D=6; d=1; L/4 | ¥7,000 |
| G340610000 | Pl. Mirror RAGV; D=10; d=2; L/4 | ¥7,400 |
| G340613000 | Pl. Mirror RAGV; D=12.7; d=2.5; L/4 | ¥7,000 |
| G340618000 | Pl. Mirror RAGV; D=18; d=4; L/2 | ¥7,900 |
| G340621000 | Pl. Mirror RAGV; D=21; d=4; L/4 | ¥8,100 |
| G340622000 | Pl. Mirror RAGV; D=22.2; d=4; L/2 | ¥8,100 |
| G340625000 | Pl. Mirror RAGV; D=25.4; d=5; L/2 | ¥9,900 |
| G340631000 | Pl. Mirror RAGV; D=31.5; d=5; L/2 | ¥9,700 |
| G340640000 | Pl. Mirror RAGV; D=40; d=8; L/2 | ¥14,300 |
| G340650000 | Pl. Mirror RAGV; D=50; d=5; 1L | ¥14,700 |
| G340663000 | Pl. Mirror RAGV; D=63; d=10; 1L | ¥20,300 |
-
※表示価格に消費税は含まれておりません。
-
※為替レートの変動により予告なく価格を変更する場合があります。
-
※ご注文の合計金額が 20,000円（税別）に満たない場合は、別途 1,000円（税別）の送料がかかります。
技術資料

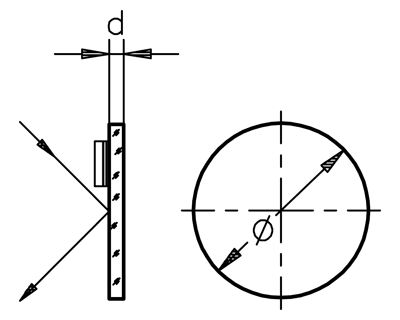

図面

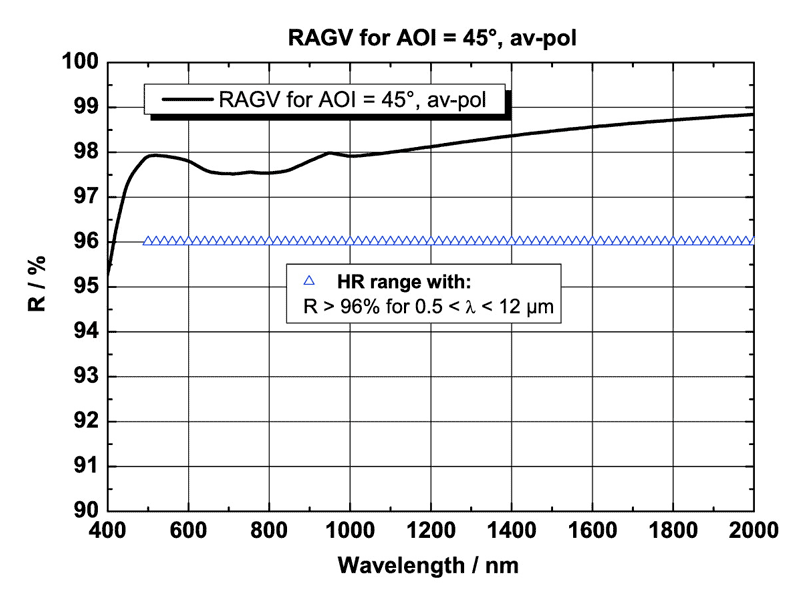

反射率
Example: RAGV (AOI=45°, unpolarized)
