銀コートミラー(楕円形 ・ レーザークオリティ)

  • Front surface rectangular mirrors ​
  • Low expansion material​ *1
  • Highest reflectance for 500 nm to 12 µm wavelength ​
  • Equal reflectance without absorption band
  • Angle of incidence from 0° to 60° ​
  • Resistant against environmental influences ​
  • Double dielectric protection layerSuitable for short-pulse applications
  • Silver front surface coating RAGV
  • Guaranteed reflection (0° ≤ AOI ≤ 60°, unpolarized) > 96 % in the range of 500 nm ≤ λ ≤ 12 µm ​
  • Unmounted ​
  • Low expansion material *2
  • Damage threshold H > 1.5 J/cm2 at 1064 nm with 11 ns laser pulses (s-on-1) at 10 Hz
  • *1
    Definition: A low expansion material is a glass with nd = 1.47 and a coefficient of expansion α20 - 300 °C = 3.3 * 10-6 / K (i.e. Pyrex, DURAN, Tempax, Borofloat).
  • *2
    Custom mirrors offering other substrates or coatings are available for higher quantities on request.

仕様

Part No. Thickness d (mm) Tolerance ⌀ (mm) Tolerance d (mm) Size ⌀xL (mm) Flatness (λ)
G340523000 3.5 -0.1 ±0.2 22.4x31.5 1/10

製品一覧

銀コートミラー(楕円形 ・ レーザークオリティ)の一覧表です。

型番 製品名 価格(税別)
G340523000 Pl. Mirror RAGV; D=22.4x31.5 oval; d=3.5; L/10 ¥14,500
  • 表示価格に消費税は含まれておりません。
  • 為替レートの変動により予告なく価格を変更する場合があります。
  • ご注文の合計金額が 20,000円(税別)に満たない場合は、別途 1,000円(税別)の送料がかかります。

技術資料

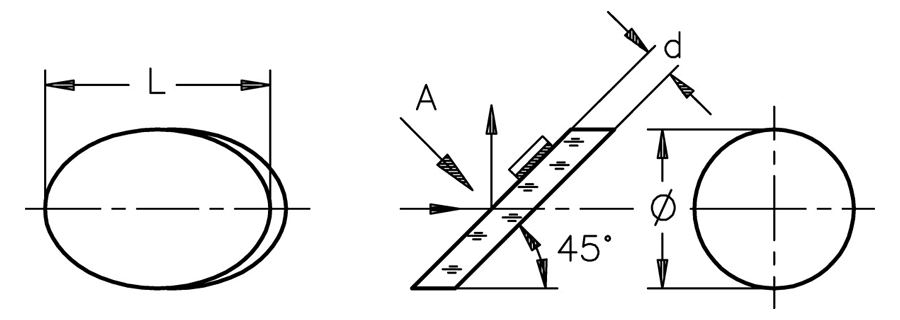

図面

図面

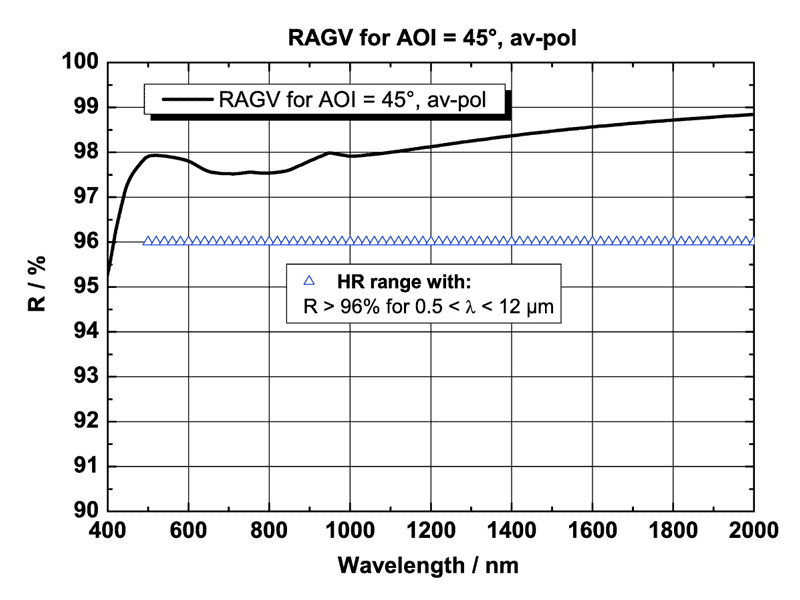

反射率

Example: RAGV (AOI=45°, unpolarized) Example: RAGV (AOI=45°, unpolarized)
