銀コートミラー（楕円形 ・ スタンダードクオリティ）
- Front surface rectangular mirrors
- Low expansion material *1
- Highest reflectance for 500 nm to 12 µm wavelength
- Equal reflectance without absorption band
- Angle of incidence from 0° to 60°
- Resistant against environmental influences
- Double dielectric protection layer
- Suitable for short-pulse (fs-) applications
- Silver front surface coating RAGV
- Guaranteed reflection (0° ≤ AOI ≤ 60°, unpolarized) > 96 % in the range of 500 nm ≤ λ ≤ 12 µm
- Unmounted
- Low expansion material *2
- Damage threshold H∞ > 1.5 J/cm2 at 1064 nm with 11 ns laser pulses (s-on-1) at 10 Hz
-
*1Definition: A low expansion material is a glass with nd = 1.47 and a coefficient of expansion α20 - 300 °C = 3.3 * 10-6 / K (i.e. Pyrex, DURAN, Tempax, Borofloat).
-
*2Custom mirrors offering other substrates or coatings are available for higher quantities on request.
仕様
| Part No. | Thickness d (mm) | Tolerance ⌀ (mm) | Tolerance d (mm) | Size ⌀xL (mm) | Flatness (λ) |
|---|---|---|---|---|---|
| G340612000 | 2 | -0.06 | ±0.2 | 10x14 | 1/2 |
| G340616000 | 2 | -0.08 | ±0.2 | 12.5x18 | 1/2 |
| G340623000 | 3.5 | -0.1 | ±0.2 | 22.4x31.5 | 1/2 |
| G340632000 | 4 | -0.12 | ±0.2 | 31.5x45 | 1/2 |
| G340651000 | 6 | -0.12 | ±0.2 | 50x71 | 1 |
製品一覧
銀コートミラー（楕円形 ・ スタンダードクオリティ）の一覧表です。
| 型番 | 製品名 | 価格（税別） |
|---|---|---|
| G340612000 | Pl. Mirror RAGV; D=10x14 oval; d=2; L/2 | ¥6,000 |
| G340616000 | Pl. Mirror RAGV; D=12.5x18 oval; d=2; L/2 | ¥7,000 |
| G340623000 | Pl. Mirror RAGV; D=22.4x31.5 oval; d=3.5; L/2 | ¥10,600 |
| G340632000 | Pl. Mirror RAGV; D=31.5x45 oval; d=4; L/2 | ¥14,700 |
| G340651000 | Pl. Mirror RAGV; D=50x71 oval; d=6; 1L | ¥23,900 |
-
※表示価格に消費税は含まれておりません。
-
※為替レートの変動により予告なく価格を変更する場合があります。
-
※ご注文の合計金額が 20,000円（税別）に満たない場合は、別途 1,000円（税別）の送料がかかります。
技術資料

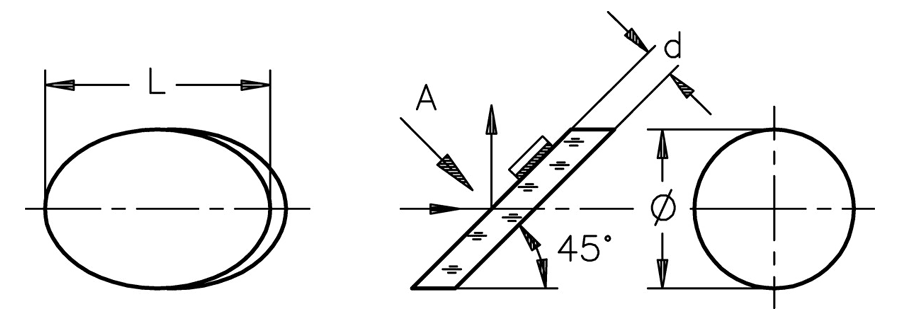

図面

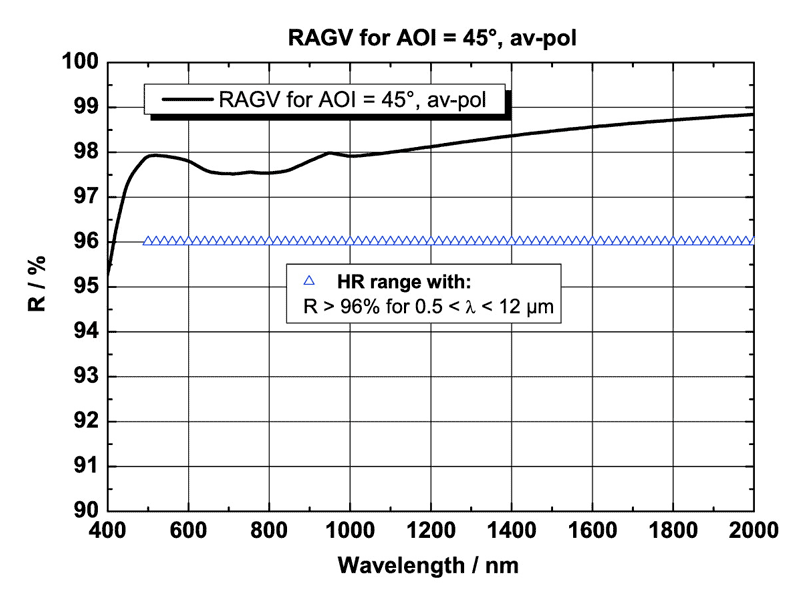

反射率
Example: RAGV (AOI=45°, unpolarized)
