- Front surface rectangular mirrors
- Low expansion material *1
- Highest reflectance for 500 nm to 12 µm wavelength
- Equal reflectance without absorption band
- Angle of incidence from 0° to 60°
- Resistant against environmental influences
- Double dielectric protection layer
- Suitable for short-pulse (fs-) applications
- Silver front surface coating RAGV
- Guaranteed reflection (0° ≤ AOI ≤ 60°, unpolarized) > 96 % in the range of 500 nm ≤ λ ≤ 12 µm
- Unmounted
- Low expansion material *2
- Damage threshold H∞ > 1.5 J/cm2 at 1064 nm with 11 ns laser pulses (s-on-1) at 10 Hz
-
*1Definition: A low expansion material is a glass with nd = 1.47 and a coefficient of expansion α20 - 300 °C = 3.3 * 10-6 / K (i.e. Pyrex, DURAN, Tempax, Borofloat).
-
*2Custom mirrors offering other substrates or coatings are available for higher quantities on request.
![銀コートミラー(角型 ・ レーザークオリティ)](/our-vendors/qioptiq/optics/mirror/rekdt60000003v2d-img/Plane_Mirror.png)
仕様
Part No. | Thickness d (mm) | Size bxL (mm) | Tolerance d (mm) | Tolerance b (mm) | Tolerance L (mm) | Flatness (λ) |
---|---|---|---|---|---|---|
G340331400 | 2 | 10x15 | ±0.2 | -0.09 | -0.11 | 1/10 |
G340536000 | 4 | 20x30 | ±0.2 | -0.13 | -0.13 | 1/10 |
G340332400 | 8 | 60x85 | ±0.2 | -0.19 | -0.22 | 1/10 |
製品一覧
銀コートミラー(角型 ・ レーザークオリティ)の一覧表です。
型番 | 製品名 | 価格(税別) |
---|---|---|
G340331400 | Pl. Mirror RAGV; bxL=10x15; d=2; L/10 | ¥8,300 |
G340536000 | Pl. Mirror RAGV; bxL=20x30; d=4; L/10 | ¥18,000 |
G340332400 | Pl. Mirror RAGV; bxL=60x85; d=8; L/10 | ¥46,100 |
-
※表示価格に消費税は含まれておりません。
-
※為替レートの変動により予告なく価格を変更する場合があります。
-
※ご注文の合計金額が 20,000円(税別)に満たない場合は、別途 1,000円(税別)の送料がかかります。
技術資料

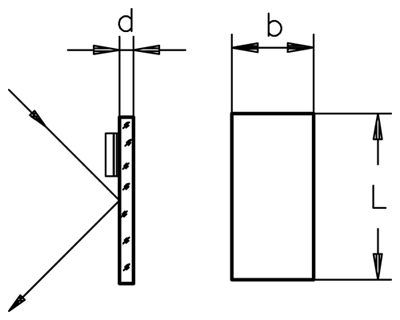

図面

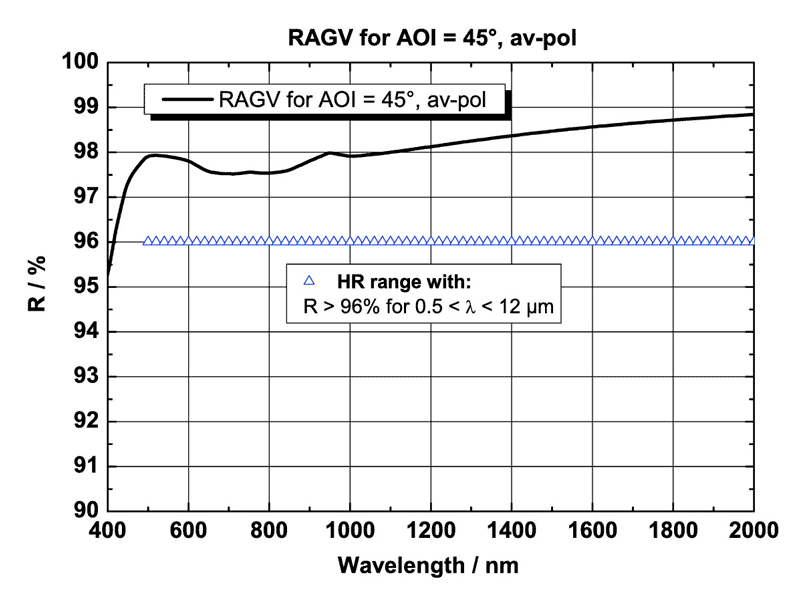

反射率
Example: RAGV (AOI=45°, unpolarized)
