銀コートミラー（角型 ・ スタンダードクオリティ）
- Front surface rectangular mirrors
- Low expansion material *1
- Highest reflectance for 500 nm to 12 µm wavelength
- Equal reflectance without absorption bandAngle of incidence from 0° to 60°
- Resistant against environmental influences
- Double dielectric protection layer
- Suitable for short-pulse (fs-) applications
- Silver front surface coating RAGV
- Guaranteed reflection (0° ≤ AOI ≤ 60°, unpolarized) > 96 % in the range of 500 nm ≤ λ ≤ 12 µm
- Unmounted
- Low expansion material *2
- Damage threshold H∞ > 1.5 J/cm2 at 1064 nm with 11 ns laser pulses (s-on-1) at 10 Hz
-
*1Definition: A low expansion material is a glass with nd = 1.47 and a coefficient of expansion α20 - 300 °C = 3.3 * 10-6 / K (i.e. Pyrex, DURAN, Tempax, Borofloat).
-
*2Custom mirrors offering other substrates or coatings are available for higher quantities on request.
仕様
| Part No. | Thickness d (mm) | Size bxL (mm) | Tolerance d (mm) | Tolerance b (mm) | Tolerance L (mm) | Flatness (λ) |
|---|---|---|---|---|---|---|
| G340611000 | 2 | 10x10 | ±0.2 | -0.09 | -0.09 | 1/4 |
| G340614000 | 2 | 10x15 | ±0.2 | -0.09 | -0.11 | 1/2 |
| G340615000 | 2 | 15x20 | ±0.2 | -0.11 | -0.13 | 1/2 |
| G340636000 | 2.5 | 20x30 | ±0.2 | -0.13 | -0.13 | 1/2 |
| G340642000 | 8 | 40x58 | ±0.2 | -0.16 | -0.19 | 1/4 |
| G340662000 | 8 | 60x85 | ±0.2 | -0.19 | -0.22 | 1 |
| G340682000 | 8 | 80x120 | ±0.2 | -0.19 | -0.22 | 2 |
| G340066400 | 10 | 100x150 | ±0.2 | -0.22 | -0.25 | 4 |
製品一覧
銀コートミラー（角型 ・ スタンダードクオリティ）の一覧表です。
| 型番 | 製品名 | 価格（税別） |
|---|---|---|
| G340611000 | Pl. Mirror RAGV; bxL=10x10; d=2; L/4 | ¥5,800 |
| G340614000 | Pl. Mirror RAGV; bxL=10x15; d=2; L/2 | ¥7,200 |
| G340615000 | Pl. Mirror RAGV; bxL=15x20; d=2; L/2 | ¥7,000 |
| G340636000 | Pl. Mirror RAGV; bxL=20x30; d=2.5; L/2 | ¥11,400 |
| G340642000 | Pl. Mirror RAGV; bxL=40x58; d=8; L/4 | ¥17,200 |
| G340662000 | Pl. Mirror RAGV; bxL=60x85; d=8; 1L | ¥31,600 |
| G340682000 | Pl. Mirror RAGV; bxL=80x120; d=8; 2L | ¥51,500 |
| G340066400 | Pl. Mirror RAGV; bxL=100x150; d=10; 4L | ¥97,700 |
-
※表示価格に消費税は含まれておりません。
-
※為替レートの変動により予告なく価格を変更する場合があります。
-
※ご注文の合計金額が 20,000円（税別）に満たない場合は、別途 1,000円（税別）の送料がかかります。
技術資料

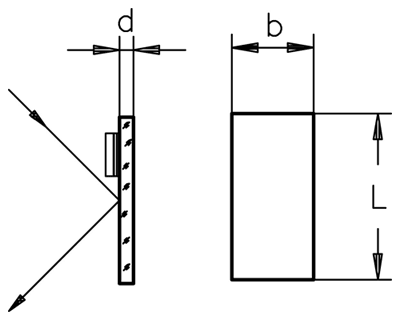

図面

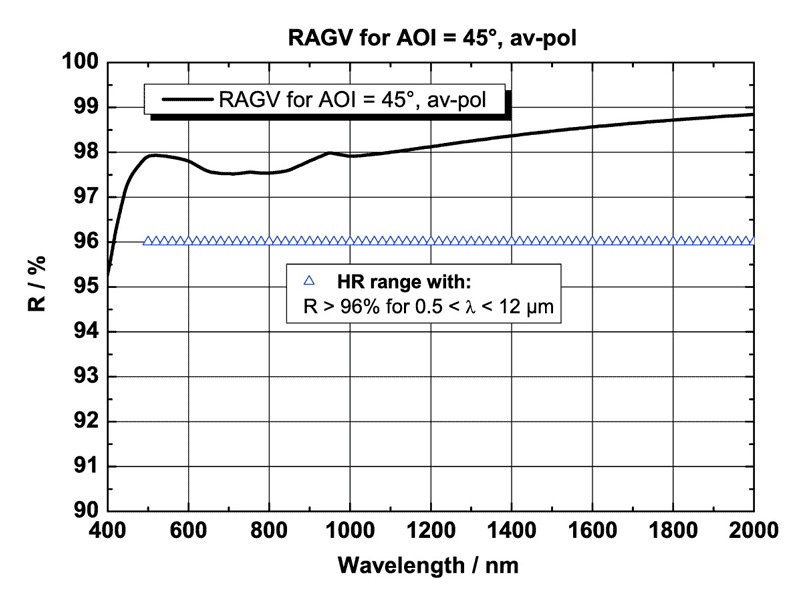

反射率
Example: RAGV (AOI=45°, unpolarized)
