ビームスプリッターキューブ VIS（可視）
- For splitting or combining light beams
- No angular or lateral deflection of transmitted beams
- Reflected and transmitted beams transit identical optical paths
- Compact, rugged units
- Designed for use with low-power lasers (0.1 J / cm2 for 10 ns pulses at 1064 nm)
- Optionally available with other beamsplitting ratios
- N-BK7 glass
- Reflectance ≈ transmittance ± 5 % for unpolarized light
- Absorption < 5 %
- Broadband AR-coated
- 8 arcmin angular beam deflection tolerance
- For higher quantities, customized versions (other sizes, materials, coatings) available on request.
- Recommended holder for beamsplitters with 10 mm edge length: Clamp holder G06 1641 000, chapter Polarization Optics
仕様
| Part No. | Dimensions h=L1=L2 (mm) | Tolerance h (mm) | Tolerance L1 (mm) | Tolerance L2 (mm) |
|---|---|---|---|---|
| G335505000 | 5 | -0.075 | ±0.3 | ±0.3 |
| G335510000 | 10 | -0.09 | ±0.3 | ±0.3 |
| G335514000 | 12.5 | -0.11 | ±0.2 | ±0.2 |
| G335517000 | 16 | -0.11 | ±0.2 | ±0.2 |
| G335520000 | 20 | -0.13 | ±0.4 | ±0.4 |
| G335525000 | 25 | -0.13 | ±0.4 | ±0.4 |
| G335530000 | 30 | -0.16 | ±0.4 | ±0.4 |
| G335540000 | 40 | -0.16 | ±0.4 | ±0.4 |
製品一覧
ビームスプリッターキューブ VIS（可視）の一覧表です。
| 型番 | 製品名 | 価格（税別） |
|---|---|---|
| G335505000 | Beamsplitter Cube VIS; N-BK7; L=5 | ¥23,200 |
| G335510000 | Beamsplitter Cube VIS; N-BK7; L=10 | ¥25,500 |
| G335514000 | Beamsplitter Cube VIS; N-BK7; L=12.5 | ¥26,800 |
| G335517000 | Beamsplitter Cube VIS; N-BK7; L=16 | ¥30,900 |
| G335520000 | Beamsplitter Cube VIS; N-BK7; L=20 | ¥36,800 |
| G335525000 | Beamsplitter Cube VIS; N-BK7; L=25 | ¥43,400 |
| G335530000 | Beamsplitter Cube VIS; N-BK7; L=30 | ¥65,500 |
| G335540000 | Beamsplitter Cube VIS; N-BK7; L=40 | ¥88,400 |
-
※表示価格に消費税は含まれておりません。
-
※為替レートの変動により予告なく価格を変更する場合があります。
-
※ご注文の合計金額が 20,000円（税別）に満たない場合は、送料 1,000円（税別）を別途請求します。

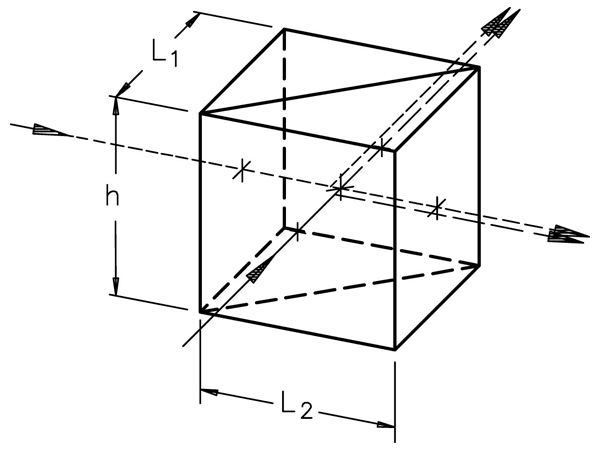

図面
h height
L1 width
L2 length

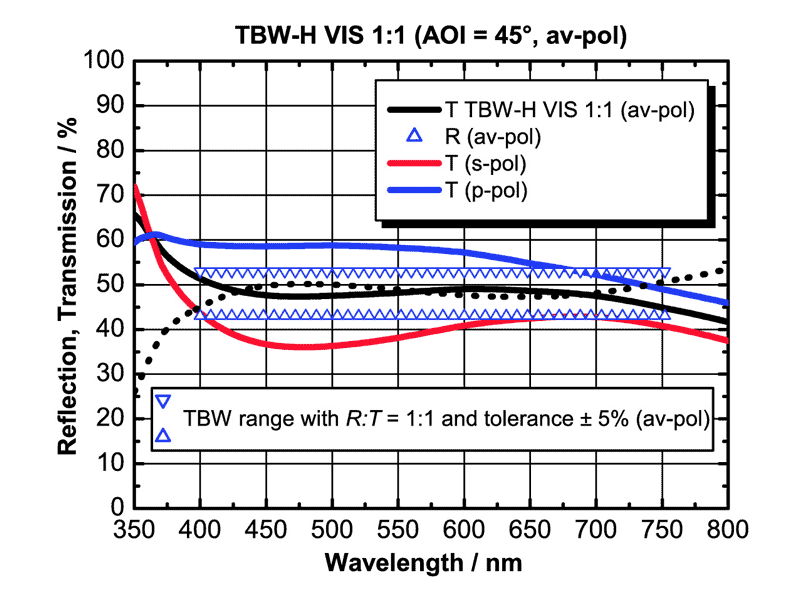

反射率・透過率
Example: TBW-H VIS 50:50 for 400-750 nm (AOI = 45°; unpolarized)
