ビームスプリッタープレート UV
- Designed for a wavelength range of 248 to 400 nm
- Rectangular, circular and elliptical plates
- R : T = 20 : 80 ± 3 %
- R : T = 33 : 66 ± 4 %
- R : T = 50 : 50 ± 5 %
- AOI = 45°
- Second surface antireflective-coated with ARB2 UV
仕様
| Part No. | Surface Quality |
Thickness d (mm) |
Size ⌀ or bxL (mm) |
Tolerance ⌀ (mm) |
Tolerance d (mm) |
Transmittance ratio R:T |
Flatness of first surface at 633 nm (λ) |
Tolerance b (mm) |
Tolerance L (mm) |
|---|---|---|---|---|---|---|---|---|---|
| G344312000 | 3x0.1 | 2 | ⌀ 12.7 | -0,06 | ±0.1 | 0.888889 | λ/4 | ||
| G344332000 | 3x0.16 | 3.5 | ⌀ 22x31 1 | -0,1 | ±0.2 | 0.888889 | λ/2 | ||
| G344313000 | 3x0.1 | 2 | ⌀ 12.7 | -0,06 | ±0.1 | 33:66 | λ/4 | ||
| G344315000 | 3x0.1 | 2 | ⌀ 12.7 | -0,06 | ±0.1 | 50:50:00 | λ/4 | ||
| G344325000 | 3x0.25 | 2.5 | 20x30 | 50:50:00 | λ | -0,13 | -0.13 |
製品一覧
ビームスプリッタープレート UVの一覧表です。
| 型番 | 製品名 | 価格（税別） |
|---|---|---|
| G344312000 | Beamspl. Pl. UV; D=12.7; T=80 | ¥10,600 |
| G344332000 | Beamspl. Pl. UV; D=22.4x31.5 oval; T=80 | ¥16,200 |
| G344313000 | Beamspl. Pl. UV; D=12.7; T=66 | ¥10,600 |
| G344315000 | Beamspl. Pl. UV; D=12.7; T=50 | ¥10,600 |
| G344325000 | Beamspl. Pl. UV; bxL=20x30; T=50 | ¥14,700 |
-
※表示価格に消費税は含まれておりません。
-
※為替レートの変動により予告なく価格を変更する場合があります。
-
※ご注文の合計金額が 20,000円（税別）に満たない場合は、送料 1,000円（税別）を別途請求します。

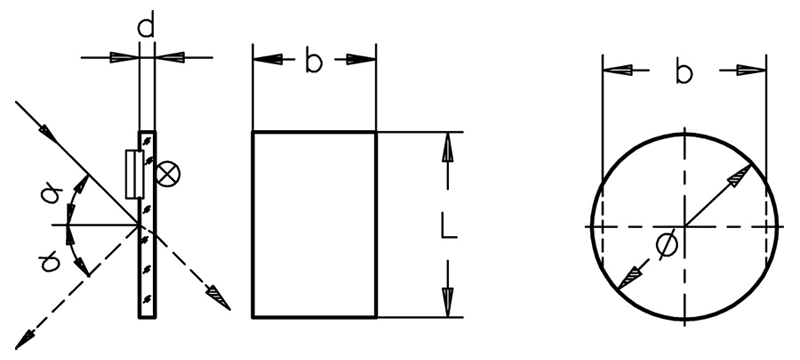

図面

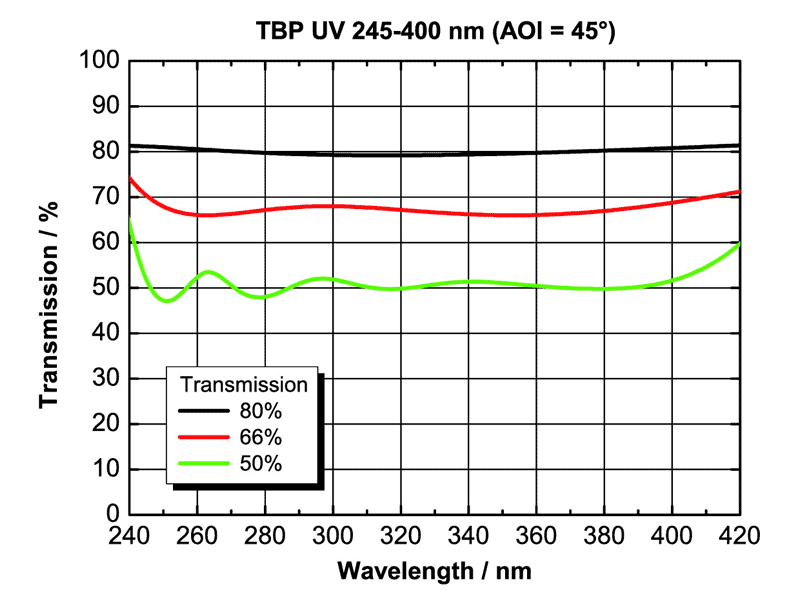

透過率
